Поверка генератора Rohde Schwarz AFQ100B
Поверка осуществляется по документу МП РТ 1933-2013 «Генераторы сигналов AFQ100A, AFQ100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» в июле 2013 года.
Средства поверки:
Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
Пределы измерений | Пределы
допускаемой погрешности |
||
Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
Вольтметр
универсальный |
иперем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % | Вольтметр В7-78/1 |
Измеритель
мощности |
от 1 мкВт до 100 мВт от 0 Гц до 500 МГц | %
% ,9 (0, ±( |
Ваттметр NRP-Z56 |
Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
Анализатор
спектра |
от 10 Гц до 1 ГГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра FSV3 |
Нормативные и технические документы, устанавливающие требования к осциллографам
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования и воспроизведения электрических сигналов произвольных форм, а также модулирующих сигналов для квадратурной модуляции и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры.
Поверка генератора Rohde Schwarz AFQ100B
Принцип работы генераторов сигналов AFQ100A, AFQ100B основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
Цифровые отсчеты рассчитываются в программном обеспечении генераторов AFQ100A, AFQ100B в зависимости от настроек, заданных пользователем. Возможно задать синусоидальный сигнал, а также модулирующие сигналы для квадратурного модулятора для различных видов цифровой и аналоговой модуляций, в том числе соответствующие различным стандартам связи. Также в память прибора могут загружаться цифровые отсчеты сигналов, созданные во внешних математических пакетах программного обеспечения. Для обеспечения синхронизации режимов работы генераторы сигналов AFQ100A, AFQ100B оснащены входом и выходом опорной частоты, входом синхронизации и выходами маркеров.
Генераторы сигналов AFQ100A, AFQ100B обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB, GPIB, LAN.

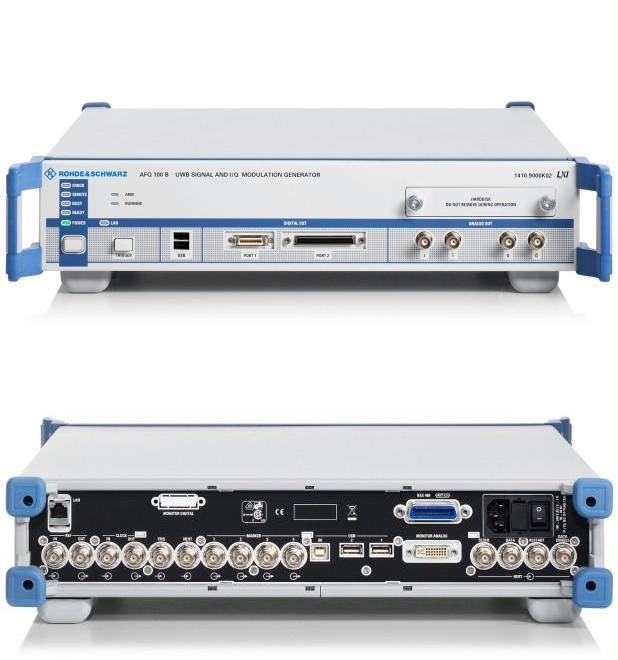

Конструктивно генераторы сигналов AFQ100A, AFQ100B выполнены в корпусе настольного исполнения и работают под управлением операционной системы Windows. Для отображения панели управления прибором необходимо подключение внешнего монитора.
Наименование характеристик | Значения характеристик | |
Полоса частот формируемых сигналов | Не более 100 МГц для AFQ100A и AFQ100B в режиме 1 Не более 260 МГц для AFQ100B в режиме 2 | |
Количество выходов | 2 (I и Q) в несимметричном и балансном режимах | |
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1х10-6 | |
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 1 мВ до 1 В | |
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01 xUpp + 1 мВ) | |
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | AFQ100A | Не более 0,1 дБ при частотах до 100 МГц |
AFQ100B | Режим 1: не более 0,5 дБ при частотах до 100 МГц
Режим 2: не более 0,8 дБ до 100 МГц; Не более 1 дБ до 150 МГц; Не более 2 дБ до 240 МГц; Не более 2,5 дБ до 264 МГц |
|
Уровень гармонических составляющих синусоидального сигнала относительно уровня несущей | AFQ100A | Не более -70 дБ до 10 МГц Не более -65 дБ до 50 МГц Не более -50 дБ до 100 МГц |
AFQ100B | Не более -70 дБ до 10 МГц Не более -55 дБ до 100 МГц Не более -50 дБ до 150 МГц | |
Уровень негармонических составляющих относительно уровня несущей (при Upp =1 В) | Не более -80 дБ для AFQ100A Не более -75 дБ для AFQ100B | |
Разрешение ЦАП | 14 бит | |
Частота дискретизации ЦАП | 1 кГц … 300 МГц для AFQ100A и AFQ100B в режиме 1 600 МГц для AFQ100B в режиме 2 | |
Количество отсчетов для формирования сигналов произвольной формы | до 1 млрд. в зависимости от опции |
Поверка осуществляется по документу МП РТ 1933-2013 «Генераторы сигналов AFQ100A, AFQ100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» в июле 2013 года.
Средства поверки:
Наименование
средства поверки |
Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
Пределы измерений | Пределы
допускаемой погрешности |
||
Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
Вольтметр
универсальный |
иперем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % | Вольтметр В7-78/1 |
Измеритель
мощности |
от 1 мкВт до 100 мВт от 0 Гц до 500 МГц | %
% ,9 (0, ±( |
Ваттметр NRP-Z56 |
Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
Анализатор
спектра |
от 10 Гц до 1 ГГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра FSV3 |
Нормативные и технические документы, устанавливающие требования к осциллографам
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
