Поверка генератора АКИП-3207
Поверка осуществляется по документу РТ-МП-2819-441-2015 «ГСИ. Генераторы сигналов высокочастотные АКИП-3207, АКИП-3207/1». Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.12.2015 г. Знак поверки наносится на лицевую панель генератора
Основные средства поверки:
- анализатор цепей векторный E8363B (Госреестр № 37176-08), диапазон частот от 0,01 до 40 ГГц, пределы допускаемой погрешности от ± 0,8 дБ до ± 1,66 дБ;
- анализатор спектра N9030A (Госреестр № 51073-12), диапазон частот от 3 Гц до 26,5 ГГц, средний уровень собственного шума минус 172 дБм;
- аттенюатор ступенчатый RSC (Госреестр № 48368-11), пределы измерений от 0 до 140 дБ, пределы допускаемой погрешности от ± 0,2 до ± 1,6 дБ;
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (Госреестр № 43642-10), пределы измерений от 5^10″ до Г10 мВт, частотный диапазон от 0 до 50 ГГц, пределы допускаемой основной относительной погрешности измерения мощности ± 2,7 %;
- измеритель модуляции Boonton 8201 (Госреестр №41237-09), диапазон частот от 0,1 до 2500 МГц, пределы допускаемой относительной погрешности измерения коэффициента АМ ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации частоты ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации фазы ± (1.2) %;
- стандарт частоты рубидиевый FS 725 (Госреестр №31222-06), выходной сигнал частотой 10 МГц, относительный годовой дрейф частоты не более ± 5 10-10;
- частотомер универсальный CNT-90 (Госреестр №41567-09), диапазон частот от 0,001 Гц до 3 ГГц, пределы допускаемой погрешности не более ± 210- .
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Генераторы сигналов высокочастотные АКИП-3207, АКИП-3207/1 (далее генераторы) предназначены для генерирования смодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции. Поверка генератора АКИП-3207 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка генератора АКИП-3207
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой и импульсной модуляциями.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор частотой 10 МГц с термокомпенсацией. Модификации АКИП-3207 и АКИП-3207/1 отличаются диапазоном формируемых частот: от 250 кГц до 4000 МГц и от 250 кГц до 3000 МГц соответственно.
Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренней микро-ЭВМ.
Конструктивно генераторы выполнены в виде моноблока. Управление осуществляется при помощи клавиатуры, расположенной на лицевой панели, или при помощи манипулятора «мышь», подключаемого через интерфейс USB на передней панели.
Предусмотрено управление генераторами с персонального компьютера через интерфейсы GPIB, LAN, USB.

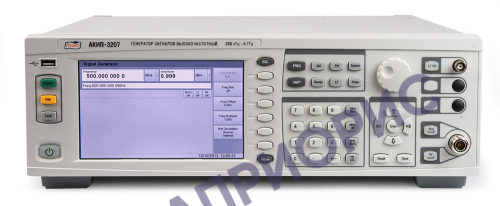

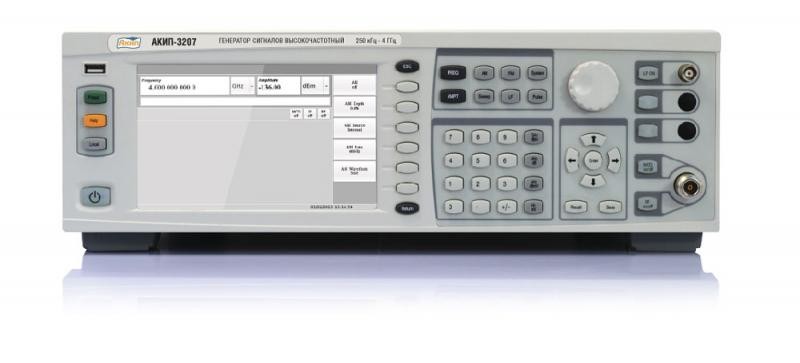

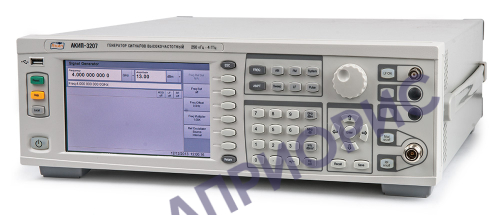

На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа и знака поверки. Знак поверки наносится наклеиванием на боковой панели генераторов.

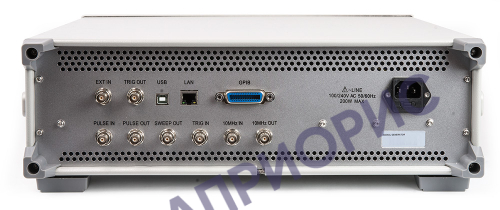

Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов на задней панели.
Программное обеспечение
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты от непреднамеренных и преднамеренных изменений — «средний» по Р50.2.077-2014.
Нормативные документы, устанавливающие требования к генераторам сигналов высокочастотным АКИП-3207, АКИП-3207/1
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
| Количество каналов | 1 |
| Частотный диапазон ОТ | 250 кГц |
| Частотный диапазон ДО | 4 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-7 |
| Выходной уровень (минимум) | -127 дБм |
| Выходной уровень (максимум) | 13 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, ИМ |
| ГКЧ | да |
| Экран (см, разрешение) | 17,8 см, 800 х 480 |
| Особенности | Вход, выход сигнала опорной частоты. Фазовый шум < -115 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц) |
| Интерфейс | GPIB, LAN, RS-232 |
Поверка осуществляется по документу РТ-МП-2819-441-2015 «ГСИ. Генераторы сигналов высокочастотные АКИП-3207, АКИП-3207/1». Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.12.2015 г. Знак поверки наносится на лицевую панель генератора
Основные средства поверки:
- анализатор цепей векторный E8363B (Госреестр № 37176-08), диапазон частот от 0,01 до 40 ГГц, пределы допускаемой погрешности от ± 0,8 дБ до ± 1,66 дБ;
- анализатор спектра N9030A (Госреестр № 51073-12), диапазон частот от 3 Гц до 26,5 ГГц, средний уровень собственного шума минус 172 дБм;
- аттенюатор ступенчатый RSC (Госреестр № 48368-11), пределы измерений от 0 до 140 дБ, пределы допускаемой погрешности от ± 0,2 до ± 1,6 дБ;
- ваттметр поглощаемой мощности СВЧ NRP-Z56 (Госреестр № 43642-10), пределы измерений от 5^10″ до Г10 мВт, частотный диапазон от 0 до 50 ГГц, пределы допускаемой основной относительной погрешности измерения мощности ± 2,7 %;
- измеритель модуляции Boonton 8201 (Госреестр №41237-09), диапазон частот от 0,1 до 2500 МГц, пределы допускаемой относительной погрешности измерения коэффициента АМ ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации частоты ± (1.2) %, пределы допускаемой относительной погрешности измерения девиации фазы ± (1.2) %;
- стандарт частоты рубидиевый FS 725 (Госреестр №31222-06), выходной сигнал частотой 10 МГц, относительный годовой дрейф частоты не более ± 5 10-10;
- частотомер универсальный CNT-90 (Госреестр №41567-09), диапазон частот от 0,001 Гц до 3 ГГц, пределы допускаемой погрешности не более ± 210- .
