Поверка газоанализатора VOC72М
Поверка осуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» февраля 2016 г. Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15;
- источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по ИБЯЛ.418319.013ТУ — рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: С6Н6/С7Н8/э-С8Н10/о-С8Н10/м-С8Н10/п-С8Н10/К2 (ГСО 9688-2010), i-C9H10/N2 (ГСО 10525-2014), C4H6/N2 (ГСО 10388-2013).
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Газоанализаторы УОС72М предназначены для измерений объемной доли и массовой концентрации органических компонентов, приведенных в таблице 2, в воздушных средах при осуществление деятельности в области охраны окружающей среды. Поверка газоанализатора VOC72М проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

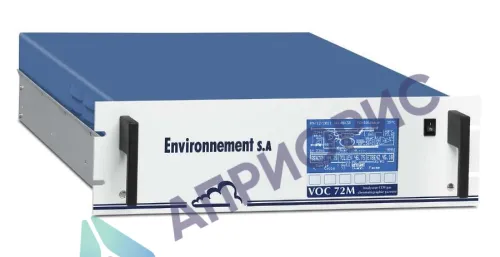

Описание и поверка газоанализатора VOC72М
Принцип действия газоанализатора УОС72М (далее — газоанализатор) основан на хроматографическом разделении анализируемой пробы газа и регистрации содержания измеряемых компонентов при помощи фотоионизационного детектора (ФИД).
Газом-носителем является азот с чистотой не менее 99,9999 %. В качестве источника газа-носителя могут использоваться генератор азота или азот в баллонах под давлением.

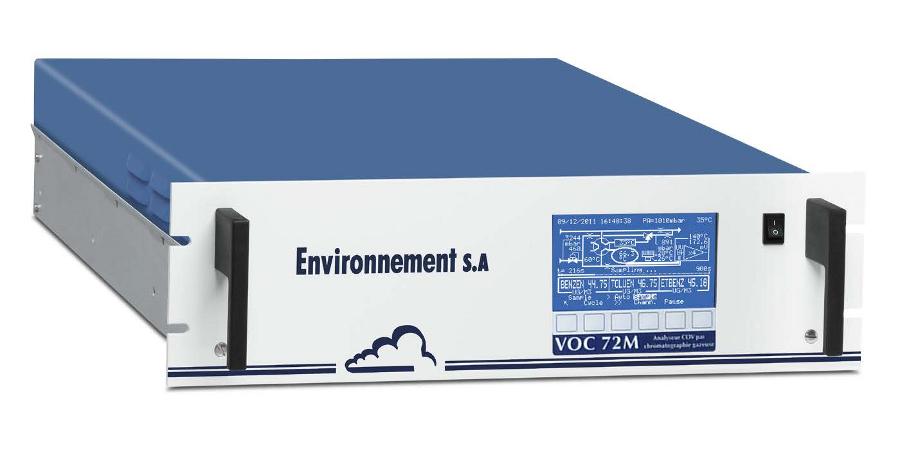

Газоанализатор является одноблочным прибором, выполнен в металлическом корпусе.
В состав газоанализатора входят:
- устройство отбора пробы, состоящее из насоса и трубки, заполненной селективными сорбентами для накопления из пробы определяемого вещества;
- фотоионизационный детектор;
- пневматическая система, соединяющая отдельные блоки (в т.ч. вакуумный насос);
- микропоцессор, управляющий работой составных частей газоанализатора.
Способ отбора пробы — принудительный.
На лицевой панели газоанализатора расположены жидко-кристаллический дисплей, кнопка включения и клавиши управления.
На задней панели газоанализатора расположены:
- вход для анализируемой пробы газа;
- вход для газа-носителя;
- вход для калибровочного газа;
- разъем для подключения сетевого кабеля (230±23) В; разъем для аналогового выхода:
- разъемы для внешнего интерфейса (RJ45, UDPRJ11), USB-порт,
- последовательный порт RS232 или RS422.
Управление режимами работы газоанализатора и обработка измерительной информации производятся с помощью микропроцессорного комплекса, размещенного внутри корпуса прибора.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение VOC72M.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (RS 232/422/Ethernet).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Определяемый компонент | Диапазон измерений | Пределы допускаемой основной относительной погрешности, % | |
объемной доли, млн-1 (ppm) | массовой
концентрации, мг/м3 |
||
Бензол С6Н6 | от 0,0005 до 0,3 | от 0,0020 до 1,0 | ±25 |
Толуол С7Н8 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
Этилбензол С8Н10 | от 0,0005 до 0,2 | от 0,0030 до 1,0 | ±25 |
Сумма м-ксилола и п- ксилола m- + p- C8H10 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
о-Ксилол o-C8H10 | от 0,0005 до 0,2 | от 0,0020 до 1,0 | ±25 |
Стирол C8H8 | от 0,0002 до 0,2 | от 0,0010 до 1,0 | ±25 |
а- метилстирол C9H10 | от 0,001 до 0,2 | от 0,005 до 1,0 | ±25 |
Изопропилбензол C9H12 | от 0,002 до 0,2 | от 0,01 до 1,0 | ±25 |
1,2,4 — Триметилбензол C9H12 | от 0,003 до 0,2 | от 0,015 до 1,0 | ±25 |
1,3 — Бутадиен C4H6 | от 0,005 до 0,4 | от 0,012 до 1,0 | ±25 |
Примечание:
Пересчет значений объемной доли Х в млн (ppm) в массовую концентрацию С, мг/м , проводят по формуле: С =X-M/Vm, где С — массовая концентрация компонента, мг/м3; M — молярная масса компонента, г/моль; Vm — молярный объем газа-разбавителя — азота или воздуха, равный 22,4 при условиях (0 °С и 101,3 кПа по РД 52.04.186-89 — атмосферный воздух), дм /моль. |
Метрологические и технические характеристики газоанализаторов приведены в таблице 3. Таблица 3 — Метрологические и технические характеристики
Параметр | Значение |
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности газоанализатора, % | 6,0 |
Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур
о от 10 до 35 С, на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности | ±0,2 |
Номинальная цена единицы наименьшего разряда индикатора в зависимости от режима измерений | от 0,01 млрд-1 (ppb) до 0,01 млн-1 (ppm) |
Время одного цикла измерений, мин | 0, 12, 15, 20, 30 (программируемое) |
Время прогрева, ч, не более | 24 |
Напряжение питания от сети переменного тока, В Частота Гц | 230±23
50±1 |
Потребляемая мощность, ВА, не более | 200 |
Габаритные размеры, мм, не более
— высота — ширина — длина |
135
485 610 |
Масса, кг, не более | 12,5 |
Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) | 24000 |
Полный средний срок службы, лет | 10 |
Параметры и состав анализируемой газовой смеси: | |
— температура газовой смеси на входе газоанализатора, °С | от +5 до +35 |
— относительная влажность газовой смеси, % | до 95
(без конденсации влаги) |
— диапазон атмосферного давления, кПа | от 84 до 106,7 (от 630 до 800 мм.рт.ст) |
— содержание неизмеряемых компонентов NH3, NO, NO2, H2S, SO2, CO, CH4, этилмеркаптан, сероуглерод, этилацетат, метанол, формальдегид | не более ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88 |
Условия эксплуатации: | |
»-» 0/»ч
— диапазон температуры окружающей среды, C |
от +5 до +35 |
— диапазон относительной влажности окружающей среды при температуре 35 oC, % | до 95 %
о при температуре 30 С |
— диапазон атмосферного давления, кПа | от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель газоанализатора.
Комплектность
Комплект поставки газоанализатора указан в таблице 4. Таблица 4 — Комплектность средства измерений_
Обозначение | Наименование | Количество | Примечание |
Газоанализатор VOC72М | 1 шт. | ||
Руководство по эксплуатации с дополнением | 1 экз. | ||
Паспорт | 1 экз. | ||
МП-242-1989-2016 | Методика поверки | 1 экз. | |
Дополнительные принадлежности и запасные части | 1 компл. | По заказу |
Поверка осуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» февраля 2016 г. Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15;
- источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по ИБЯЛ.418319.013ТУ — рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;
- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К по ШДЕК.418319.009ТУ — рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: С6Н6/С7Н8/э-С8Н10/о-С8Н10/м-С8Н10/п-С8Н10/К2 (ГСО 9688-2010), i-C9H10/N2 (ГСО 10525-2014), C4H6/N2 (ГСО 10388-2013).
