Поверка газоанализатора стационарного оптического СГОЭС, СГОЭС-М, СГОЭС-М11
Поверка осуществляется по документу МП-242-2043-2016 «Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава метан — азот (ГСО 10256-2013), пропан — азот (ГСО 10262-2013), бутан — воздух (ГСО 10246-2013), изобутан — воздух (ГСО 10333-2013), н-пентан — воздух (ГСО 10364-2013), циклопентан — воздух (ГСО 10539-2014), гексан — воздух (ГСО 10335-2013), пропилен — воздух (ГСО 10250-2013), этан — воздух (ГСО 10244-2013), этилен — воздух (ГСО 10248-2013), бензол — воздух (ГСО 10366-2013), ацетон — воздух (ГСО 10385-2013), 1,3-бутадиен — азот (ГСО 10388-2013), оксид этилена — азот (ГСО 10383-2013), хлорметан — азот (ГСО 10550-2014) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 — комплекс динамический газосмесительный ДГК-В, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений — 62130-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) на газоанализатор.
Сведения о методах измерений
- приведены в эксплуатационных документах.
Нормативные документы
- ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- «Газоанализаторы СГОЭС. Технические условия» ЖСКФ.413311.002 ТУ.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного автоматического измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Поверка газоанализатора стационарного оптического СГОЭС, СГОЭС-М, СГОЭС-М11С
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11 (далее — газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия — оптический абсорбционный.
Способ отбора пробы — диффузионный.
Газоанализаторы могут входить в комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Также по заявке потребителя газоанализатор дополнительно может оснащаться модулем видеонаблюдения МВЭС, позволяющий фиксировать изображение поля обзора газоанализатора.

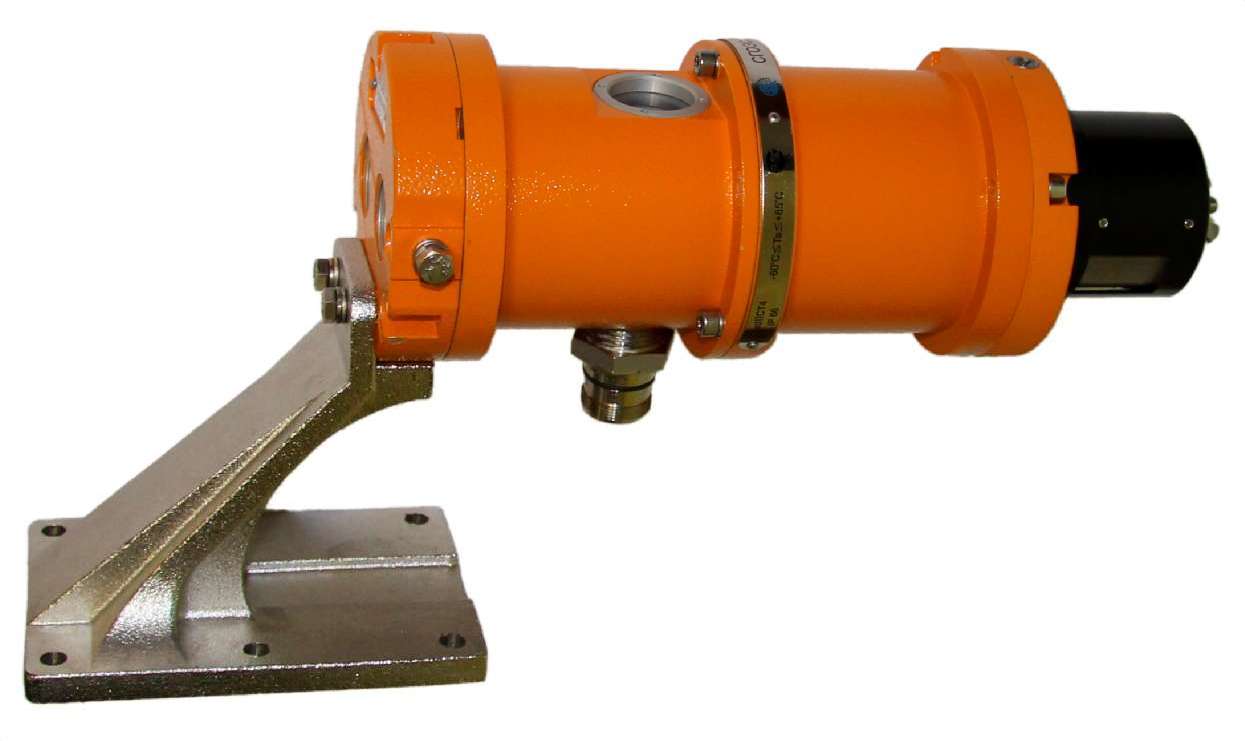

Конструктивно газоанализаторы модификаций СГОЭС, состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов, и представляют собой взрывонепроницаемую оболочку. Опционально в состав изделия может входить дополнительный клеммный блок, и модуль отображения информации — присоединяемый цилиндрический модуль, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.
Газоанализаторы исполнения СГОЭС-М состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов и дополнительного клеммного блока и модуля отображения информации со встроенным HART — разъемом, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.
Газоанализаторы исполнения СГОЭС-М11 состоят из цилиндрического корпуса со встроенным HART-разъемом, двух крышек и кабельного ввода, и также представляют собой взрывонепроницаемую оболочку.
Корпуса газоанализаторов могут быть изготовлены как из окрашенного алюминия, так и из нержавеющей стали. Корпус состоит из клемного и оптикоэлектронного отсеков.
В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.
В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК — излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.
Оптические элементы оптикоэлектронного блока закрываются от неблагоприятного воздействия окружающей среды металлическим (СГОЭС, СГОЭС-М) или пластиковым (СГОЭС-М11) защитным кожухом; кроме этого защитный кожух используется для подачи газовой смеси при проверке функционирования газоанализаторов.
С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптикоэлектронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации и осуществляется автоматически в случае понижения температуры ниже установленного минимального порога (+20°С).
Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.
Каждая модификация выпускается в 39 исполнениях, отличающихся градуировкой на различные горючие компоненты. Обозначение исполнения состоит из обозначения модификации (СГОЭС, СГОЭС-М, СГОЭС-М11) и наименования определяемого компонента (метан, пропан и т.д.)
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;
- цифровой сигнал, интерфейс HART;
- показания цифрового дисплея (при наличии модуля отображения информации);
- замыкание и размыкание контактов реле («сухой контакт»), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);
- размыкание и замыкание контактов реле («сухой контакт»), срабатывающие при неисправности газоанализаторов («Неисправность»).
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011).
Взрывозащищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»», «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i» и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
Программное обеспечение
Газоанализаторы имеют встроенное ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на цифровом дисплее (при наличии модуля отображения информации)
- диагностику аппаратной части газоанализатора;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки газоанализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Газоанализаторы могут работать с автономным ПО «SgoGrad» для персонального компьютера под управлением ОС семейства Windows®, предназначенным для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SGO
(для СГОЭС, СГОЭС-М) |
MSC SGOES-M11 (для СГОЭС-М11) |
| Номер версии (идентификационный номер) ПО | V 7.47 | V 7.43 |
| Цифровой идентификатор ПО | 387535e5 | 778e97c1 |
| Алгоритм получения цифрового идентификатора | CRC 32 | CRC 32 |
| Примечание — Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты — средний по Р 50.2.077-2014.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП-242-2043-2016 «Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси состава метан — азот (ГСО 10256-2013), пропан — азот (ГСО 10262-2013), бутан — воздух (ГСО 10246-2013), изобутан — воздух (ГСО 10333-2013), н-пентан — воздух (ГСО 10364-2013), циклопентан — воздух (ГСО 10539-2014), гексан — воздух (ГСО 10335-2013), пропилен — воздух (ГСО 10250-2013), этан — воздух (ГСО 10244-2013), этилен — воздух (ГСО 10248-2013), бензол — воздух (ГСО 10366-2013), ацетон — воздух (ГСО 10385-2013), 1,3-бутадиен — азот (ГСО 10388-2013), оксид этилена — азот (ГСО 10383-2013), хлорметан — азот (ГСО 10550-2014) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 — комплекс динамический газосмесительный ДГК-В, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений — 62130-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) на газоанализатор.
Сведения о методах измерений
- приведены в эксплуатационных документах.
Нормативные документы
- ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- «Газоанализаторы СГОЭС. Технические условия» ЖСКФ.413311.002 ТУ.
