Поверка газоанализатора стационарного оптического ГСО-Р1, МГСО-Р1

Назначение: для измерения объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.

Поверка газоанализатора стационарного оптического ГСО-Р1, МГСО-Р1

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 (далее — газоанализаторы) представляют собой стационарные приборы непрерывного действия. Принцип действия газоанализаторов — оптический абсорбционный. Способ отбора пробы — диффузионный.

Газоанализаторы выпускаются в двух модификациях:

• ГСО-Р1 — одноканальный, с аналоговым (4-20 мА) и цифровым (HART, RS-485) выходными сигналами;
• МГСО-Р1 — многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее — терминал).

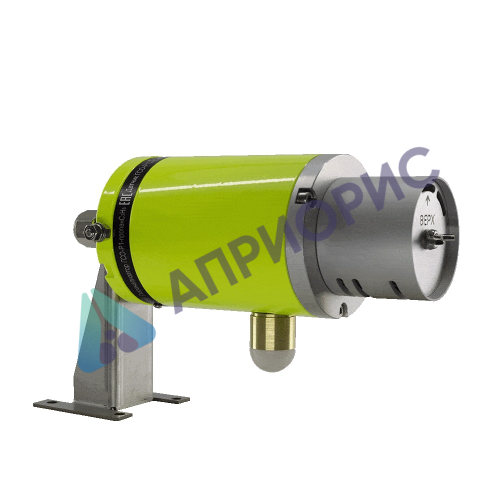

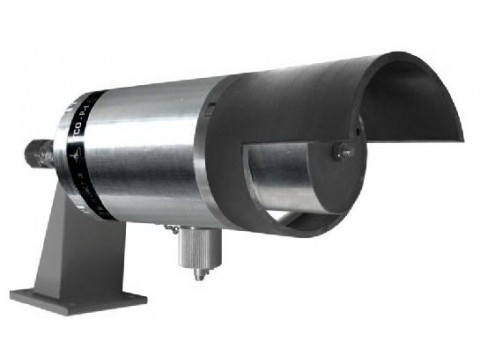

Газоанализаторы ГСО-Р1 выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков — датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу).

Газоанализаторы ГСО-Р1 имеют следующие выходные сигналы:

• унифицированный аналоговый выходной сигнал (4-20) мА;
• цифровой выходной сигнал, протокол HART;
• цифровой выходной сигнал, интерфейс RS-232;
• цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
• дискретные выходные сигналы (переключение реле типа «сухой контакт») при превышении двух пороговых уровней.

Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.

Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных датчиков (ГСО-Р1Д) и блока управления и сигнализации (терминала).

Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее — канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.

Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:

• унифицированный аналоговый выходной сигнал (4-20) мА;
• цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
• дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу.

Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:

• аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу и электрическом питании их от терминала;
• цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их от внешнего источника.

Газоанализаторы ГСО-Р1 имеют взрывозащищенное исполнение:

• датчик ГСО-Р1Д имеет вид взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ Р МЭК 60079-1-2011, маркировку 1Ехd[ib]IICT4 X по ГОСТ Р МЭК 60079-0-2011.
• индикатор ГСО-Р1И имеет вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010, маркировка взрывозащиты 1ExibIrcT4 по ГОСТ Р МЭК 60079-0-2011.

Терминал выполнен в общепромышленном исполнении и предназначен для размещения во взрывобезопасных зонах.

По защищенности от влияния пыли и воды конструкция газоанализаторов ГСО-Р1 соответствует степени защиты IP66, терминала газоанализаторов МГСО-Р1 — IP20 по ГОСТ 14254-96.

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

• встроенное ПО газоанализаторов ГСО-Р1 и терминала;
• автономное для персонального компьютера

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.

Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:

• ГСО-Р1 — по запросу через интерфейс RS-485 и/или HART и при включении электрического питания на индикаторе ГСО-Р1И;
• МГСО-Р1 — по запросу через интерфейс RS-485 и при включении электрического питания на индикаторе терминала.

Встроенное ПО газоанализатора ГСО-Р1 выполняет следующие функции:

• обработку и передачу измерительной информации от первичного измерительного преобразователя,
• формирование выходного аналогового (4 — 20) мА и цифровых (RS-232, RS-485, HART) сигналов;
• формирование релейных выходных сигналов;
• самодиагностику аппаратной части газоанализатора.

Встроенное ПО терминала выполняет следующие функции:

• прием и обработку измерительной информации (в цифровой или аналоговой форме) от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
• отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;
• формирование и прием выходных цифровых сигналов RS-232, RS-485;
• формирование релейных выходных сигналов,
• ведение и хранение журнала событий;
• самодиагностику аппаратной части газоанализатора.

Встроенное ПО газоанализатора ГСО-Р1 реализует следующие расчетные алгоритмы:

• вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;
• вычисление значений выходного аналогового и цифрового сигналов;
• сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;
• непрерывная самодиагностика аппаратной части газоанализатора.

Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:

• аналого-цифровое преобразование аналоговых сигналов (4-20) мА от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
• сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;
• формирование выходных сигналов;
• непрерывную самодиагностику аппаратной части газоанализатора.

Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты — средний по Р 50.2.077—2014.
