Назначение: для измерений объемной доли диоксида углерода в неагрессивных газовых смесях.

Поверка газоанализатора диоксида углерода ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х

Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х (далее — газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов оптический инфракрасный.

Способ отбора пробы — диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Выпускаются три модификации газоанализаторов:

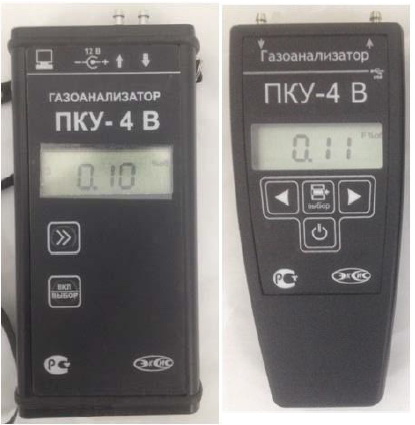

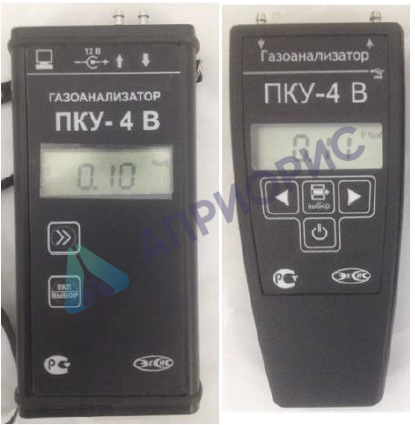

• ПКУ-4 В — переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;
• ПКУ-4 Н — переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.
• ПКУ-4 / Х — стационарный, многоканальный, где Х — количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.

Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень модификаций и исполнений и их основные конструктивные особенности приведены в таблице 1.

Конструктивные особенности модификаций и исполнений газоанализаторов

Газоанализаторы имеют выходные сигналы:

• показания цифрового дисплея (жидкокристаллического или светодиодного);
• цифровой выход, интерфейс RS-232, RS-485, USB, Ethernet;
• аналоговый выход по току 4.. .20 мА, 0.. .5 мА, 0..20 мА, только для ПКУ-4 /Х.

Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении объемной долей диоксида углерода двух настраиваемых порогов срабатывания.

Газоанализаторы выполняют следующие основные функции:

• измерения объемной доли диоксида углерода;
• световой и звуковой сигнализации достижения установленных пороговых значений;
• электронного регистратора;
• регулирования (только для ПКУ-4 /Х).

Газоанализаторы имеют следующие виды программного обеспечения:

• встроенное;
• автономное «Eksis Visual Lab», далее «EVL».

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Встроенное ПО обеспечивает следующие основные функции:

• обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
• отображение результатов измерений на дисплее;
• формирование выходных аналогового и цифрового сигналов;
• формирование релейного выходного сигнала;
• самодиагностику аппаратной части газоанализатора;
• корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1. вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2. вычисление значений выходного аналогового сигнала;
3. сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4. непрерывную самодиагностику аппаратной части газоанализатора.

Автономное программное обеспечение «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows XP/7/8.

Программное обеспечение «EVL» выполняет следующие функции:

• непрерывный мониторинг текущих измерений и состояния приборов в сети;
• контроль выхода измеряемых параметров за пределы заданных пороговых зон;
• сохранение значений контролируемых параметров в базе данных;
• хранение и просмотр базы данных в графическом и табличном виде;
• печать и экспорт данных;
• формирование автоматических отчётов за определенный период времени. Идентификационные данные ПО газоанализаторов приведены в таблице 2.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного программного обеспечения соответствует уровню «средний», автономного ПО — «низкий».
