Поверка газоанализатора Delta 65, Vario Plus Industrial
Поверка осуществляется по документу МП 56750-14 «Инструкция. Газоанализаторы Delta 65, Vario Plus Industrial. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 12 декабря 2013 г. и входящему в комплект поставки.
Основные средства поверки:
- ГСО-ПГС 3722-87, 3726-87, 3769-87, 3777-87, 3781-87, 3783-87, 3784-87, 3808-87, 3810-87, 3812-87, 3814-87, 3815-87, 3816-87, 3819-87, 3825-87, 3831-87, 3862-87, 3865-87, 3867-87, 3868-87, 3881-87, 3908-87, 3916-87, 3918-87, 4013-87, 4018-87, 4023-87, 5324-90, 6173-91, 7913-2001, 7914-2001, 8369-2003, 8736-2006, 8740-2006, 8741-2006, 9170-2008, 91952008, 9742-2011, 9744-2011, 9745-2011, 9748-2011, 9757-2011, 9779-2011.
Сведения о методах измерений
- приведены в документе «Руководство по эксплуатации газоанализаторы Delta 65», «Руководство по эксплуатации газоанализаторы Vario Plus Industrial».
Нормативные и технические документы, устанавливающие требования к газоанализаторам Delta 65, Vario Plus Industrial
- ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- Техническая документация фирмы-изготовителя «MRU GmbH», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объемной доли O2, СО, NO, NO2, SO2, H2S, Н2, С02, СН4, С3Н8

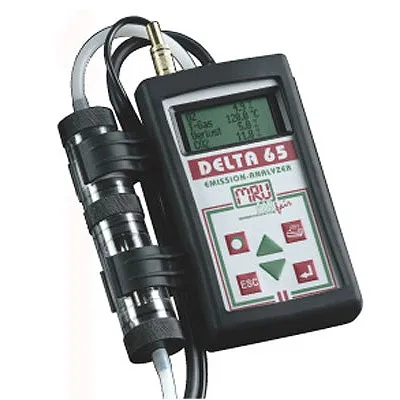

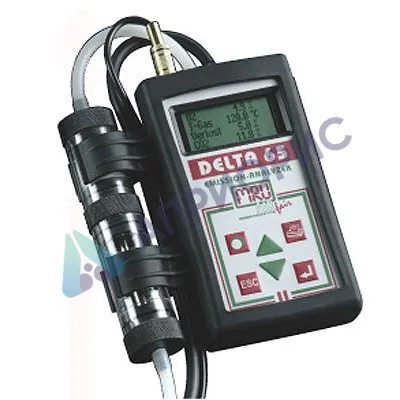

Поверка газоанализатора Delta 65, Vario Plus Industrial
Принцип действия газоанализаторов Delta 65, Vario Plus Industrial основан на непрерывном и селективном измерении объемной доли O2, СО, NO, NO2, SO2, H2S, Н2 электрохимическими сенсорами и объемной доли СО, С02, СН4, С3Н8 — инфракрасными сенсорами (газоанализатор Vario Plus Industrial) в потоке проходящего газа. Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит по шлангу через сборник конденсата или термоэлектрический охладитель пробы (опция) и фильтр в измерительный сенсор. Общее число установленных сенсоров для измерения содержания газов может быть от одного до трех для газоанализаторов Delta 65, и от одного до девяти для газоанализаторов Vario Plus Industrial. Если в газоанализаторах Vario Plus Industrial присутствует более одного канала измерений содержания СО или NO с разными диапазонами измерений, переключение с меньшего на больший диапазон, происходит автоматически.
Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет процессом измерений. Перед каждым измерением проводится автоматическая диагностика газоанализаторов, продувка сенсоров воздухом и установка нулевых показаний. Возможно автоматическое переключение сенсоров при превышении заданного диапазона измерения объемных долей оксида углерода и оксида азота. Предусмотрено также автоматическое отключение приборов, если температура окружающей среды не соответствует заданной.
Газоанализаторы состоят из измерительного блока с встроенным мембранным насосом пробы, коденсатосборника, и газозаборного зонда. Газоанализатор Vario Plus Industrial комплектуется встроенным охладителем пробы с автоматическим удалением конденсата перель-статическим насосом.
На передних панелях расположена клавиатура и графический дисплей. Последовательность и размер индикации на «страницах» дисплея, а также количество «страниц» индикации настраивается пользователем.
Программное обеспечение (ПО) позволяет на основании измеренных значений состава и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха X. Полученные результаты выводятся на дисплей и встроенный принтер.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления контрольной суммы программного обеспечения |
| Газоанализатор Delta65 | ||||
| Аппаратное ПО | D 65 mastersoft | ПО 16.10.12 | 1156211 | CRC32 |
| ПО для перепрограммирования анализатора | D_65_mastersoft | V6.07.3 | 0202А41 | CRC32 |
| Газоанализатор Vario Plus Industrial | ||||
| Аппаратное ПО | VPI 65 mastersoft | ПО 08.07.12 | 116B117 | CRC32 |
| ПО для перепрограммирования анализатора | VPI_65_mastersoft | V11.08.03 | 022D114 | CRC32 |
Для идентификации ПО используется файловый менеджер Total Commander.
Степень защиты ПО соответствует уровню «С» в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Метрологически незначимая часть ПО используется для обеспечения наилучшей наглядности отображения информации.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства газоанализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологически характеристик.
| Диапазон измерений объемной доли | Пределы допускаемой основной погрешности* | |
| абсолютной, об. доля | относительной, % | |
| Канал О2 | ||
| от 0 до 20,9 % | ± 0,2 % | — |
| Канал CO | ||
| от 0 до 400 млн-1 св. 400 до 4000 млн-1 св. 4000 до 10000 млн-1 | ± 20 млн-1 | ± 5 ± 10 |
| Канал CO высокий | ||
| от 0 до 800 млн-1 св. 800 до 4000 млн-1 св. 4000 до 20000 млн-1 | ± 40 млн-1 | ± 5 ± 10 |
| Канал CO очень высокий | ||
| от 0 до 0,40 % св. 0,40 % до 2,0 % св. 2,0 % до 10 % | ± 0,02 % | ± 5 ± 10 |
| Канал NO | ||
| от 0 до 100 млн-1 св.100 до 4000 млн-1 | ± 10 млн-1 | ± 10 |
| Канал NO2 | ||
| от 0 до 100 млн-1 св. 100 до 500 млн-1 | ± 10 млн-1 | ± 10 |
| Канал SO2 | ||
| от 0 до 100 млн-1 св. 100 до 4000 млн-1 | ± 10 млн-1 | ± 10 |
| Канал H2S | ||
| от 0 до 100 млн-1 св. 100 до 1000 млн-1 | ± 10 млн-1 | ± 10 |
| Канал Н2 | ||
| от 0 до 0,30 % св. 0,30 % до 2,0 % | ± 0,03 % | ± 10 |
*при температуре окружающей среды (20 ± 5) °С.
Диапазон измерений объемной доли газов и пределы допускаемой основной погрешности измерений газоанализаторами Vario Plus Industrial приведены в таблице 3.
| Диапазон измерений объемной доли | Пределы допускаемой основной погрешности* | |
| абсолютной, об. доля | относительной, % | |
| Канал О2 | ||
| от 0 до 21,0 % | ± 0,2 % | — |
| Канал CO низкий | ||
| от 0 до 100 млн-1 св. 100 до 300 млн-1 | ± 5 млн-1 | ± 5 |
| Диапазон измерений объемной доли | Пределы допускаемой основной погрешности* | |
| абсолютной, об. доля | относительной, % | |
| Канал CO | ||
| от 0 до 400 млн»1 св. 400 до 4000 млн»1 св. 4000 до 10000 млн»1 | ± 20 млн»1 | ± 5 ± 10 |
| Канал CO при установленном канале CO низкий | ||
| св. 300 до 4000 млн»1 св. 4000 до 10000 млн»1 | — | ± 5 ± 10 |
| Канал CO высокий | ||
| от 0 до 800 млн»1 св. 800 до 4000 млн»1 св. 4000 до 20000 млн»1 | ± 40 млн»1 | ± 5 ± 10 |
| Канал CO очень высокий | ||
| от 0 до 0,40 % св. 0,40 % до 10 % | ± 0,02 % | ± 5 |
| Канал NO низкий | ||
| от 0 до 50 млн»1 св. 50 до 300 млн»1 | ± 5 млн»1 | ± 10 |
| Канал NO | ||
| от 0 до 100 млн»1 св. 100 до 4000 млн»1 | ± 10 млн»1 | ± 10 |
| Канал NO (до 4000 млн»1), при установленном канале NO низкий | ||
| св. 300 до 4000 млн»1 | — | ± 10 |
| Канал NO2 | ||
| от 0 до 50 млн»1 св. 50 до 500 млн»1 | ± 5 млн»1 | ± 10 |
| Канал SO2 | ||
| от 0 до 100 млн»1 св. 100 до 4000 млн»1 | ± 10 млн»1 | ± 10 |
| Канал H2S | ||
| от 0 до 100 млн»1 св. 100 до 1000 млн»1 | ± 10 млн»1 | ± 10 |
| Канал Н2 | ||
| от 0 до 0,30 % св. 0,30 % до 2,0 % | ± 0,03 % | ± 10 |
| Канал СО2 инфракрасный | ||
| от 0 до 5,0 % | ± 0,2 % | — |
| Канал СО2 инфракрасный | ||
| от 0 до 8,0 % | ± 0,2 % | — |
| Канал СО2 инфракрасный | ||
| от 0 до 6,0 % св. 6,0 % до 40 % | ± 0,3 % | ± 5 |
| Канал СО2 инфракрасный | ||
| от 0 до 10 % св. 10 % до 100 % | ± 0,5 % | ± 5 |
| н
и О С л а н а К |
эракрасный (30000 млн»1) | |
| от 0 до 800 млн»1 св. 800 до 30000 млн»1 | ± 40 млн»1 | ± 5 |
| Диапазон измерений объемной доли | Пределы допускаемой основной погрешности* | |
| абсолютной, об. доля | относительной, % | |
| Канал CO инфракрасный (10 %) | ||
| от 0 до 0,60 % св. 0,60 % до 10 % | ± 0,03 % | ± 5 |
| Канал СН4 инфракрасный (10000 млн-1) | ||
| от 0 до 1500 млн-1 св. 1500 до 10000 млн-1 | ± 75 млн-1 | ± 5 |
| Канал СН4 инфракрасный | ||
| от 0 до 0,40 % св. 0,40 % до 4,0 % | ± 0,02 % | ± 5 |
| Канал С3Н8 инфракрасный | ||
| от 0 до 400 млн-1 св. 400 до 5000 млн-1 | ± 20 млн-1 | ± 5 |
* при температуре окружающей среды (20 ± 5) °С.
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне (5…40) °С в долях основной погрешности на каждые 10 °С приведены в таблице
| Канал измерений | Значение |
| Канал О2 | ± 0,3 |
| Канал CO низкий | ± 0,2 |
| Канал CO | ± 0,2 |
| Канал NO низкий | ± 0,3 |
| Канал NO | ± 0,3 |
| Канал NO2 | ± 0,3 |
| Канал SO2 | ± 0,5 |
| Канал H2S | ± 0,5 |
| Канал H2 | ± 0,5 |
| Канал СО2 инфракрасный | ± 0,3 |
| Канал СН4 инфракрасный | ± 0,5 |
| Канал С3Н8 инфракрасный | ± 0,5 |
Поверка осуществляется по документу МП 56750-14 «Инструкция. Газоанализаторы Delta 65, Vario Plus Industrial. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 12 декабря 2013 г. и входящему в комплект поставки.
Основные средства поверки:
- ГСО-ПГС 3722-87, 3726-87, 3769-87, 3777-87, 3781-87, 3783-87, 3784-87, 3808-87, 3810-87, 3812-87, 3814-87, 3815-87, 3816-87, 3819-87, 3825-87, 3831-87, 3862-87, 3865-87, 3867-87, 3868-87, 3881-87, 3908-87, 3916-87, 3918-87, 4013-87, 4018-87, 4023-87, 5324-90, 6173-91, 7913-2001, 7914-2001, 8369-2003, 8736-2006, 8740-2006, 8741-2006, 9170-2008, 91952008, 9742-2011, 9744-2011, 9745-2011, 9748-2011, 9757-2011, 9779-2011.
Сведения о методах измерений
- приведены в документе «Руководство по эксплуатации газоанализаторы Delta 65», «Руководство по эксплуатации газоанализаторы Vario Plus Industrial».
Нормативные и технические документы, устанавливающие требования к газоанализаторам Delta 65, Vario Plus Industrial
- ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- Техническая документация фирмы-изготовителя «MRU GmbH», Германия.
