Поверка электронных весов унифицированных конструктивного ряда ВЭУ

Назначение: для статического измерения массы.

Поверка электронных весов унифицированных конструктивного ряда ВЭУ

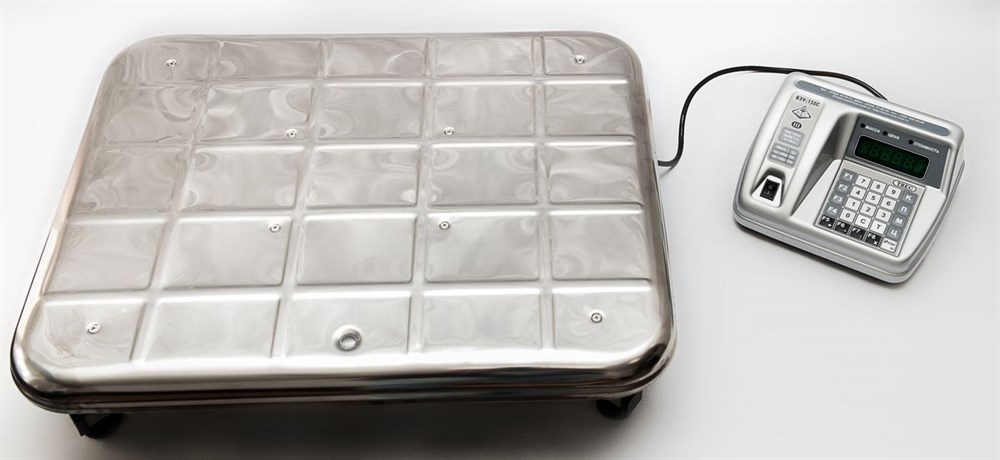

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея или терминала управления (сетевого пульта), который может быть закреплен на стойке.

Весы разделяются на четыре основные группы:

• весы напольные (ВЭУ-ХС^-Д-У, ВЭУ- ХС^-(И)-СТ-Д-У, ВЭУ-Х^-Д, ВЭУ-Х^-А-Д-У, ВЭУ-X-Z- А-Д);
• весы торговые (ВЭУ-ХС^-(И)-А);
• весы фасовочные (ВЭУ-Х^-А);
• весы с печатью этикеток ВЭУ-ХС^-И-П-СТ.

Условное обозначение весов имеет следующий вид:

• ВЭУ-ХС^-И-П-СТ-А-Д-У, где: Х — наибольший предел взвешивания;
• [С] — наличие в весах сервисных функций;
• Z (Z1/Z2) — значение цены поверочного деления для одно- или многоинтервальных весов соответственно;
• [И]- наличие интерфейса связи с ПК (если присутствует);
• [П]- наличие встроенного термопринтера для автоматической печати различных типов самоклеющих этикеток;
• [СТ] — терминал управления — на стойке;
• [А]- автономный источник питания;
• [Д] — грузоприемное устройство и терминал управления, выполнены в отдельных корпусах;
• [У] — увеличенные размеры грузоприемного устройства (для напольных весов).

Принцип действия весов основан на преобразовании силы тяжести, приложенной к грузоприёмному устройству, виброчастотным датчиком в частотный электрический сигнал, с последующей его обработкой встроенным микропроцессором. Результаты взвешивания выводятся на цифровой дисплей (терминал управления).

Питание весов осуществляется через адаптер сетевого электрического питания или аккумулятора или батареек. В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• устройство первоначальной установки нуля (Т.2.7.2.4);
• устройство слежения за нулём (Т.2.7.3)
• устройство уравновешивания тары (Т.2.7.4.1)
• запоминающее устройство (4.4.6)
• устройство установки по уровню (Т.2.7.1)
• многоцелевое использование показывающих устройств (4.4.4)

Весы напольные выпускаются:

• с питанием от сети и с автономным питанием;
• грузоприемное устройство и терминал управления с односторонним или двухсторонним дисплеем выполнены в отдельных корпусах (терминал управления — на стойке).

Весы напольные с автономным питанием имеют:

• одно цифровое табло индикации;
• суммирование последовательно взвешиваемых масс;
• устройство установки нуля;
• устройство слежения за нулем.

Весы напольные с наличием сервисных функций имеют :

• вычисление стоимости товара по массе и по цене;
• энергонезависимую память на семь значений цен;
• калькулятор;
• устройство установки нуля;
• устройство слежения за нулем.

Весы фасовочные имеют:

• одно цифровое табло индикации;
• суммирование последовательно взвешиваемых масс;
• устройство установки нуля;
• устройство слежения за нулем.

Весы торговые с сервисными функциями имеют:

• энергонезависимую память на сто значений цены;
• режим автоматического определения стоимость товара;
• возможность суммирования цен последовательно взвешиваемых товаров;
• два цифровых табло индикации (для оператора и клиента);
• устройство установки нуля;
• устройство слежения за нулем.

Весы с печатью этикеток имеют следующие функции:

• вычисление стоимости товара по массе и по цене;
• вычисление стоимости штучных товаров по количеству и по цене;
• вычисление суммарной стоимости взвешиваемых и штучных товаров;
• вычисление сдачи;
• запоминание в энергонезависимой памяти информацию о 5000 наименований товаров;
• одно или два цифровых табло индикации (для оператора и клиента);
• устройство установки нуля;
•   устройство слежения за нулем;
• печать этикеток заданной формы;
• интерфейс для связи с персональным компьютером.

Все весы выпускаются с люминесцентной или жидкокристаллической индикацией.

Весы торговые и напольные терминалом управления на стойке могут поставляться с интерфейсом RS-232 для стыковки с персональным компьютером.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) весов

Программное обеспечение ПО является встроенным и метрологически значимым.

Защита от несанкционированного доступа к ПО обеспечивается защитной пломбой. Для всех модификаций напольных весов пломбируется задняя панель терминала управления, фасовочных — верхний корпус весов, весов торговых и с печатью этикеток — верхний корпус и боковая панель корпуса весов. Места расположения пломб приведены на рисунке 2.
