Поверка электронных весов ШТРИХ-ПРИНТ 6-1.2; ШТРИХ-ПРИНТ 6-2; ШТРИХ-ПРИНТ 15-1.2.5; ШТРИХ-ПРИНТ 15-2.5; ШТРИХ-ПРИНТ 15-5; ШТРИХ-ПРИНТ 30-5.10 и ШТРИХ-ПРИНТ 30-10

Назначение: для статического измерения массы товаров с печатанием этикетки.

Поверка электронных весов ШТРИХ-ПРИНТ 6-1.2; ШТРИХ-ПРИНТ 6-2; ШТРИХ-ПРИНТ 15-1.2.5; ШТРИХ-ПРИНТ 15-2.5; ШТРИХ-ПРИНТ 15-5; ШТРИХ-ПРИНТ 30-5.10 и ШТРИХ-ПРИНТ 30-10

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (принтер, компьютер).

Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик и терминал. В корпусе весоизмерительного устройства встроен принтер для печати этикеток.

Весы выпускаются в следующих конструктивных исполнениях:

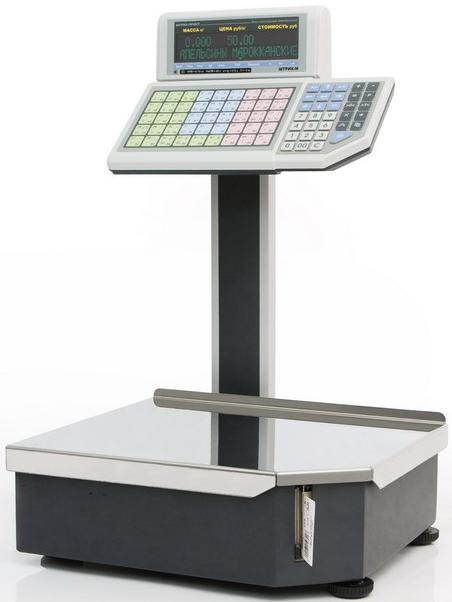

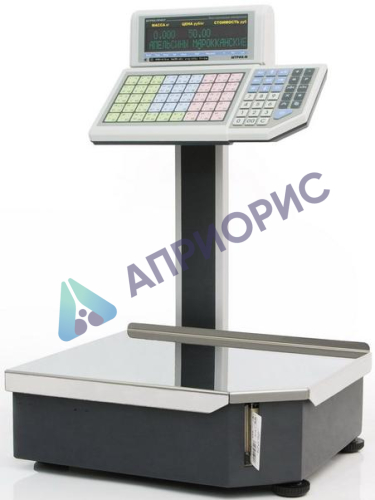

• дисплеи продавца и покупателя, а также клавиатура закреплены на корпусе весов посредством стойки. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс в обозначении весов отсутствует);
• дисплеи продавца и покупателя закреплены на корпусе весов посредством стойки, клавиатура крепится к передней панели корпуса весов посредством кронштейна. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (в обозначении — индекс М). Если корпусные детали выполняются из пластмассы, а печатающее устройство, встроенное в корпус весов, выдвигается для заправки бумаги — индекс 5М;
• дисплей и клавиатура крепятся к передней панели корпуса весов. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс Ф1). Если корпусные детали выполняются из пластмассы, а печатающее устройство, встроенное в корпус весов, выдвигается для заправки бумаги — индекс 5Ф1;
• дисплей продавца и клавиатура крепятся к передней панели корпуса весов, дисплей покупателя встроен в заднюю панель корпуса весов. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс Ф11). Если корпусные детали выполняются из пластмассы, а печатающее устройство, встроенное в корпус весов, выдвигается для заправки бумаги — индекс 5Ф11;
• дисплей продавца и клавиатура крепятся к передней панели корпуса весов посредством кронштейна, дисплей покупателя крепится на корпусе весов посредством стойки. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс ФШ). Если корпусные детали выполняются из пластмассы, а печатающее устройство, встроенное в корпус весов, выдвигается для заправки бумаги — индекс 5ФШ;
• дисплей и клавиатуры продавца и покупателя закреплены на корпусе весов посредством стойки. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс С). Если корпусные детали выполняются из пластмассы, а печатающее устройство, встроенное в корпус весов, выдвигается для заправки бумаги — индекс 5С.

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными. Весы выпускаются в семи модификациях ШТРИХ-ПРИНТ 6-1.2; ШТРИХ-ПРИНТ 6-2; ШТРИХ-ПРИНТ 15-1.2.5; ШТРИХ-ПРИНТ 15-2.5; ШТРИХ-ПРИНТ 15-5; ШТРИХ-ПРИНТ 30-5.10 и ШТРИХ-ПРИНТ 30-10, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e).

В терминалах весов используются следующие дисплеи:

• вакуумнофлюоресцентные (индекс Д1);
• жидкокристаллические (индекс Д2);
• светодиодные (индекс Д3).

Весы поставляются со следующими интерфейсами:

• RS-232 и Ethernet (индекс И1);
• RS-232, Ethernet, Wi-Fi (индекс И2);
• RS-232, Ethernet, USB, SD-memory card (индекс И3);
• RS-232, Ethernet, USB, SD-memory card, Wi-Fi (индекс И4);
• RS-232, Ethernet, USB, Wi-Fi (индекс И5);
• RS-232, Ethernet, SD-memory card, Wi-Fi (индекс И6);
• RS-232, Ethernet, USB (индекс И7);
• RS-232, Ethernet, SD-memory card (индекс И8).

В весах предусмотрены следующие устройства и функции:

• полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
• устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
• устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
• устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

•  устройство предварительного задания массы тары;
• вычисление стоимости товаров по массе и цене;
• вычисление стоимости штучных товаров по количеству и цене за штуку;
• суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;
• программирование цен товаров и вызов их из энергонезависимой памяти весов;
•   запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);
• печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, который содержит значения измеренной массы, рассчитанной стоимости.

На корпусе весоизмерительного устройства и терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

• наименование и обозначение весов;
• товарный знак предприятия-изготовителя;
• обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
• знак утверждения средства измерений;
• значение максимальной нагрузки (Max);
• значение минимальной нагрузки (Min);
• значение поверочного деления (e);
• значение максимальной выборки массы тары (Т-);
• особый диапазон рабочих температур;
• номер весов по системе нумерации предприятия-изготовителя;
• параметры электрического питания.

Программное обеспечение

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО
