Поверка электронных весов МЕРА-ВТП-I

Назначение: для измерения массы и применения в составе систем взвешивания физических объектов, в том числе летательных аппаратов.

Назначение:

Конструктивно весы состоят из следующих основных устройств:

• грузоприемного модуля, представляющего собой механическую конструкцию, состоящую из грузоприемного устройства (далее ГПУ), опирающегося на весоизмерительный датчик, установленный на монтажном приспособлении, предназначенном для закрепления грузоприёмного модуля на опорной конструкции или поверхности;
• устройства обработки аналоговых данных;
• терминала.

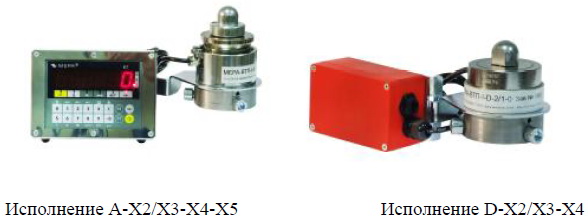

Весы отличаются метрологическими и техническими характеристиками и выпускаются в исполнениях имеющих обозначения:

• Х1-Х2/Х3-Х4-Х5,

где:

• Х1 — условное обозначение компоновки весов, принимающее значение A — для весов, состоящих из грузоприемного модуля и индикатора, объединяющего в своем составе устройство обработки аналоговых данных и терминал; D — для весов, состоящих из грузоприемного модуля с аналогово-цифровым преобразователем (взвешивающий модуль) и терминала (компьютер);
• Х2 — условное обозначение количества диапазонов взвешивания, принимает значение 1 или 2;
• Х3 — условное обозначение максимальной нагрузки (Max) весов в т (0,6; 1; 1,5; 3; 6; 10; 15; 20; 30; 40; 50);
• Х4 — условное обозначение монтажного приспособления, принимающее значение 0, при отсутствии устройства компенсации перемещения объекта, или 1 при его наличии;
• Х5-условное обозначение диапазона рабочих температур грузоприемного или взвешивающего модуля. Обозначение отсутствует для весов в исполнении А-Х2/Х3-Х4 с температурным диапазоном работы грузоприемного модуля от минус 10 °С до +40 °С и для весов в исполнении D-X2/X3-X4 с температурным диапазоном работы взвешивающего модуля от минус 20 до +50 °С. Х5 принимает значение Т, в исполнении А-Х2/Х3-Х4-Т с температурным диапазоном работы грузоприемного модуля от минус 30 °С до +50 °С.

В весах применяются весоизмерительные датчики класса точности С с числом поверочных интервалов не менее 3000 следующих типов:

• Датчики весоизмерительные тензорезисторные «RTN», Госреестр №21175-13;
• Датчики весоизмерительные тензорезисторные «LS, LSC», Госреестр №57191-14;
• Датчики весоизмерительные тензорезисторные «Compression» Госреестр №58369-14;
• Датчики весоизмерительные тензорезисторные «RTN SCHENCK», Госреестр №34215-07;
• Датчики весоизмерительные тензорезисторные «NHS», Госреестр №57674-14.

Весы в исполнении А-Х2/Х3-Х4-Х5 комплектуются индикатором ВТ-1А-65-П с аналоговым входом, производства ООО «Мера-ТСП» и ООО «Опытный завод», с рабочим диапазоном температур индикатора от минус 20 °С до +50 °С.

В качестве терминала в весах в исполнении D-X2/X3-X4 используется компьютер (п. 5.5.2 ГОСТ OIML R76-1-2011). К одному терминалу могут быть подключено несколько взвешивающих модулей.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, значение которого изменяется пропорционально массе груза. Электрический сигнал от весоизмерительного датчика поступает на устройство обработки данных, результат измерения отображается на цифровом дисплее терминала. Информация о взвешиваемом грузе может быть передана на периферийное устройство по интерфейсам связи (RS-232, USB, Ethernet, WiFi и другие виды интерфейсов)

В весах предусмотрены следующие основные устройства и функции:

• полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2 ГОСТ OIML R76-1-2011);
• устройство первоначальной установки на нуль (п. Т.2.7.2.4 ГОСТ OIML R76-1-2011);
• устройство слежения за нулем (п. Т.2.7.3 ГОСТ OIML R76-1-2011);
• устройство, показывающее с расширением (п. Т.2.6 ГОСТ OIML R76-1-2011).

Знак поверки в виде наклейки в весах исполнения А-Х2/Х3-Х4-Х5 наносится на лицевой панели индикатора, а в весах исполнения D-Х2/Х3-Х4 на взвешивающем модуле.

Программное обеспечение

Программное обеспечение (далее — ПО) весов реализовано аппаратно и является встроенным.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой весов.

Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов. При включении весов текущие параметры настроек сравниваются с сохраненными параметрами в EEPROM. При несовпадении этих значений работа весов блокируется.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно рекомендации по метрологии Р 50.2.077-2014 «Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует высокому уровню.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации (принимает значение от 0 до 9 или отсутствует).
