Поверка электронных весов ICS

Назначение: для статического измерения массы.

Поверка электронных весов ICS

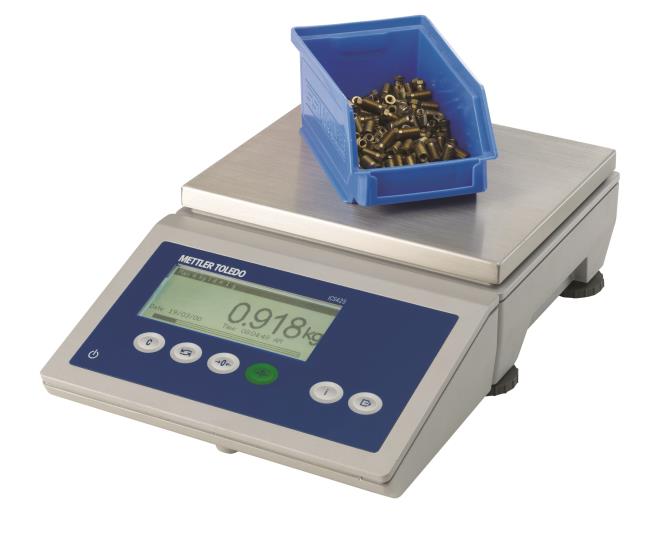

Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) DigiCell. Весы оборудованы системой калибровки — встроенным эталонным грузом FACT. Результаты измерения отображаются на дисплее терминала.

Весы выпускаются в модификациях ICS4x5k, ICS4x5d и ICS685k, ICS685d.

Весы состоят из взвешивающего модуля и терминала, соединенных между собой кабелем и монтажной пластиной. Взвешивающий модуль включает в себя грузоприемное и грузопередающее устройства, весовую ячейку на основе системы автоматического уравновешивания (далее — весовая ячейка Monoblo^ производства Mettler-Toledo (для модификаций ICS4x5k и ICS685k) или датчик весовой тензорезисторный производства Mettler-Toledo (для модификаций ICS4x5d и ICS685d) и АЦП DigiCell. Терминал имеет клавиатуру, а жидкокристаллический цифровой дисплей с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными и двухинтервальными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

• устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
• устройство первоначальной установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
• устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
• устройство тарирования (ГОСТ Р 53228-2008, п. Т.2.7.4);
• устройство предварительного задания массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);
• совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (ГОСТ Р 53228-2008, п. Т.2.7.2.2, п. 4.6.9);
• устройство установки по уровню с индикатором уровня (ГОСТ Р 53228-2008, п. Т.2.7.1, п. 3.9.1.1);
• полуавтоматическое устройство юстировки чувствительности (ГОСТ Р 53228-2008, п. 4.1.2.5);
• вспомогательное цифровое показывающее устройство с отличающимся делением (ГОСТ Р 53228-2008, п. 3.4.1) для модификаций ICS4x5k и ICS685k;
• реакции на промахи (ГОСТ Р 53228-2008, п. 5.2);
• взвешивания в различных единицах измерения массы — килограмм, грамм, миллиграмм, карат (ГОСТ Р 53228-2008, п. 2.1).

Весы имеют следующие режимы работы (ГОСТ Р 53228-2008, п. 4.20):

• калибровку весов внешней гирей;
• калибровку встроенным грузом (только для весов ICS4x5k и ICS685k);
• автоматическое выключение весов;
• счет одинаковых по массе образцов;
• фильтрацию вибраций;
• динамическое взвешивание;
• индикацию разряда батареи при автономном питании.

В зависимости от исполнения весы имеют обозначения вида

• ICSY-(X1)(X2)/(DR)/f, где ICS — обозначение типа весов;
• Y — обозначение модификации : 4x5k, 4x5d, 685k, 685d,
• х — символ, принимающий значения 2, 3, 4 или 6, условно количественно обозначающий функциональный уровень решаемых задач взвешивания; чем больше число, тем более универсальными являются весы;
• k — весовая ячейка Monobloc; d — весоизмерительный тензорезисторный датчик;
• Х1 — условно-цифровое обозначение максимальной нагрузки (Мах) весов:
• для модификаций 4х5k и 685k: «0.6» для 610 г, «3» для 3100 г, «6» для 6100 г, «15» для 15100 г, «35» для 35100 г;
• для модификаций 4x5d и 685d: «3» для 3 кг, «6» для 6 кг, «15» для 15 кг, «35» для 35 кг Х2 — условное обозначение размера грузоприемной платформы: «XS» — 160х130 мм, «SM» -200х240 мм, «LA» — 240х350 мм.
• DR — (необязательный параметр) — обозначение двухинтервальных весов; f — (необязательный параметр) — обозначение способа крепления терминала к ГПУ.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, релейные блоки, устройство чтения штрихового кода, ПК (персональный компьютер).

На корпусе весов прикреплена табличка, содержащая следующую маркировку:

• наименование или товарный знак предприятия-изготовителя;
• условное обозначение весов;
• номер весов по системе нумерации предприятия-изготовителя;
• класс точности весов по ГОСТ Р 53228-2008;
• значение Max;
• значение минимальной нагрузки (Min);
• значение действительной цены деления (d), поверочного деления (е);
• знак утверждения типа средств измерений;
• год изготовления.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Весы имеют карту памяти на основной плате, которая расположена в корпусе весов и не может быть заменена. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика.

Защита от несанкционированного доступа к настройкам и результатам измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней или на боковой поверхности терминала весов в зависимости от модификации. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.

Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
