Поверка электронных весов DS-700, DS-708, DS-788, DS-673, DS-682

Назначение: для статического измерения массы товаров при прямой продаже населению, с печатанием этикетки с ценой.

Поверка электронных весов DS-700, DS-708, DS-788, DS-673, DS-682

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее — ГПУ) с весоизмерительными тензорезисторными датчиками, устройства обработки аналоговых данных, устройства обработки цифровых данных, клавиатуры, цифровых первичного и/или вторичного дисплеев массы, цены, стоимости. Первичный дисплей располагается на корпусе весов, вторичный дисплей располагается либо на корпусе весов, либо на стойке.

Весы выпускаются двухинтервальными в следующих модификациях, отличающихся максимальной нагрузкой, метрологическими характеристиками, размерами ГПУ, набором исполняемых сервисных функций: DS-700, DS-708, DS-788, DS-673, DS-682.

Модификация DS-700 исполнение с дисплеем на стойке и в корпусе весов

Модификация DS-708 исполнение с дисплеем в корпусе весов

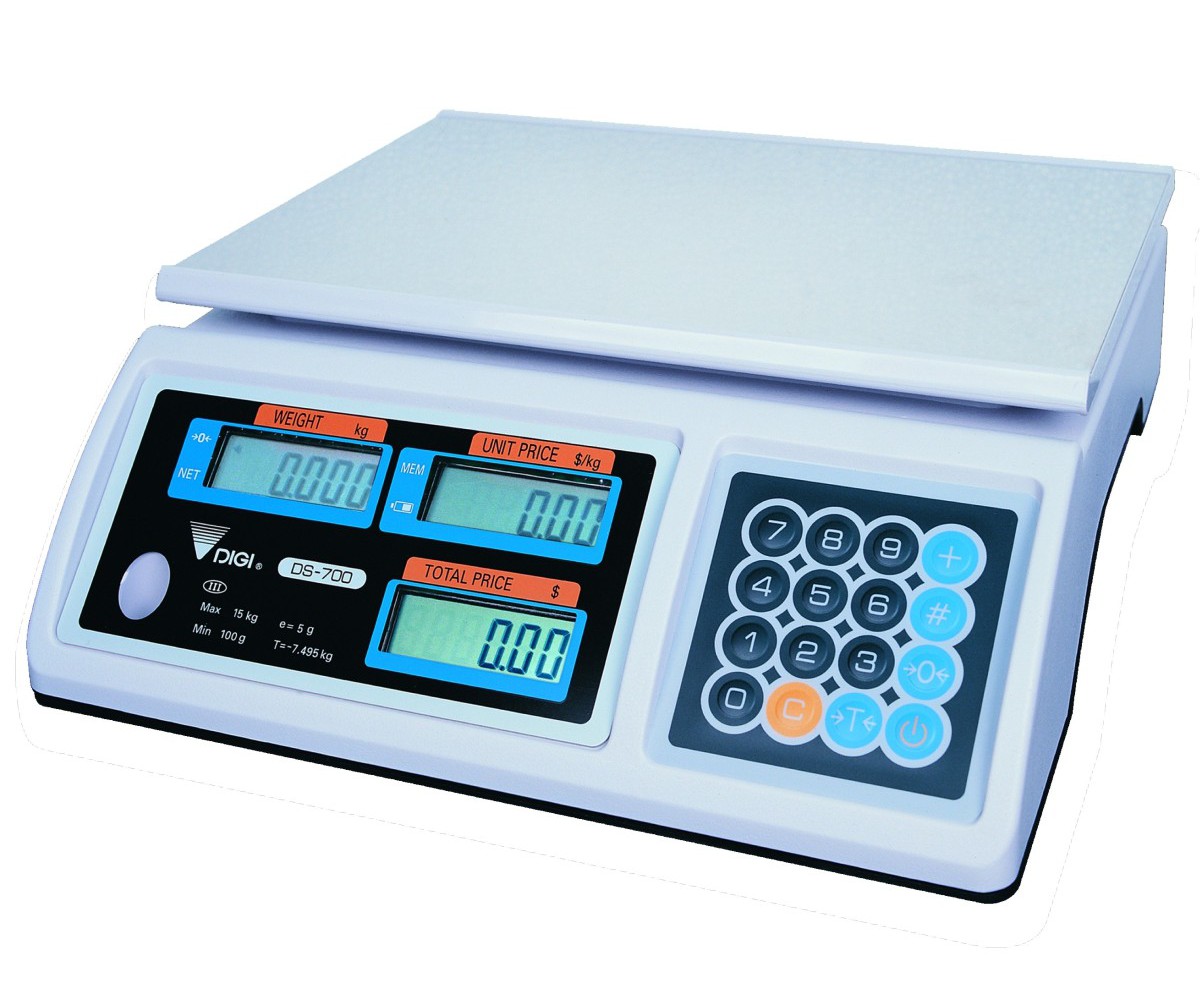

Модификация DS-788 исполнение с дисплеем на стойке и в корпусе весов Рисунок 1 — Внешний вид весов модификаций DS-700, DS-708 и DS-788

Весы имеют следующие устройства и функции:

• устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);
• устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-20, п. Т.2.7.2.4);
• устройство автоматической и полуавтоматической установки нуля (ГОСТ OIML R 761-2011, п.п. Т.2.7.2.2, Т.2.7.2.3);
• устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);
•   устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);
• устройство сигнализации о перегрузке (звуковой и визуальной).

Питание весов осуществляется от сети переменного тока, или встраиваемых перезаряжаемых, или неперезаряжаемых батарей

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20)

• вычисление стоимости товаров по массе и цене;
• вычисление стоимости штучных товаров по количеству и цене за штуку;
• суммирование стоимости товаров при обычном взвешивании и в штучном режиме;
• программирование цен товаров и вызов их из энергонезависимой памяти весов;
• запись и хранение в энергонезависимой памяти весов информации о товарах;
• печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Весы имеют карту памяти — микросхему на основной плате, которая расположена в корпусе весов и не может быть заменена. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика.

Изменение ПО невозможно без применения специализированного оборудования производителя.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит идентификационное наименование, которое отображается на дисплее при включении весов или может быть вызван через меню ПО.

Защита от несанкционированного изменения метрологических параметров осуществляется с помощью входа в режим калибровки через ввод пароля, а также неизменяемого счетчика количества калибровок.

Дополнительно для защиты законодательно контролируемых параметров служит и опломбирования винтов крышки переключателя режима и административный пароль-секретная комбинация клавиш для доступа к режиму изменения метрологически значимых параметров и к режиму калибровки.
