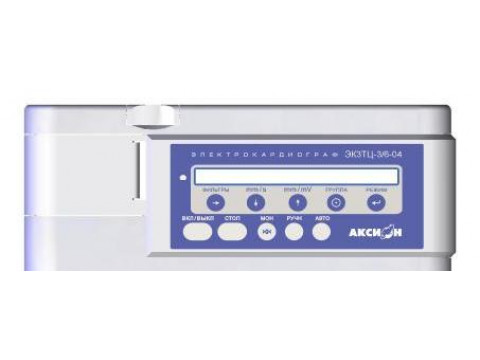

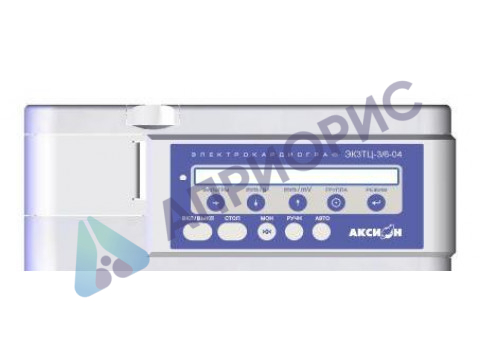

Поверка электрокардиографов 3-6 канальные с микропроцессорным управлением и автоматической обработкой ЭКГ ЭК3ТЦ-3/6-04 «АКСИОН»

Назначение: для измерения и графической регистрации биоэлектрических потенциалов сердца при диагностике состояния сердечно-сосудистой системы человека в стационарных условиях, а также в палатах медицинских учреждений и при оказании неотложной помощи на дому.

24.10.2014 Реорганизация предприятия-изготовителя

Поверка электрокардиографов 3-6 канальные с микропроцессорным управлением и автоматической обработкой ЭКГ ЭК3ТЦ-3/6-04 «АКСИОН»

Принцип действия электрокардиографа основан на съеме с помощью электродов биоэлектрических потенциалов сердца, их усилении с последующим преобразованием в цифровую форму и вводе их в управляющее устройство регистрирующего блока для регистрации на термореактивной бумажной ленте при помощи термопечатающего механизма с одновременным отображением на дисплее изображения электрокардиограммы (ЭКГ). На дисплее также отображаются значения частоты сердечных сокращений и установленный режим работы.

Электрокардиограф имеет следующие режимы работы:

• режим установки;
• режим ручной регистрации ЭКГ;
• режим автоматической регистрации ЭКГ;
• режим записи ЭКГ в память;
• режим копирования ЭКГ из памяти;
• режим мониторинга ЭКГ;
• режим передачи ЭКГ в персональный компьютер.

В режиме установки электрокардиограф обеспечивает:

• установку (изменение) даты и времени (часы и минуты);
• изменение толщины линии записи, длительности автоматической записи, порядка регистрации отведений ЭКГ (в стандартной последовательности или по Кабрера), цвета фона экрана при мониторировании ЭКГ (синий, белый или черный);
• включение (выключение) антидрейфового фильтра, автоматического измерения параметров ЭКГ, записи в память копии ЭКГ при регистрации в автоматическом режиме, упреждения сигнала на 3 с при регистрации в автоматическом режиме, обнаружения и регистрации аритмии, звукового сигнала выделения R-зубца, режима энергосбережения.

В режиме ручной регистрации ЭКГ электрокардиограф производит регистрацию трех или шести выбранных отведений ЭКГ с установленными чувствительностью, скоростью и фильтрами при помощи термопечатающего механизма.

В режиме ручной регистрации ЭКГ электрокардиограф обеспечивает:

• регистрацию заголовка (обозначение позиций для внесения фамилии, возраста пациента, отделения медучреждения, заключения), даты и времени регистрации, калибровочных импульсов;
• регистрацию ЭКГ-сигналов одновременно по трем или шести каналам одной из групп стандартных отведений I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6 c обозначением регистрируемой группы и выбранного режима регистрации;
• индикацию на дисплее и регистрацию значения частоты сердечных сокращений (ЧСС);
• индикацию на дисплее и регистрацию служебной информации о включенных (выключенных) фильтрах, режима регистрации, выбранных значениях чувствительности и скорости движения носителя записи;
• измерение и регистрацию параметров ЭКГ (ЯЯср, RRmax, RRmin, RRmax/min, ARR).

В режиме автоматической регистрации ЭКГ электрокардиограф синхронно регистрирует при помощи термопечатающего механизма ЭКГ-сигналы всех отведений с установленными чувствительностью, скоростью, фильтрами и длительностью регистрации (3, 4, 6, 8 или 4 RR-интервала). По окончании регистрации ЭКГ-сигналов выводятся данные результатов анализа параметров ЭКГ.

В режиме автоматической регистрации электрокардиограф обеспечивает:

• регистрацию заголовка (обозначение позиций для внесения фамилии, возраста пациента, отделения медучреждения, заключения), даты и времени, калибровочных импульсов;
• синхронную регистрацию последовательно по трем или шести каналам групп стандартных отведений I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6 c индикацией на дисплее выбранного режима регистрации;
• индикацию на дисплее и регистрацию значения ЧСС;
• индикацию на дисплее и регистрацию служебной информации о включенных (выключенных) фильтрах, режима регистрации, выбранных значениях чувствительности и скорости;
• измерение и регистрацию параметров ЭКГ (длительности P, PQ, QRS, QT, смещения ST, A QRS).

В режиме записи ЭКГ в память электрокардиограф записывает в память без регистрации на носителе записи до 64 ЭКГ с запоминанием даты и времени каждой записи, которые являются их идентификаторами.

В режиме копирования из памяти электрокардиограф производит вывод на носитель записи ЭКГ, записанных ранее в память электрокардиографа. ЭКГ выбираются по дате и времени записи. Перед копированием имеется возможность просмотреть изображение ЭКГ на экране дисплея. При помощи акустического передатчика электрокардиограф обеспечивает передачу копии ЭКГ по телефонному каналу.

В режиме мониторинга ЭКГ электрокардиограф обеспечивает синхронный вывод на экран дисплея 12 или выбранных шести (трех) отведений ЭКГ-сигналов в реальном масштабе времени.

В режиме мониторинга ЭКГ на экране отображаются установленные значения скорости движения носителя записи, чувствительности, наименование выбранной группы отведений, состояние фильтров, значение ЧСС.

В режиме передачи ЭКГ в персональный компьютер электрокардиограф обеспечивает передачу ЭКГ в реальном масштабе времени.

Программное обеспечение, заложенное во встроенную память управляющего устройства, обеспечивает синхронную работу узлов электрокардиографа, передачу данных из усилителя биопотенциалов в вычислительное устройство для построения изображения ЭКГ на дисплее и печати изображения ЭКГ на термореактивной бумажной ленте. В программное обеспечение заложено автоматическое измерение амплитудно-временных параметров ЭКГ.
