Поверка дозиметра RaySafe

Назначение: для измерения кермы в воздухе; мощности кермы в воздухе; произведения кермы в воздухе на длину (для компьютерной томографии, КТ); анодного напряжения на рентгеновской трубке; времени экспозиции; слоя половинного ослабления (СПО); анодного тока; произведения анодного тока на время экспозиции; яркости и освещенности.

Поверка дозиметра RaySafe

Принцип работы дозиметров RaySafe основан на регистрации полупроводниковыми детекторами воздействующего ионизирующего излучения, преобразовании полученной энергии в электрический сигнал и затем в измеряемую физическую величину.

Дозиметры RaySafe применяются для измерения параметров и контроля технического состояния медицинского рентгеновского оборудования в процессе производства, при вводе в эксплуатацию и эксплуатации.

Дозиметры RaySafe выпускаются в двух исполнениях: RaySafe Xi и RaySafe Solo, которые отличаются друг от друга измеряемыми параметрами рентгеновских аппаратов.

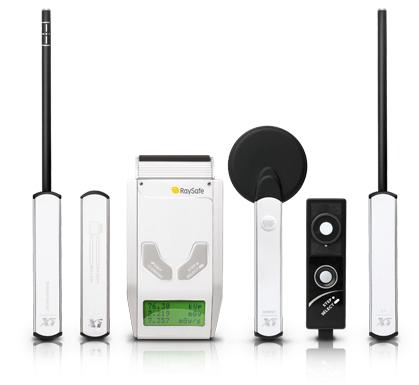

Дозиметры RaySafe включают в себя базовый блок, внешний детектор (присоединяется к базовому блоку кабелем), устройство сетевого питания. В зависимости от используемых блоков детектирования изменяется набор параметров рентгеновских аппаратов, измеряемых дозиметрами.

Измерительные возможности дозиметров RaySafe с указанием типов соответствующих медицинских рентгенодиагностических аппаратов (рентгенографических и рентгеноскопических, маммографических, стоматологических, КТ) представлены в таблицах 1 и 2.

Также дозиметры RaySafe для контроля характеристик рентгеновских аппаратов могут использоваться для определения: количества импульсов, частоты импульсов, кермы в воздухе за импульс, амбиентного эквивалента дозы, мощности амбиентного эквивалента дозы, формы сигналов анодного напряжения и анодного тока, полной фильтрации.

Дозиметры RaySafe управляются с помощью двух клавиш, расположенных на передней панели базового блока: ON/OFF (EXIT) и SELECT (STEP). С помощью клавиши ON/OFF (EXIT) осуществляется включение и выключение дозиметра — ON/OFF, а также навигация по меню (выход на предыдущий уровень) после включения дозиметра — EXIT. С помощью клавиши SELECT (STEP) осуществляется просмотр доступных опций меню (пункта меню) -STEP (при коротком нажатии на клавишу) или выбор требуемой опции — SELECT (при длительном нажатии на клавишу).

Результаты измерений отображаются на трехстрочном дисплее, расположенном на передней панели базового блока. Разрешение дисплея — 4 цифры.

Дозиметры RaySafe исполнения RaySafe Xi могут быть укомплектованы следующими детекторами: RaySafe Xi R/F & MAM, RaySafe Xi R/F, RaySafe Xi MAM, RaySafe Xi CT, RaySafe Xi Transparent, RaySafe Xi Survey, RaySafe Xi mA/mAs и RaySafe Xi Light (в состав дозиметра могут входить все перечисленные детекторы).

Детектор RaySafe Xi R/F & MAM позволяет одновременно измерять керму в воздухе, мощность кермы в воздухе, анодное напряжение на рентгеновской трубке, СПО и время экспозиции для всех типов рентгенодиагностических аппаратов (включая аппараты для маммографии), кроме компьютерных томографов. Также с помощью детектора RaySafe Xi R/F & MAM можно проводить оценку количества импульсов, частоты импульсов, кермы в воздухе за импульс и полной фильтрации.

Измерения кермы в воздухе и мощности кермы в воздухе с детектором RaySafe Xi R/F & MAM могут проводиться в одном из трех режимов измерений: R/F low — для низких мощностей кермы в воздухе, менее 1 мГр/с, R/F high — для высоких мощностей кермы в воздухе, более 100 мкГр/с, и в маммографическом режиме (для низких и высоких мощностей кермы в воздухе).

Таблица 1. Функциональные возможности детекторов дозиметров RaySafe исполнения Ray-Safe Xi

В таблице приняты следующие обозначения:

Тип рентгеновских аппаратов, для которых предназначен блок детектирования: R/F- рентгенографические и рентгеноскопические (включая стоматологические и флюорографические); MAM — маммографические; СТ — компьютерные томографы. x — стандартные функции детектора.

Детекторы RaySafe Xi R/F и RaySafe Xi MAM обеспечивают измерение и оценку тех же параметров, что и RaySafe Xi R/F & MAM, для рентгенографических (или рентгеноскопических) и маммографических аппаратов соответственно.

Детектор RaySafe Xi CT для компьютерных томографов предназначен для измерения кермы в воздухе и произведения кермы в воздухе на длину — величин, которые применяются для расчетов индексов КТ. Детектор RaySafe Xi CT представляет собой ионизационную камеру, поправка на изменение плотности воздуха относительно нормальных условий измерения вводится в результат измерения автоматически.

Детектор RaySafe Xi Transparent предназначен для измерения кермы в воздухе, мощности кермы в воздухе и времени экспозиции, а также оценки количества импульсов, частоты импульсов и кермы в воздухе за импульс для контроля систем автоматического управления экспозицией рентгенодиагностических аппаратов.

Детектор RaySafe Xi Survey предназначен для измерения кермы в воздухе, мощности кермы в воздухе, а также оценки амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы для регистрации излучения утечки различных рентгенодиагностических аппаратов и систем лучевой терапии.

Детектор RaySafe Xi mA/mAs предназначен для измерения анодного тока, времени экспозиции и произведения анодного тока на время экспозиции и подключается инвазивно к соответствующим клеммам рентгеновского аппарата. Также детектор RaySafe Xi mA/mAs позволяет отображать количество импульсов, частоту импульсов и произведение анодного тока на время экспозиции за импульс.

Детектор RaySafe Xi Light предназначен для измерения освещенности и яркости при оценке качества изображений на дисплеях рабочих станций рентгенодиагностических аппаратов и на пленочных негатоскопах.

Измерения с детекторами RaySafe Xi R/F & MAM, RaySafe Xi R/F, RaySafe Xi MAM, RaySafe Xi CT, RaySafe Xi Transparent и RaySafe Xi mA/mAs запускаются автоматически при обнаружении детекторами соответствующих измеряемых сигналов; для запуска измерений с детектором RaySafe Xi Survey необходимо нажать кнопку, расположенную на внешней поверхности детектора.

Таблица 2. Функциональные возможности дозиметров RaySafe исполнения RaySafe Solo В таблице приняты следующие обозначения:

Тип рентгеновских аппаратов, для которых предназначен дозиметр: R/F- рентгенографические и рентгеноскопические (включая стоматологические и флюорографические); DENT — стоматологические; RAD — рентгенографические; MAM — маммографические; СТ — компьютерные томографы. x — стандартные функции дозиметра, * — дополнительные функции дозиметра.

• Дозиметры RaySafe исполнения RaySafe Solo могут быть следующих модификаций в зависимости от входящих в их состав детекторов: RaySafe Solo R/F, RaySafe Solo R/F with mAs, RaySafe Solo Dose, RaySafe Solo RAD, RaySafe Solo DENT, RaySafe Solo MAM, RaySafe Solo MAM Dose, RaySafe Solo CT, RaySafe Solo mAs, RaySafe Solo Light (в состав дозиметра RaySafe Solo может входить один детектор, в качестве дополнительного может выступать только детектор mAs).
• Дозиметры RaySafe Solo R/F, RaySafe Solo R/F with mAs, RaySafe Solo RAD и RaySafe Solo Dent предназначены для одновременного измерения кермы в воздухе, мощности кермы в воздухе, анодного напряжения на рентгеновской трубке, СПО (дополнительная функция) и времени экспозиции. Также дозиметры обеспечивают оценку количества импульсов и полной фильтрации (дополнительная функция). Дозиметры различаются в зависимости от рентгенодиагностических аппаратов, для выполнения измерений с которыми они предназначены: RaySafe Solo R/F и RaySafe Solo R/F with mAs — для всех типов рентгенографических и рентгеноскопических аппаратов, кроме маммографических и КТ, RaySafe Solo RAD — для рентгенографических аппаратов, RaySafe Solo DENT — для стоматологических (дентальных) рентгеновских аппаратов, в том числе ортопантомографов. Кроме того, дозиметр RaySafe Solo R/F with mAs позволяет инвазивно измерять анодный ток и произведение анодного тока на время экспозиции при подключении к соответствующим клеммам рентгеновского аппарата.
• Дозиметр RaySafe Solo Dose предназначен для измерения кермы в воздухе, мощности кермы в воздухе, СПО (дополнительная функция) и времени экспозиции. Также дозиметр обеспечивает оценку количества импульсов.
• Дозиметр RaySafe Solo MAM предназначен для измерения кермы в воздухе, мощности кермы в воздухе, анодного напряжения на рентгеновской трубке, СПО (дополнительная функция) и времени экспозиции на маммографических аппаратах.
• Дозиметр RaySafe Solo MAM Dose предназначен для измерения кермы в воздухе, мощности кермы в воздухе и времени экспозиции на маммографических аппаратах.
• Дозиметр RaySafe Solo CT для компьютерных томографов предназначен для измерения кермы в воздухе и произведения кермы в воздухе на длину.
• Дозиметр RaySafe Solo mAs предназначен для инвазивного измерения анодного тока, времени экспозиции и произведения анодного тока на время экспозиции и подключается к соответствующим клеммам рентгеновского аппарата. Также дозиметр позволяет определять количество импульсов, частоту импульсов и произведения анодного тока на время экспозиции за импульс.
• Дозиметр RaySafe Solo Light предназначен для измерения освещенности и яркости.
• Дозиметры RaySafe исполнений RaySafe Xi и RaySafe Solo могут применяться совместно с персональным компьютером, на котором установлено специализированное программное обеспечение (ПО) RaySafe Xi View. С помощью ПО RaySafe Xi View реализуются вывод на дисплей компьютера и сохранение полученных результатов измерений, а также отображение форм сигналов анодного напряжения, анодного тока. Соединение с компьютером осуществляется с помощью кабеля последовательного интерфейса, через переходник USB/RS-232, или по беспроводной связи Bluetooth.

Питание дозиметров RaySafe осуществляется от аккумуляторной батареи 7,4 В. Состояние заряда батареи отображается на дисплее сразу же после включения прибора. При разряде батареи на дисплее отображается сообщение “Battery low”, если заряд батареи низкий (возможна работа в течение от 1 до 2 часов), или “Battery down”, если батарея разряжена и дальнейшая работа с прибором невозможна. Полного заряда батареи хватает на 20-40 часов работы прибора (в зависимости от подключенного детектора). Зарядка аккумулятора дозиметра RaySafe производится от устройства сетевого питания, подключающегося к сети переменного тока напряжением 100-240 В, частотой 50/60 Гц. Время полной зарядки аккумуляторной батареи составляет 15 часов. Зарядка возможна в процессе измерения.

Программное обеспечение

Программное обеспечение (ПО) дозиметров RaySafe состоит из двух частей:

• обязательное встроенное ПО, которое обеспечивает взаимодействие базового блока дозиметра с детекторами, получение и отображение на дисплее дозиметра результатов измерений, управление характеристиками и индикацией прибора, а также вывод сообщений об ошибках. Каждый детектор дозиметра RaySafe имеет индивидуальное ПО.
• необязательное внешнее ПО, а именно ПО RaySafe Xi View дозиметров RaySafe. Это ПО выполняет получение и отображение на дисплее компьютера полученных результатов измерений, их сохранение, а также отображение форм сигналов анодного напряжения и анодного тока. Установка ПО RaySafe Xi View производится с инсталляционного диска из комплекта поставки дозиметра RaySafe Xi или RaySafe Solo.

Таблица 3. Идентификаторы ПО дозиметров RaySafe исполнения RaySafe Xi

** Примечание 2 — Контрольная сумма относится к версии ПО Xi View 2.00.0045.

Таблица 4. Идентификаторы ПО дозиметров RaySafe исполнения RaySafe Solo

* Примечание 1 — ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет.

** Примечание 2 — Контрольная сумма относится к версии ПО Xi View 2.00.0045.

К метрологически значимому относится все ПО дозиметров RaySafe.

Команды интерфейсов пользователя всего ПО дозиметров RaySafe имеют однозначное назначение для инициирования функций прибора.

Реализованные способы идентификации ПО дозиметров RaySafe соответствуют заявленным в эксплуатационной документации на дозиметр. Идентификационные данные ПО дозиметров RaySafe исполнения RaySafe Xi и исполнения RaySafe Solo, представленные в таблицах 3 и 4 соответственно, достаточны для однозначной идентификации ПО.

В ПО дозиметров RaySafe защита в целях предотвращения несанкционированного доступа к настройке дозиметра и вмешательств, которые могут привести к искажениям результатов измерений, осуществляется с помощью сообщений об ошибках.

В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров RaySafe от непреднамеренных и преднамеренных изменений соответствует уровню «С».
