Поверка дозиметра-радиометра ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М»
Поверка осуществляется в соответствии с разделом 5 «Методика поверки» Руководства по эксплуатации дозиметра-радиометра ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М» РЭ 4362-001-56307087-2011, утвержденным ФГУ «Менделеевский ЦСМ» в 2011 г.
Основное поверочное оборудование:
- установка поверочная гамма-излучения УПГД-2М-Д, УШ Д или аналогичная — рабочий эталон 2 разряда по ГОСТ 8.087-2000, воспроизводящая МАЭД в диапазоне от 0,10 мкЗв/ч до 15 мЗв/ч;
- комплект источников типа 6СО от 10 до 700 част-см-2-с-1, аттестованные по ГОСТ 8.326-89 или утвержденного типа не ниже РЭ 2-го разряда.
Сведения о методах измерений
- Методики измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
- ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
- ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
- ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения мощности амбиентного эквивалента дозы (далее — МАЭД) фотонного излучения, плотности потока бета-частиц, а также поиска и локализации радиоактивных источников. Дозиметры-радиометры ДРГБ-01 «ЭКО-1М» предназначены для измерения амбиентного эквивалента дозы (далее — АЭД) фотонного излучения, плотности потока бета-частиц, а также поиска и локализации радиоактивных источников.
Взамен № 13647-06
Поверка дозиметра-радиометра ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М»

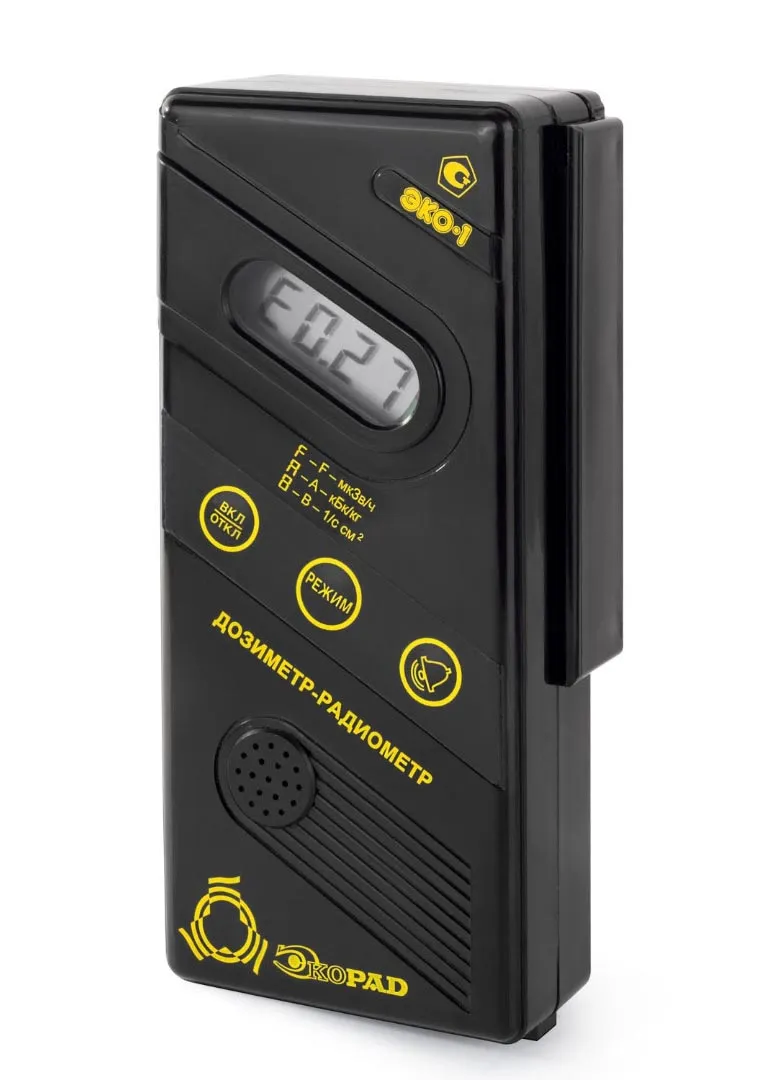

Дозиметры-радиометры ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М» (далее — дозиметры-радиометры) представляют собой носимые микропроцессорные приборы, включающие в себя детекторы излучения (газоразрядные счетчики СБТ-10А), блок обработки измерительной информации на основе микроконтроллера и жидкокристаллический дисплей (ЖК-дисплей) для отображения результатов измерений.
Принцип действия дозиметров — радиометров основан на преобразовании детектором ионизирующего излучения (счетчиком СБТ-10А) плотности потока фотонов или бета-частиц в импульсную последовательность электрических сигналов, частота следования которых (скорость счета) после соответствующей обработки преобразуется в результат измерения, выводимый на ЖК-дисплей.
Управление режимами работы прибора, выполнение необходимых вычислений, хранение и индикация результатов измерений осуществляется в дозиметрах-радиометрах с помощью микропроцессора.
Индикация результатов измерений в дозиметре-радиометре ДРГБ-01 «ЭКО-1» осуществляется на семисегментном жидкокристаллическом (ЖК) дисплее, а в дозиметре-радиометре ДРГБ-01 «ЭКО-1М» — на графическом ЖК-дисплее.
Конструктивно все узлы дозиметров-радиометров размещены в корпусах из ударопрочного полистирола, на который надевается корректирующий фильтр.
Конструкция дозиметра-радиометра ДРГБ-01 «ЭКО-1М» предусматривает размещение детектора как внутри корпуса прибора, так и в отдельном корпусе (внешний детектор), установленного на телескопической штанге и соединенного кабелем-удлинителем с разъемом на корпусе прибора. Внешний детектор включает в себя детектор излучения (газоразрядный счетчик СБТ-10А), помещенный в корпус из алюминия, удлинительную штангу и сменный фильтр, применяемый при измерении МАД и АД. Внешний детектор подключается с помощью разъема к корпусу дозиметра-радиометра.
Программное обеспечение
Программное обеспечение (далее — ПО) размещено во встроенной EEPROM памяти прибора. Память защищена от несанкционированного доступа при помощи битов защиты, делающих невозможным считывание и модификацию ПО и калибровочных данных. Вход в режим калибровки возможен только для сертифицированного персонала, посредством ввода уникального пароля. Калибровочные данные также хранятся в защищенной EEPROM. Номер версии программного обеспечения доступен для просмотра посредством специального меню. Доступ в меню производится включением прибора при нажатой кнопке «Сигнал».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 ………………………………………………….А.
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение дозиметра ДРГБ-01 «ЭКО-1» | ЕС031 | VI.31 | — | — |
Программное обеспечение дозиметра ДРГБ-01 «ЭКО-1М» | ЕСО-1М43 | VI.09 | — | — |
Программное обеспечение дозиметра ДРГБ-01 «ЭКО-1М» (версия с голосовыми функциями и внешним детектором) | ECO-lM_43sd | V1.09sd | — | — |
Наименование характеристики | Модификация | ||
ДРГБ-01
«ЭКО-1» |
ДРГБ-01 «ЭКО-1 М» | ||
при работе с внутренним детектором | при работе с внешним детектором | ||
Вид измеряемых излучений | фотонное и бета-излучение | ||
Диапазон энергий фотонного излучения, МэВ | 0,015-3,0 | ||
Диапазон измерений МАЭД фотонного излучения, мкЗв/ч | 0,10- 1000 | ||
Диапазон измерений АЭД фотонного излучения, мкЗв | — | 0,10 — 100000 | |
Диапазон измерений плотности потока бета-частиц с энергией свыше 0,15 МэВ, с»1 см2 | 0,1 — 100 | 0,10-700 | |
Пределы допускаемой основной относительной погрешности при измерении МАЭД в поле излучения радионуклидного
137 источника Cs |
±[15+2,5/Й*(10)] где Н*(10) — значение измеряемой МАЭД, мкЗв/ч | ||
Пределы допускаемой основной относительной погрешности при измерении АЭД в поле радионуклидного источника 137Cs | — | ±[20+2,5/Н*(10)] где Н*(10) — значение измеряемого АЭД, мкЗв | |
Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц в поле радионуклидного источника (90Sr + 90Y) | ±[20+5,ОЛРр] где *Рр- значение измеряемой плотности потока бета-частиц,
-1 -2 с -см |
±[20+1,0/Yp] где *Рр — значение измеряемой плотности потока бета-частиц, с»1-см»2 | |
Анизотропия чувствительности при измерении МАЭД, °/о в вертикальной плоскости: | |||
— при энергии фотонов 59 кэВ | в пределах углов±90° минус 10 — минус 50 | в пределах углов ±180° минус 20 — минус 60 | |
— при энергии фотонов 662 кэВ | в пределах углов ±180° не более ±40, кроме углов минус 90°, где не более минус 60 % | в пределах углов ±180° минус 10-минус 40 | |
в горизонтальной плоскости:
— при энергии фотонов 59 кэВ |
в пределах углов±90° минус 10 — минус 50 | в пределах углов ±180° минус 20 — минус 60 |
Наименование характеристики | Модификация | ||
ДРГБ-01
«ЭКО-1» |
ДРГБ-01 «ЭКО-1 М» | ||
при работе с внутренним детектором | при работе с внешним детектором | ||
— при энергии фотонов 662 кэВ | в пределах углов ±180° не более ±40, кроме углов минус 90°, где не более минус 60 % | в пределах углов ±180° минус 10-минус 40 | |
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД, обусловленной энергетической зависимостью чувствительности детектора, %° | ±30 | ||
Время измерения, с, в режиме измерения МАЭД:
— от 0,10 до 5 мкзв/ч; — от 5 до 50 мкЗв/ч; — от 50 до 1000 мкЗв/ч; — в режиме измерения плотности потока; |
20±1
20±1 20±1 160±5 |
20±1
10±1 2±1 не более 100 |
|
Время непрерывной работы до-зиметра-радиометра при автономном питания от полностью заряженной аккумуляторной батареи до ее разряда (при выключенной подсветке дисплея и значении радиационного фона 0,25 мкЗв/ч), ч | не менее 8 | ||
Нестабильность показаний за 8 ч непрерывной работы, % | не более 10 | ||
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность воздуха при температуре 25 °С, % — атмосферное давление, кПа |
|||
от минус 20 до +50 | от минус 20 до +50 внешний детектор от минус 50 до +50 | ||
до 95 | |||
84- 106,7 | |||
Пределы допускаемой дополнительной относительной погрешности, вызванной влиянием воздействующих факторов в рабочих условиях эксплуатации:
— температуры от минус 20 °С до 50 °С, °/о — изменения напряжения питания от 3,1 до 5 В, °/о |
не более ±10 не более ±5 |
Наименование
характеристики |
Модификация | ||
ДРГБ-01
«ЭКО-1» |
ДРГБ-01 «ЭКО-1М» | ||
при работе с внутренним детектором | при работе с внешним детектором | ||
Г абаритные размеры,
(д х ш х в), мм, не более |
180x 85×45 | 180x 85×45 | Внешний детектор 120 х 80×45 |
Масса прибора, г, не более | 390 | 450 | Внешний детектор 350 |
Средняя наработка на отказ, ч, не менее | 4000 | ||
Средний срок службы до капитального ремонта, лет, не менее | 5 | ||
Среднее время восстановления, мин, не более | 30 | ||
* — Допускается работа блоков управления и отображения при температуре окружающего воздуха до минус 50 °С при использовании речевой формы отображения информации |
Электропитание ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М» осуществляется от внутреннего источника (батареи из 3-х аккумуляторов типа НЛЦ-09 с суммарным напряжением от 3,2 до 4,0 В) или от сети переменного тока напряжением 220^ В, частотой (50±1) Гц через сетевой адаптер типа «ДРГБ».
Поверка осуществляется в соответствии с разделом 5 «Методика поверки» Руководства по эксплуатации дозиметра-радиометра ДРГБ-01 «ЭКО-1», ДРГБ-01 «ЭКО-1М» РЭ 4362-001-56307087-2011, утвержденным ФГУ «Менделеевский ЦСМ» в 2011 г.
Основное поверочное оборудование:
- установка поверочная гамма-излучения УПГД-2М-Д, УШ Д или аналогичная — рабочий эталон 2 разряда по ГОСТ 8.087-2000, воспроизводящая МАЭД в диапазоне от 0,10 мкЗв/ч до 15 мЗв/ч;
- комплект источников типа 6СО от 10 до 700 част-см-2-с-1, аттестованные по ГОСТ 8.326-89 или утвержденного типа не ниже РЭ 2-го разряда.
Сведения о методах измерений
- Методики измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
Нормативные документы
- ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
- ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
- ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
