Поверка дозиметра ДКГ-PM1610

Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности. Дозиметры имеют возможность измерения времени набора ЭД; выдачи звуковой, световой и вибрационной сигнализаций при превышении пороговых значений ЭД или МЭД; индикации времени в часах, минутах; передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметра в персональный компьютер. Поверка дозиметра ДКГ-PM1610 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Поверка дозиметра ДКГ-PM1610

Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610 (далее по тексту — дозиметры) предназначены для:

• измерения мощности индивидуального эквивалента дозы р (далее по тексту-МИЭД) непрерывного и импульсного рентгеновского и гамма-излучения (далее по тексту фотонного);
• измерения индивидуального эквивалента дозы Нр(10) (далее по тексту — ИЭД) непрерывного и импульсного фотонного излучения;

Управление всеми режимами дозиметров осуществляется с помощью микропроцессора.

Микропроцессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметра на матричный жидкокристаллический индикатор (ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой, световой и вибрационный сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и ПК.

В качестве детектора фотонного излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.

Питание дозиметров осуществляется от встроенной аккумуляторной батареи.

Конструктивно дозиметры выполнены в миниатюрном пластмассовом корпусе. На лицевой части дозиметра расположены ЖКИ и две кнопки для управления режимами работы дозиметров и включения подсветки ЖКИ. В верхней торцевой части дозиметров расположен разъем для подключения дозиметров к ПК по USB интерфейсу.

Дозиметры выпускаются в шести модификациях:

ДКГ-РМ1610 — дозиметр индивидуальный рентгеновского и гамма излучений;

ДКГ-РМ1610-01 — отличается от ДКГ-РМ1610 наличием канала передачи данных в соответствии со стандартом ISO15693;

ДКГ-РМ1610А — отличается от ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД и расширенным диапазоном измерения ЭД.

ДКГ-РМ1610А-01 — отличается от ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и наличием канала передачи данных в соответствии со стандартом ISO15693;

ДКГ-РМ1610В — отличается от ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и использованием элемента питания типа ААА (LR03);

ДКГ-РМ1610В-01 — отличается от ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и наличием канала передачи данных в соответствии со стандартом ISO15693 и использованием элемента питания типа ААА (LR03).

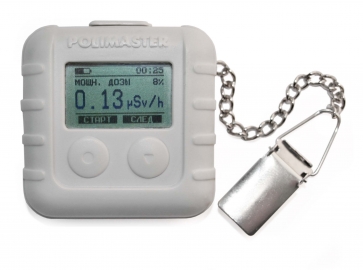

Общий вид дозиметров и место пломбирования представлены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного ПО и пользовательского ПО Основные функции встроенного ПО:

• обработка сигналов от детектора;
• хранение данных калибровки;
• вывод результатов измерений на дисплей.

Основные функции пользовательского ПО:

• считывание информации из памяти дозиметра;
• запись параметров установок в дозиметр;
• обработка считанной информации.
