Поверка диоптриметров автоматических ALMAS FL-8600P
Поверка осуществляется по документу МП 025.М44-16 «Диоптриметры автоматические ALMAS FL-8600P. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «20» апреля 2016 г. Основные средства поверки:
Комплект приспособлений для поверки диоптриметров КПП в ранге рабочий эталон, согласно МИ 3439-2014 Рекомендация «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Основные метрологические характеристики:
- Диапазон измерений вершинной рефракции от -25,00 до +25,00 дптр; Ai= ± 0,02^ ± 0,08 дптр;
- Диапазон измерений призматического действия от 0,50 до 10,00 прдптр; Up= ± 0,06^ ± 0,12 прдптр.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- «Диоптриметр автоматический ALMAS FL-8600P. Руководство по эксплуатации», раздел 1 «Измерение», раздел 2 «Измерение линзы в оправе».
Нормативные документы
- Нормативные документы, устанавливающие требования к диоптриметрам автоматическим ALMAS FL-8600P
- ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры МИ 3439-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.
Поверка диоптриметров автоматических ALMAS FL-8600P
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.

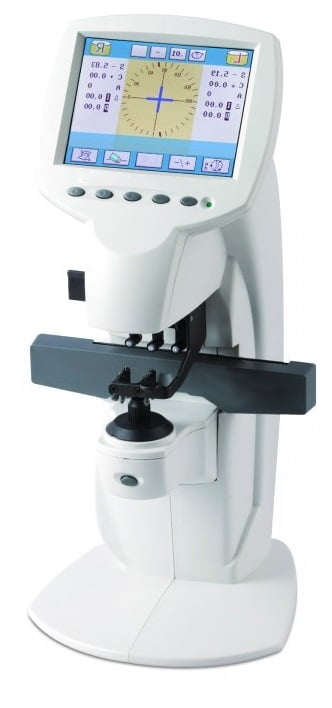

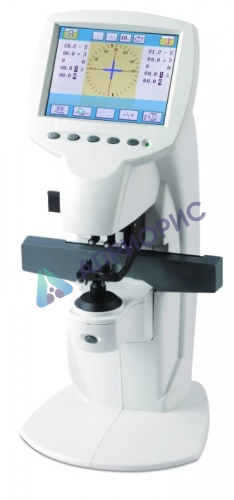

Диоптриметры представляют собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:
- жидкокристаллический цветной монитор, на котором отражается вся информация о проводимых измерениях;
- панель управления на мониторе, предназначенная для настройки диоптриметра и изменения режимов работы;
- печатающее устройство, предназначенное для вывода результатов измерений на бумажный носитель;
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на опоре для линз.
- маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметры пломбируются со стороны основания прибора.
На диоптриметрах имеются шильдики с указанием: наименование диоптриметра, изготовителя; заводской номер и год выпуска прибора.
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в память программ управляющего микроконтроллера прибора.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств, в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | FLBBUSER |
| Номер версии (идентификационный номер) (ПО) | 1х.х.В CDPU* |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей |
| *где 1… В CDPU — версия метрологически значимой части ПО; х — версия сборки ПО | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
| Основной (измерительный) блок | |
| Диапазон измерений: | |
| — сферической рефракции, дптр | от -25 до +25 |
| — призматического действия, прдптр | от 0,5 до 12,0 |
| Диапазон показаний: | |
| — сферической рефракции, дптр | от -25 до +25 |
| — цилиндрической рефракции, дптр | от -10 до +10 |
| — призматического действия, прдптр | от 0 до 15 |
| — по угловой шкале, … ° | от 0 до180 |
| Дискретность показаний: | |
| — сферической рефракции, дптр | 0,01; 0,06; 0,12; 0,25 |
| — цилиндрической рефракции, дптр | 0,01; 0.06; 0,12; 0,25 |
| — призматического действия, прдптр | 0,01 |
| — по угловой шкале, . ° | 1 |
| в диапазоне от 0 до ±5,00 дптр | ±0,06 |
| в диапазоне свыше ±5,00 до ±10,00 дптр | ±0,09 |
| в диапазоне свыше ±10,00 до ±15,00 дптр | ±0,12 |
| в диапазоне свыше ±15,00 до ±20,00 дптр | ±0,18 |
| в диапазоне свыше ±20,00 дптр | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений призматического действия, прдптр | |
| в диапазоне от 0,50 до 5,00 прдптр | ±0,10 |
| в диапазоне свыше 5,00 до 10,00 прдптр | ±0,20 |
| в диапазоне свыше 10,00 прдптр. | ±0,30 |
| Пределы допускаемой абсолютной погрешности измерений углов, …° | ±1 |
| Пределы допускаемой отклонения параллельности упора для оправы относительно линии 0-180° угловой шкалы, . ° | ±1,0 |
| Система маркировки линз | |
| Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм | ±0,5 |
| Пределы допускаемой абсолютной погрешности нанесения маркером оси, . ° | ±1 |
| Технические характеристики | |
| Электропитание от сети переменного тока:
— напряжением, В (%) — частотой, Гц |
(от110 до 220)(±10) 50/60 |
| Потребляемая мощность, Вт, не более | 40 |
| Монитор | TFT цветной монитор, 320х 240 |
| Интерфейс | RS-232C |
| Г абаритные размеры, мм, (Д х В х Ш), не более | 210x408x194 |
| Масса, кг, не более | 3,6 |
| Условия эксплуатации:
— диапазон рабочих температур, оС — относительная влажность воздуха при 25 оС, %, не более — атмосферное давление, кПа |
от 10 до 35 85
от 84 до 106 |
Поверка осуществляется по документу МП 025.М44-16 «Диоптриметры автоматические ALMAS FL-8600P. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «20» апреля 2016 г. Основные средства поверки:
Комплект приспособлений для поверки диоптриметров КПП в ранге рабочий эталон, согласно МИ 3439-2014 Рекомендация «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Основные метрологические характеристики:
- Диапазон измерений вершинной рефракции от -25,00 до +25,00 дптр; Ai= ± 0,02^ ± 0,08 дптр;
- Диапазон измерений призматического действия от 0,50 до 10,00 прдптр; Up= ± 0,06^ ± 0,12 прдптр.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- «Диоптриметр автоматический ALMAS FL-8600P. Руководство по эксплуатации», раздел 1 «Измерение», раздел 2 «Измерение линзы в оправе».
Нормативные документы
- Нормативные документы, устанавливающие требования к диоптриметрам автоматическим ALMAS FL-8600P
- ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры МИ 3439-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической силы очковой оптики
