Поверка динамометра электронного на растяжение, сжатие и универсальные ТМ
Поверка осуществляется по документу МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013 г.
Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-2009.
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» руководства по эксплуатации «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Руководство по эксплуатации» 4273-063-18217119-2006 РЭ.
Нормативные и технические документы, устанавливающие требования к динамометрам электронным на растяжение, сжатие и универсальные ТМ
- ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
- ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
- ТУ 4273-063-18217119-2006 Динамометры электронные на растяжение, сжатие и универсальные ТМ. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений статических сил растяжения и сжатия.
Поверка динамометра электронного на растяжение, сжатие и универсальные ТМ

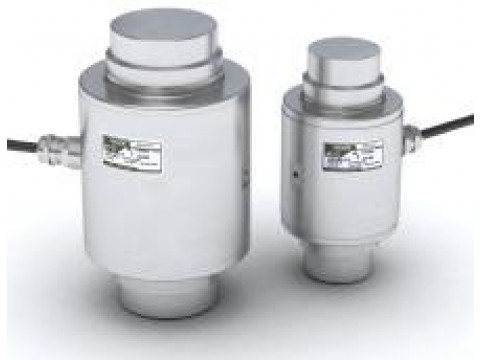

Динамометр состоит из датчика силоизмерительного тензорезисторного (далее — датчик) с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устройством (далее — преобразователь), соединительного кабеля и кабеля питания. Датчик силоизмерительный соединен с вторичным измерительным преобразователем соединительным кабелем. Датчик силоизмерительный состоит из упругого элемента и силовводящих элементов. Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Преобразователь имеет интерфейс RS 232/485 для подключения динамометра к персональному компьютеру.
Маркировка динамометра выполнена в виде пластиковой наклейки, закрепленной на передней панели преобразователя и на упругом элементе, на которой нанесены следующие данные:
- наименование предприятия-изготовителя;
- обозначение динамометра;
- заводской номер;
- значение наименьшего предела измерения;
- значение наибольшего предела измерения;
- дискретность отсчетного устройства;
- год выпуска;
- знак утверждения типа.
Программное обеспечение
В динамометрах используется встроенное в преобразователь программное обеспечение (ПО). Программное обеспечение выполняет функции по сбору, передаче, обработке и предоставлению измерительной информации. Для предотвращения несанкционированного доступа, у преобразователей ТВ-014 в пластиковом корпусе используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется (рис. 7). Остальные преобразователи защищены административным паролем и электронным клеймом — случайно генерируемым числом, которое автоматически обновляется после каждой юстировки. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.
Идентификационные данные ПО приведены
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Динамометр
электронный |
ТВ-015НД
ТВ-003П ТВ-014 |
12.Н
С.4.214 С.16 |
_* | _* |
| Примечание:
* Конструкция динамометра не допускает вычисление цифрового идентификатора ПО. |
||||
Идентификация программы: номер версии программного обеспечения отображается на дисплее преобразователя при включении динамометра, при помощи специальных команд описанных в Руководстве по эксплуатации на преобразователях ТВ-015НД и ТВ-003П возможно отразить цифровое значение электронного клейма.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
| Класс точности динамометра по ГОСТ Р 552232012 | Предельные значения, % | ||||||
| допускаемой относительной погрешности | b | b’ | fc | fo | V | с | |
| 00 | ± 0,06 | 0,05 | 0,025 | ± 0,025 | ± 0,012 | 0,07 | 0,025 |
| 0,5 | ± 0,12 | 0,10 | 0,05 | ± 0,05 | ± 0,025 | 0,15 | 0,05 |
| 1 | ± 0,24 | 0,20 | 0,10 | ± 0,10 | ± 0,050 | 0,30 | 0,10 |
| 2 | ± 0,45 | 0,40 | 0,20 | ± 0,20 | ± 0,10 | 0,50 | 0,20 |
| Примечание: Динамометры ТМС-2000 выпускаются только классов точности 1 и 2 | |||||||
Наибольшие пределы измерений, масса и габаритные размеры упругих элементов датчиков приведены
| Модифи
кация |
Наибольший предел измерений (НПИ), кН | Масса упругих элементов датчиков, кг, не более | Габаритные размеры упругих элементов датчиков, мм, не более | |||
| длина | ширина | высота | диаметр | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ТМР-1 | 1 | 1,0 | 80 | 40 | 80 | — |
| ТМР-2 | 2 | 1,0 | 80 | 40 | 80 | — |
| ТМР-5 | 5 | 1,0 | 80 | 40 | 80 | — |
| ТМР-10 | 10 | 1,4 | 95 | 40 | 90 | — |
| ТМР-20 | 20 | 1,4 | 100 | 40 | 95 | — |
| ТМР-30 | 30 | 4,0 | 120 | 60 | 120 | — |
| ТМР-50 | 50 | 4,0 | 120 | 75 | 250 | — |
| ТМР-70 | 70 | 5,0 | 120 | 80 | 250 | — |
| ТМР-100 | 100 | 9,5 | 140 | 140 | 450 | — |
| ТМР-200 | 200 | 11 | 160 | 140 | 450 | — |
| ТМР-300 | 300 | 11 | — | — | 450 | 125 |
| ТМР-500 | 500 | 13 | — | — | 760 | 130 |
| ТМР-1000 | 1000 | 17 | — | — | 760 | 130 |
| ТМС-1 | 1 | 1,0 | — | — | 30 | 100 |
| ТМС-2 | 2 | 1,0 | — | — | 30 | 100 |
| ТМС-5 | 5 | 1,5 | — | — | 50 | 100 |
| ТМС-10 | 10 | 1,5 | — | — | 50 | 100 |
| ТМС-20 | 20 | 2,0 | — | — | 50 | 100 |
| ТМС-50 | 50 | 3,0 | — | — | 90 | 100 |
| ТМС-100 | 100 | 4,0 | — | — | 150 | 75 |
| ТМС-150 | 150 | 4,0 | — | — | 150 | 75 |
| ТМС-200 | 200 | 4,5 | — | — | 150 | 75 |
| ТМС-250 | 250 | 4,5 | — | — | 150 | 75 |
| ТМС-300 | 300 | 4,5 | — | — | 150 | 75 |
| ТМС-500 | 500 | 4,5 | — | — | 150 | 75 |
| ТМС-1000 | 1000 | 6,0 | — | — | 180 | 105 |
| ТМС-2000 | 2000 | 7,5 | — | — | 150 | 110 |
| ТМУ-1 | 1 | 1,0 | 80 | 40 | 80 | — |
| ТМУ-2 | 2 | 1,0 | 80 | 40 | 80 | — |
| ТМУ-5 | 5 | 1,0 | 80 | 40 | 80 | — |
| ТМУ-10 | 10 | 1,5 | 95 | 40 | 90 | — |
| ТМУ-20 | 20 | 1,5 | 100 | 40 | 95 | — |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ТМУ-30 | 30 | 4,0 | 120 | 60 | 120 | — |
| ТМУ-50 | 50 | 4,0 | 120 | 60 | 120 | — |
| ТМУ-70 | 70 | 4,0 | 120 | 60 | 120 | — |
| ТМУ-100 | 100 | 9,5 | 140 | 85 | 140 | — |
| ТМУ-200 | 200 | 11 | 160 | 85 | 160 | — |
Габаритные размеры преобразователя, мм
- (длина, ширина, высота), не более………………………………………………………… 175, 85, 50
- Масса преобразователя, кг, не более……………………………………………………. 2,5
Питание динамометров осуществляется от сети переменного тока с параметрами:
- напряжение, В………………………………………………………………. от 187 до 242
- частота, Гц………………………………………………………………………… от 49 до 51
- потребляемая мощность, Вт, не более…………………………………………………. 10
Условия эксплуатации:
- область нормальных значений
- температуры окружающего воздуха, °С…………………………………………….. от + 15 до + 35
- область нормальных значений относительной влажности, %…………….. от 45 до 85
- Вероятность безотказной работы за 1000 часов………………………………………….0,9
Поверка осуществляется по документу МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013 г.
Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-2009.
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» руководства по эксплуатации «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Руководство по эксплуатации» 4273-063-18217119-2006 РЭ.
Нормативные и технические документы, устанавливающие требования к динамометрам электронным на растяжение, сжатие и универсальные ТМ
- ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
- ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
- ТУ 4273-063-18217119-2006 Динамометры электронные на растяжение, сжатие и универсальные ТМ. Технические условия.
