Поверка дефектоскопа вихретокового ВИТ-4
Поверка дефектоскопа вихретокового ВИТ-4 производится в соответствии с МП 427672-004-20872624-2010 «Дефекгоскоп вихретоковый ВИТ-4. Методика поверки» (обязательное приложение А к руководству по эксплуатации РЭ 427672-004-20872624-2004), утверждённой ГЦИ СИ ФГУ «УРАЛТЕСТ» в марте 2010 г.
Основные средства поверки:
- Контрольный образец с искусственными дефектами КО (входит в комплект поставки
дефектоскопа) - Образцы шероховатости поверхности сравнения ОШС по ГОСТ 9378-93. Набор ШП (шлифование плоское). Номинатшные значения параметра К. 3,2; 1,6; 0,8; 0,4; 0,2; 0,1 мкм
- Погрешность (+12, -17) %3
- Микроскоп отсчётньп3 М 1Б-2. диапазон измерения до 6,5 мм, погрешность не более ±0,02 мм;
- Индикатор часового типа ИЧ-10 по ГОСТ 577-68 с измерительным наконечником в форме лезвия с закруглённым концом длиной не менее 6 мм, толщиной не более 0,1 мм.
- Диапазон измерения до 10 мм. Класс точности 1;
- Плита поверочная по ГОСТ 10905-86. Размер плиты 250х250 мм. Класс точности 2;
- Штатив с магнитным основанием ШМ-IIH по ГОСТ 10197-70.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Дефектоскопы вихретоковые ВИТ-4 (далее — дефектоскоп) предназначены для измерения глубины поверхностных дефектов типа прорези в объектах из ферромагнитных сталей, а также для обнаружения и оценки глубины поверхностных трещин на изделиях, изготовленных из ферромагнитных и неферромагнитных сталей и из сплавов на основе цветных металлов. Поверка дефектоскопа вихретокового ВИТ-4 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Принцип действия дефектоскопа основан на измерении амплитуды и частоты сигнала вихретокового преобразователя при взаимодействии внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля внешним электромагнитным полем (комбинация амплитудного и частотного методов вихретокового неразрушающего контроля).

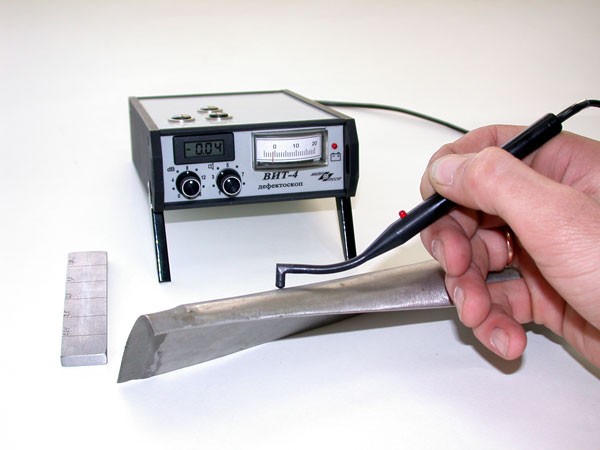

Дефектоскоп состоит из электронного блока и вихретокового преобразователя, соединенного с электронным блоком кабелем.
Поверка дефектоскопа вихретокового ВИТ-4
На передней панели электронного блока дефектоскопа размещены органы управления и индикации — цифровой жидкокристаллический дисплей, стрелочный прибор, светодиод индикации дефекта, переключатель чувствительности, ручка регулировки громкости звуковой индикации, кнопка включения и настройки. На задней панели размещены разъемы для подключения вихретокового преобразователя и наушников, батарейный отсек.
В корпус вихретокового преобразователя встроен дублирующий светодиод индикации дефекта.
В дефектоскопе предусмотрены четыре вида индикации:
- световая — срабатывает при пересечении трещины вихретоковым преобразователем;
- стрелочная — позволяет оценивать глубину трещин путем сравнения величины отклонения стрелки при размещении вихретокового преобразователя на искусственном дефекте известной глубины и на трещине в контролируемом изделии;
- звуковая — обеспечивает изменение, пропорциональное величине отклонения стрелки, частоты звукового сигнала встроенного динамика или наушников при сканировании поверхности контролируемого изделия вихретоковым преобразователем;
- цифровая — позволяет измерять глубину искусственных дефектов типа прорези на мерах моделей дефектов, изготовленных из ферромагнитных сталей.
В дефектоскопе предусмотрена возможность обнаружения и оценки глубины поверхностных трещин в изделиях с плоской и криволинейной поверхностью, а также через слой непроводящего покрытия.
Электрическое питание дефектоскопа осуществляется от элемента питания 6LR22 (9 В), размещаемого в батарейном отсеке дефектоскопа.
Для настройки чувствительности и проверки работоспособности дефектоскопа используется контрольный образец КО-Ст с искусственными дефектами в виде прорези прямоугольного профиля. Контрольный образец входит в комплект поставки дефектоскопа.
Для ограничения несанкционированного доступа к внутренним частям дефектоскопа на крепежный винт задней панели дефектоскопа наклеивается пломбировочная этикетка.
Нанесение знаков поверки на корпус дефектоскопа не предусмотрено.
| Порог чувствительности
— без покрытия (минимальное значение глубины обнаруживаемых естественных или искусственных трещин длиной не менее 5мм при шероховатости поверхности до Ra 3.2) глубина, мм, не более — через диэлектрическое покрытие (максимальная толщина покрытия, при которой надежно выявляются естественные или искусственные трещины глубиной 4мм и более) толщина покрытия, мм, не менее Примечание: Надежное обнаружение трещин предполагает отклонение стрелки не менее, чем на 5 дел. шкалы и обязательное срабатывание световой индикации. |
0.2
2 |
| Суммарная погрешность измерения (по цифровому индикатору) глубины искусственных трещин на образце, входящем в комплект поставки, для доверительной вероятности 0,95 не должна превышать, мм
Примечание: Погрешность нормируется только для трещин до 2мм глубиной включительно. Погрешность на трещине 4мм не нормируется. |
±(0.05+0.2хН)
где Н — значение глубины, обозначенное на образце. |
| Рабочее напряжение питания дефектоскопа от батареи 6F22, В | 6 — 9 |
| Потребляемый ток, мА, не более | 7 |
| Габаритные размеры, мм, не более | 40х100х155 |
| Масса с батареей питания, кг, не более | 0.45 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Среднее время восстановления работоспособного состояния, мин, не более | 60 |
| Установленный срок службы до списания, лет, не менее | 8 |
Поверка дефектоскопа вихретокового ВИТ-4 производится в соответствии с МП 427672-004-20872624-2010 «Дефекгоскоп вихретоковый ВИТ-4. Методика поверки» (обязательное приложение А к руководству по эксплуатации РЭ 427672-004-20872624-2004), утверждённой ГЦИ СИ ФГУ «УРАЛТЕСТ» в марте 2010 г.
Основные средства поверки:
- Контрольный образец с искусственными дефектами КО (входит в комплект поставки
дефектоскопа) - Образцы шероховатости поверхности сравнения ОШС по ГОСТ 9378-93. Набор ШП (шлифование плоское). Номинатшные значения параметра К. 3,2; 1,6; 0,8; 0,4; 0,2; 0,1 мкм
- Погрешность (+12, -17) %3
- Микроскоп отсчётньп3 М 1Б-2. диапазон измерения до 6,5 мм, погрешность не более ±0,02 мм;
- Индикатор часового типа ИЧ-10 по ГОСТ 577-68 с измерительным наконечником в форме лезвия с закруглённым концом длиной не менее 6 мм, толщиной не более 0,1 мм.
- Диапазон измерения до 10 мм. Класс точности 1;
- Плита поверочная по ГОСТ 10905-86. Размер плиты 250х250 мм. Класс точности 2;
- Штатив с магнитным основанием ШМ-IIH по ГОСТ 10197-70.
