Поверка дефектоскопа ультразвукового УД9812 Уралец

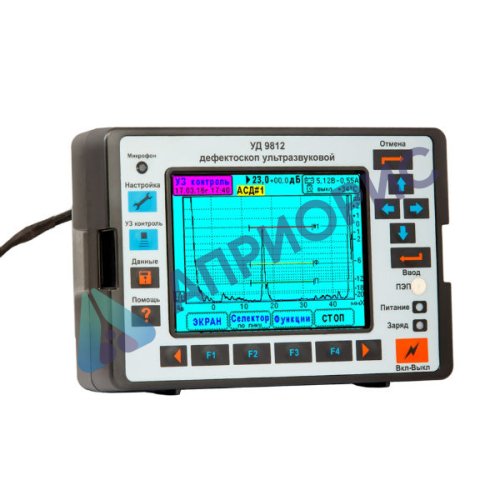

Ультразвуковой дефектоскоп УД9812 Уралец – прибор общего назначения, предназначенный для неразрушающего контроля изделий из металла и пластмасс толщиной от 0,5мм до 6000мм. на наличие дефектов типа нарушения сплошности и однородности. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по  ГОСТ Р 55724-2013 (взамен ГОСТ 14782-86). Поверка дефектоскопа ультразвукового УД9812 Уралец осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

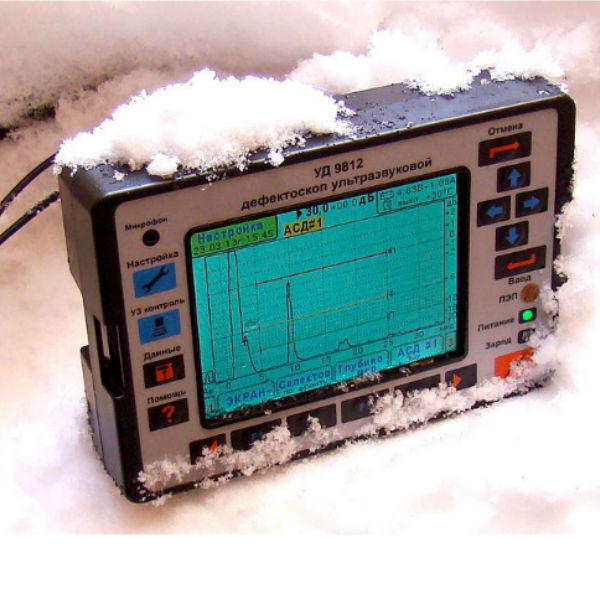

УЗ дефектоскоп УД9812 используется для как для работы в цехах, так и в монтажных условиях, в том числе в районах крайнего севера (до -30°). Дефектоскоп Уралец внесен в Госреестр РФ (описание типа средства измерения) и республики Казахстан, а так же ведомственный реестр ОАО «Газпром». Обучение работе с ультразвуковым дефектоскопом УД9812 Уралец  можно пройти в нашем учебном центре оснащенном данным прибором.

Дефектоскоп «Уралец» создан на современной зарубежной элементной базе. Применение высоких технологий позволило резко сократить размеры и вес прибора и одновременно увеличить скорость обработки данных. УД9812 снабжен калиброванным аттенюатором и прецизионным измерителем задержки сигналов, это позволяет использовать его для измерения физических характеристик материалов – затухания и скоростей звука.

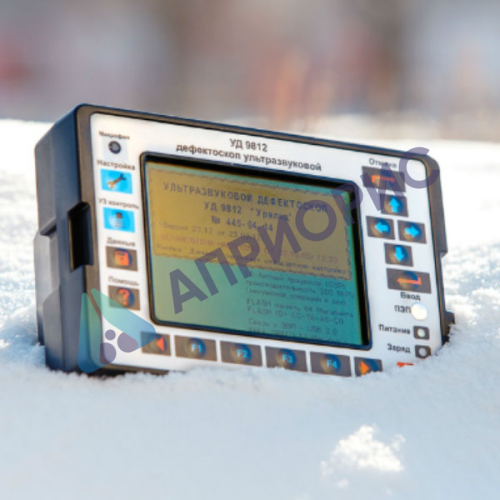

Поверка дефектоскопа ультразвукового УД9812 Уралец

Электрический тракт дефектоскопа УД9812 Уралец поддерживает работу с любыми согласованными ультразвуковыми преобразователями с частотой от 0,6 до 12 МГц, в том числе с зарубежными преобразователями фирм Krautkramer, Panametrics, Sonatestи др. Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер преобразователя и его параметры. Дополнительно информация о преобразователе записывается в данные настройки и в данные результатов контроля.

В приемнике акустических сигналов УД9812 дефектоскопа установлены цифровые фильтры реального времени, которые формируют его амплитудно-частотную характеристику. Общая производительность фильтров составляет 7,2 миллиарда операций в секунду. В результате обработанные сигналы имеют низкий уровень шумов и получена идеальная воспроизводимость частотных характеристик приемника.

Дефектоскоп УД9812 позволяет наблюдать высокочастотные ультразвуковые сигналы и измерять их параметры. В частности, в приборе реализован режим измерения задержки ВЧ сигнала методом перехода через ноль — это режим, применяемый в ультразвуковых толщиномерах. Так же имеется возможность определения частоты эхосигнала.

Прибор содержит энергонезависимую память объемом 64 МБ, в которую записываются данные настройки и данные ультразвукового контроля. Следует отметить, в приборе сохраняются не картинки экрана, а сами сигналы и параметры дефектоскопа при их получении. Тогда данные контроля становятся «живыми». При просмотре данных контроля на дефектоскопе или на персональном компьютере работает селектор, что позволяет измерить параметры каждого их эхосигналов на развертке и проанализировать их. Дефектоскоп УД9812 Уралец имеет встроенную систему записи-воспроизведения голосовых сообщений. Данные настройки и данные неразрушающего контроля сопровождаются голосовыми комментариями дефектоскописта. Общая длительность записи голоса составляет 2 часа 11 мин. Данная система более эргономична по сравнению с вводом информации посредством клавиш.

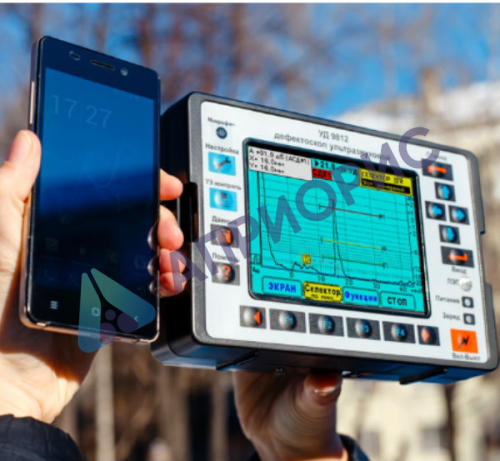

Связь прибора с персональным компьютером осуществляется через шину USB при скорости передачи данных 12 мегабит/с. Скоростная связь с компьютером резко сокращает время передачи данных контроля. С другой стороны появляется возможность передачи данных прозвучивания в реальном времени. Дефектоскоп УД9812 может использоваться в качестве периферийного устройства ЭВМ в системах ультразвукового контроля. Уралец дефектоскоп имеет ряд сервисных устройств, таких как часы с календарем, измеритель напряжения и тока аккумулятора, измеритель темпера.
