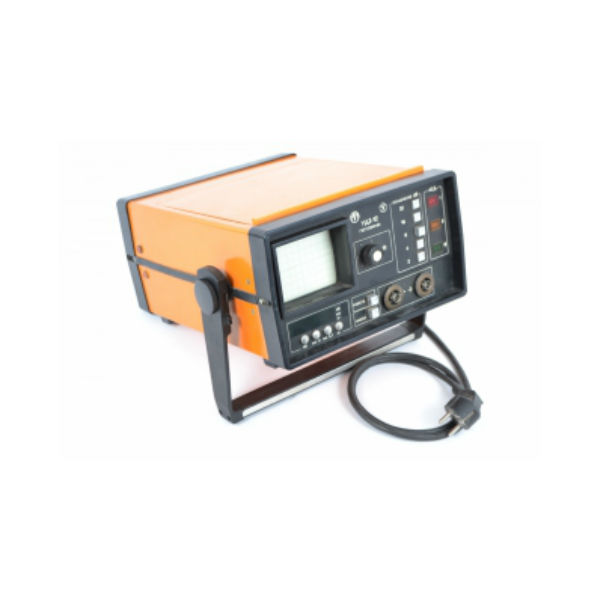

Поверка дефектоскопа ультразвукового УД2-12
Поверка осуществляется по методике поверки МИ 571-84 «ГСИ. Дефектоскоп ультразвуковой ГСП УД-12УП. Методика поверки».
Основные средства поверки:
- Осциллограф С1-65А, диапазон измерений: 25мв — 300В, 25нс — 0,5с.;
- Контрольные образцы №2, №3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, скорость продольной ультразвуковой волны (5900±118) м/с;
- Контрольный образец №1 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, скорость продольной ультразвуковой волны при температуре окружающего воздуха (25±10)°С – (2760±148) м/с.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Для измерения отношений амплитуд сигналов от дефектов, ультразвукового контроля продукции на наличие дефектов (обнаружение дефектов) типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий с шероховатостью поверхности Rz не более 250 мкм и сварных соединений, для измерения глубины и координат их залегания при работе на частотах 0,62; 1,25; 1,8; 2,5; 5,0 МГц. Могут быть применены в машиностроении, металлургической промышленности, на железнодорожном и трубопроводном видах транспорта, энергетике для контроля изделий основного производства и технологическогоо борудования. Поверка дефектоскопа ультразвукового УД2-12 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка дефектоскопа ультразвукового УД2-12
- Выявление дефектов типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.
- Измерение глубины залегания и определение координат дефектов, а также отношение амплитуд сигналов от дефектов.
- Использование для ручного контроля эхо-, теневым и зеркально-теневым методами, а также применение в малоканальных установках механизированного контроля.
Принцип действия ультразвукового дефектоскопа УД2-12:
Формируемый прибором зондирующий электрический импульс посредством пьезоэлектрического преобразователя (далее ПЭП) возбуждает в исследуемом изделии ультразвуковую волну (далее УЗ), фронт которой, отражаясь от области дефекта в материале, возвращается к приемному ПЭП, где преобразуется опять в электрический сигнал. Принятый сигнал усиливается и преобразуется к виду, удобному для регистрации и наблюдению. Зная скорость распространения УЗ волны в исследуемом материале и время ее прохождения от возбуждающего до приемного ПЭП, можно легко вычислить расстояние до дефекта, его координаты и размер. Все это выполняется дефектоскопом автоматически.
Технические возможности дефектоскопа УД2-12:
- Дефектоскоп обеспечивает контроль материалов со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с и затуханием продольных УЗК не более 3,9 дБ/см.
- Диапазон толщин контролируемого материала (по стали):- от 1 до 999 мм по цифровому индикатору;- от 1 до 5000 мм по экрану ЭЛТ.
В зависимости от области применения дефектоскоп комплектуется:
- контактными прямыми совмещенными и раздельно-совмещенными, наклонными совмещенными и раздельно-совмещенными преобразователями с номинальными частотами 0,62; 1,25; 1,8; 2,5; 5,0 MHz.
- блоком автономного питания, зарядным устройством для зарядки аккумуляторов автономного блока питания.
- раздельными трансформаторами для питания электронного блока от сети переменного тока с номинальным напряжением 24 V, 36 V, 220 V.
Особенности дефектоскопа УД2-12:
- индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
- индикация изменения амплитуды сигнала в децибелах на цифровом табло;
- подключение внешних устройств для регистрации аналогового сигнала;
- регулировка амплитуды сигнала генератора с сохранением спектра;
- настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
- компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
- измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов
Номинальные частоты, МГц | 1,25; 1,8; 2,5; 5,0; 10,0 |
Диапазон зоны контроля при работе с преобразователями, мм: — прямыми — раздельно-совмещенными — наклонными |
5…400 1…30 1…50 |
Длительность развертки, мс | 15…1500 |
Абсолютная чувствительность на частоте 1,25 МГц, дБ | не менее 100 |
Неравномерность выравнивания амплитуд сигналов в диапазоне зоны контроля, дБ | 6 |
Питание, В: — от сети переменного тока частотой 50Гц — от аккумуляторной батареи |
220; 36; 24; 12 |
Время непрерывной работы от аккумуляторной батареи, ч | 8 |
Габаритные размеры, мм | 170x280x350 |
Масса с аккумуляторной батареей, кг | 8,4 |
Температура окружающего воздуха, °С | -10…+50 |
Поверка осуществляется по методике поверки МИ 571-84 «ГСИ. Дефектоскоп ультразвуковой ГСП УД-12УП. Методика поверки».
Основные средства поверки:
- Осциллограф С1-65А, диапазон измерений: 25мв — 300В, 25нс — 0,5с.;
- Контрольные образцы №2, №3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, скорость продольной ультразвуковой волны (5900±118) м/с;
- Контрольный образец №1 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, скорость продольной ультразвуковой волны при температуре окружающего воздуха (25±10)°С – (2760±148) м/с.
