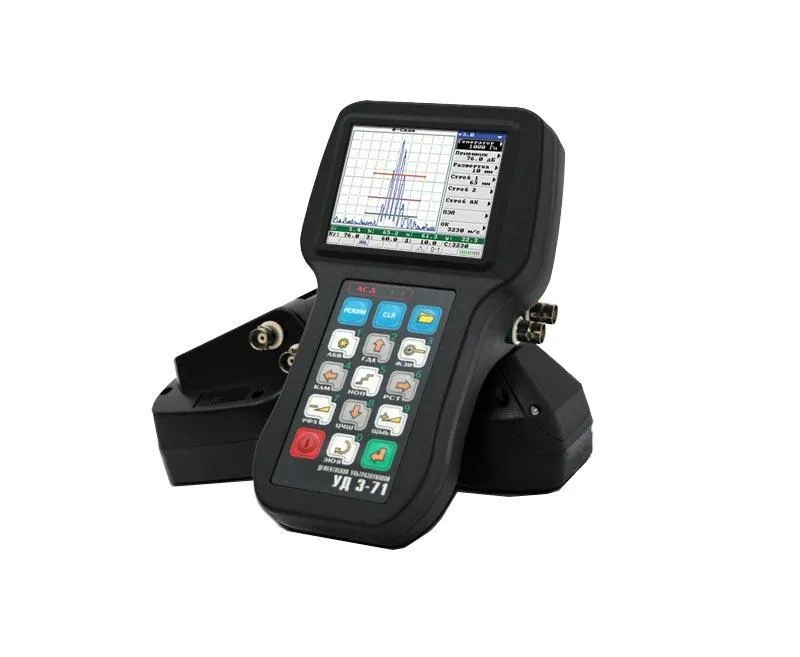

Поверка дефектоскопа ультразвукового УД 3-71
Поверка дефектоскопов проводится в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации дефектоскопа ультразвукового УД3-71.76005454.03.01.06 РЭ, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2006 г.
Основные средства поверки: осциллограф универсальный С 1-99 (диапазон частот от 10 Гц до 50 МГц, амплитуда сигналов до 300 В, погрешность ± 5 °/о), прибор для поверки ультразвуковых дефектоскопов — тестер ультразвуковой МХ01-УЗТ-1 (диапазон затуханий от 0 дБ до 101 дБ, диапазон частот от 0 Гц до 10 МГц, погрешность ± (0,1 + 0,0075N) дБ, где N — значение устанавливаемого ослабления, дБ), комплект КОУ-2 ТУ М 25-06.1847-78 (образцы СО-1, СО-2, СО-3), комплект ультразвуковых стандартны образцов толщины КУСОТ-180 (диапазон толщин от 0,2 до 300 мм).
Межповерочный интервал —1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 23667-85 Дефектоскопы ультразвуковые. Методы измерения основных параметров, ГОСТ 12.1.001-89 ССБТ. Ультразвук. Общие требования безопасности, ТУ 4276-002-76005454-2006 Дефектоскоп ультразвуковой УД3-71. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений; измерений глубины и координат залегания дефектов; измерений толщины изделий при одностороннем доступе к ним; измерений отношений амплитуд сигналов, отраженных от дефектов; измерений эквивалентных размеров дефектов; оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах, для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности.
Поверка дефектоскопа ультразвукового УД 3-71
В основу работы дефектоскопов положена способность УЗК, возбуждаемых пьезоэлектрическими преобразователями, распространяться в контролируемом изделии и отражаться от границ материалов с различной скоростью и затуханием ультразвука и внутренних дефектов. Отраженные от дефектов или неоднородностей контролируемого изделия УЗК воспринимаются пьезоэлектрическими преобразователями, усиливаются, преобразуются в цифровой код, обрабатываются компьютером и выдаются на дисплей. Отображение сигналов на дисплее осуществляется в виде развертки типа А (А-Скан) и типа Б (Б-Скан). На дисплее также отображаются настройка дефектоскопов, измеренные параметры и состояние источника питания.
Дефектоскоп имеет следующие сервисные возможности:
- память программ настроек и результатов контроля;
- два независимых измерительных строба с автоматической трехуровневой сигнализацией дефекта (АСД) в каждом из них;
- строб АК — акустического контакта;
- режим «электронная лупа»;
- режим «стоп кадр» (режим фиксации изображения экрана);
- возможность отображения двухполупериодного сигнала, положительной, отрицательной полуволн и радиосигнала (Кг);
- возможность записи Б-Скана;
- возможность работы с АРД-диаграммами;
- ВОЗМОЖНОСТЬ калибровки ПЭП при ПОМОЩИ встроенных программ калибровки;
- временная регулировка чувствительности (ВРЧ);
- двухсторонняя связь дефектоскопа с персональным компьютером (ПЭВМ) для протоколирования процедуры контроля и ввода программ настроек из ПЭВМ в память дефектоскопа.
Диапазон частот ультразвуковых колебаний дефектоскопов, МГц | 0,4 | … 15,0 | |
Диапазон изменений коэффициента усиления приемного тракта дефектоскопов, дБ . | 0 … | 100 | |
Диапазон скорости распространения УЗК, м/с | 1000 | … 15000 | |
Диапазон установки угла ввода УЗК пьезоэлектрического
преобразователя (ПЭП), угловые градусы |
0 | , . 90 | |
Диапазон измерений глубины и координат залегания дефектов (по стали), мм | 1 . , | , 6000 | |
Пределы допускаемой основной абсолютной погрешности
измерений глубины залегания дефекта, мм, |
± (0,1 + 0,005Н), | ||
где Н — численное значение измеренной глубины залегания дефекта | |||
Пределы допускаемой основной абсолютной погрешности
измерений координат залегания дефектов, мм |
± (0,2 ± (0,2 |
+ 0,01 Х), + 0,01 У), |
|
где Х, У — численные значения измеренных координат дефекта | |||
Диапазон измерений толщины изделий, мм | 0,5 … | 6000,0 | |
Пределы допускаемой основной абсолютной погрешности
измерений толщины изделий, мм, |
+ (0,1 | + ОО5Ь), | |
где h- численное значение измеренной толщины изделия | |||
Диапазон измерений эквивалентного диаметра отражателя, мм | 1 | … 20 | |
Диапазон измерений эквивалентной площади отражателя, ммг | 0,8 … | 314,0 | |
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, °/о | ± 15 | ||
Диапазон измерений отношения амплитуд УЗК сигналов, дБ | 20 | … 80 | |
Пределы допускаемой основной абсолютной погрешности
измерений отношения амплитуд сигналов, дБ |
± (0,2 | + 0,03N), | |
где N — величина измеренного отношения амплитуд сигналов | |||
Габаритные размеры, не более, мм | 188 х | 107 х 78 | |
Масса, не более, кг | 0,8 | ||
Электрическое питание номинальным напряжением, В | 12 |
Поверка дефектоскопов проводится в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации дефектоскопа ультразвукового УД3-71.76005454.03.01.06 РЭ, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2006 г.
Основные средства поверки: осциллограф универсальный С 1-99 (диапазон частот от 10 Гц до 50 МГц, амплитуда сигналов до 300 В, погрешность ± 5 °/о), прибор для поверки ультразвуковых дефектоскопов — тестер ультразвуковой МХ01-УЗТ-1 (диапазон затуханий от 0 дБ до 101 дБ, диапазон частот от 0 Гц до 10 МГц, погрешность ± (0,1 + 0,0075N) дБ, где N — значение устанавливаемого ослабления, дБ), комплект КОУ-2 ТУ М 25-06.1847-78 (образцы СО-1, СО-2, СО-3), комплект ультразвуковых стандартны образцов толщины КУСОТ-180 (диапазон толщин от 0,2 до 300 мм).
Межповерочный интервал —1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 23667-85 Дефектоскопы ультразвуковые. Методы измерения основных параметров, ГОСТ 12.1.001-89 ССБТ. Ультразвук. Общие требования безопасности, ТУ 4276-002-76005454-2006 Дефектоскоп ультразвуковой УД3-71. Технические условия
