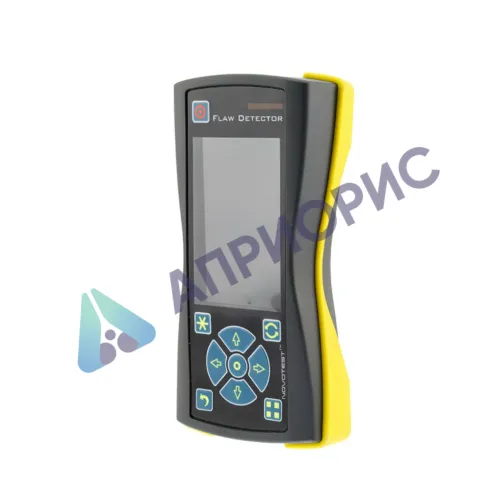

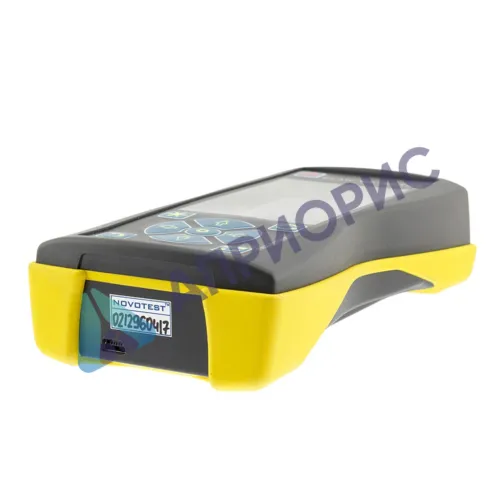

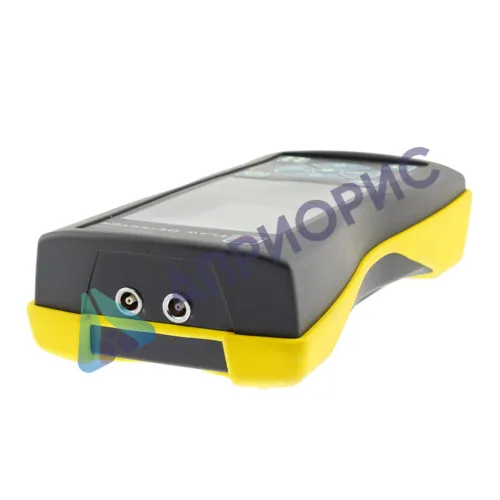

Поверка дефектоскопа ультразвукового NOVOTEST УД2301
Поверка осуществляется по документу МП АПМ 32-18 «Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301). Методика поверки», утвержденному ООО «Автопрогресс-М» 05.04.2018 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-13);
- комплект образцов с искусственными отражателями КМД4-У (рег. № 35581-07);
- контрольный образец СО-2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (рег. № 6612-99);
- микроскоп универсальный УИМ-23 (рег. № 3705-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Особенности
- миниатюрные размеры
- небольшой вес
- цветной большой дисплей с высоким разрешением
- наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
- возможность работы с любыми пьезопреобразователями
- частотный диапазон с плавной регулировкой от 1 до 10МГц
- отображение шкалы развертки как в микросекундах, так и в миллиметрах
- наличие всех необходимых режимов работы — АСД, ВРЧ, АРД
- два независимых строба с индивидуально настраиваемой логикой срабатывания
- автоматическое или ручное построение кривой ВРЧ (до 32 точек)
- наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
- наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
- два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
- построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
- режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
- возможность гибкой настройки интерфейса прибора
- в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
- архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
- 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
- мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений. Поверка дефектоскопа ультразвукового NOVOTEST УД2301 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.
Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.
Поверка дефектоскопа ультразвукового NOVOTEST УД2301

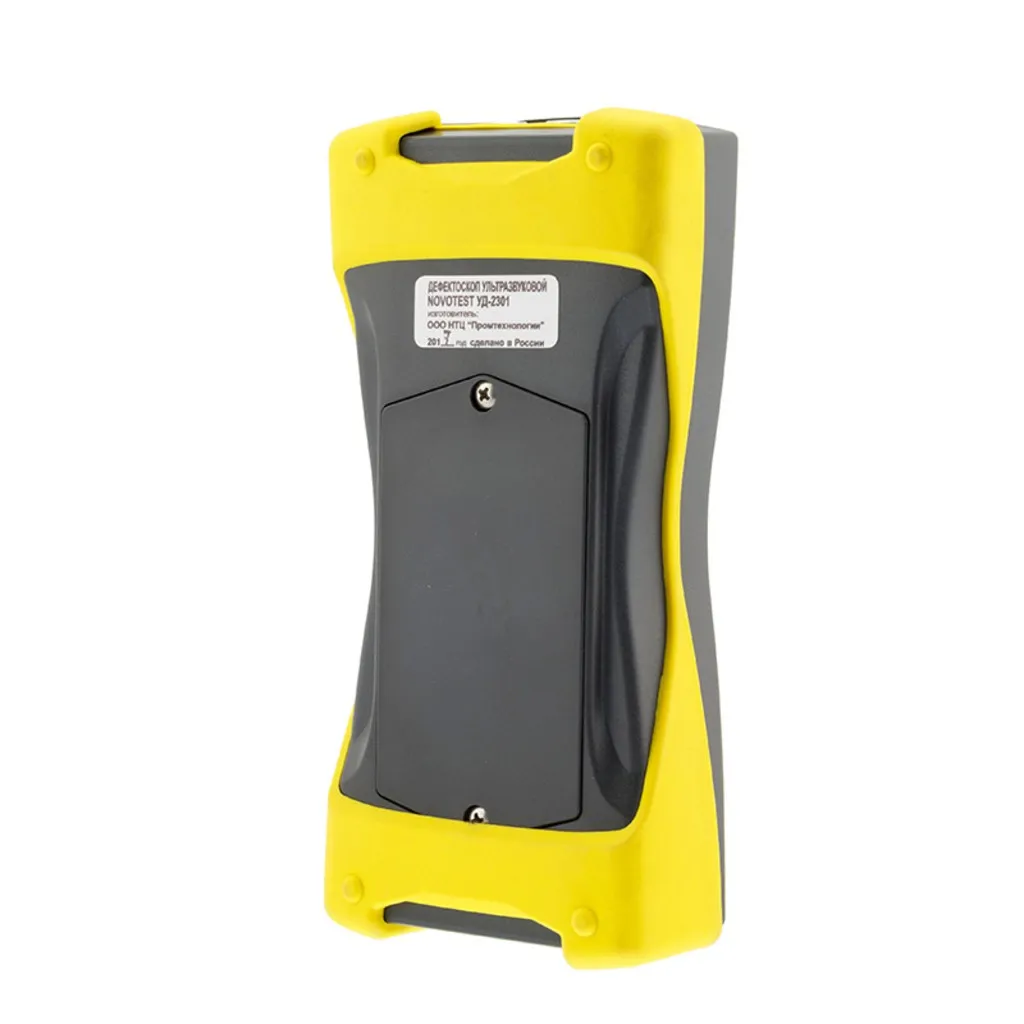

Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами — бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.
Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент — в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.
Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.
Особенности NOVOTEST УД2301
- миниатюрные размеры
- небольшой вес
- цветной большой дисплей с высоким разрешением
- наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
- возможность работы с любыми пьезопреобразователями
- частотный диапазон с плавной регулировкой от 1 до 10МГц
- отображение шкалы развертки как в микросекундах, так и в миллиметрах
- наличие всех необходимых режимов работы — АСД, ВРЧ, АРД
- два независимых строба с индивидуально настраиваемой логикой срабатывания
- автоматическое или ручное построение кривой ВРЧ (до 32 точек)
- наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
- наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
- два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
- построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
- режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
- возможность гибкой настройки интерфейса прибора
- в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
- архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
- 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
- мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.
Диапазон измеряемых глубин (по стали), мм | до 6000 |
Диапазон регулировки усиления | 125 дБ, с шагом 0,5 дБ |
Временная регулировка чувствительности (ВРЧ) | диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
Зондирующий импульс | настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
Память | настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
Рабочие температуры, град | -20…+50 |
Развертка мин.: 0 — 6 мкс макс.: 0 — 1000 мкс с шагом 25 нсЗадержка от 0 мкс до 1000мкс с шагом 25 нсМаксимальная толщина контролируемого материала до 6000 мм (эхо-режим)Диапазон скоростей 1000 — 9999 м/сЗадержка в призме 0 — 100 мкс с шагом 25 нсДемпфирование 50 омВходной импенданс 50 ом / 600 омЗондирующий импульс видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нсЧастота повторений ЗИ автоматически регулируемая от 10 до 600ГцОтсечка компенсированная, 0 — 90% высоты экранаУсилитель широкополосный 0.4-20 МГц (6 дБ)Диапазон регулировки усиления 125 дБ, с шагом 0.5 дБ Временная Регулировка Чувствительности (ВРЧ) Детектирование |
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высотеЗоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов.Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зонеИзмерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигналаИзмерение амплитуды в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояниеДисплей Цветной, TFT 480 х 320 точек 135 х 100 мм.Память до 32 гигабайтИнтерфейс USB,Разъемы преобразователей 2 LemoАккумулятор ААВремя работы до 5 часов с аккумулятором 2700 мА/ч Внешнее питание Диапазон рабочих температур Размер (В x Ш x Д) Масса |
Поверка осуществляется по документу МП АПМ 32-18 «Дефектоскопы ультразвуковые NOVOTEST УД2301 (UD2301). Методика поверки», утвержденному ООО «Автопрогресс-М» 05.04.2018 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-13);
- комплект образцов с искусственными отражателями КМД4-У (рег. № 35581-07);
- контрольный образец СО-2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (рег. № 6612-99);
- микроскоп универсальный УИМ-23 (рег. № 3705-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Особенности
- миниатюрные размеры
- небольшой вес
- цветной большой дисплей с высоким разрешением
- наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
- возможность работы с любыми пьезопреобразователями
- частотный диапазон с плавной регулировкой от 1 до 10МГц
- отображение шкалы развертки как в микросекундах, так и в миллиметрах
- наличие всех необходимых режимов работы — АСД, ВРЧ, АРД
- два независимых строба с индивидуально настраиваемой логикой срабатывания
- автоматическое или ручное построение кривой ВРЧ (до 32 точек)
- наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
- наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
- два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
- построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
- режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
- возможность гибкой настройки интерфейса прибора
- в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
- архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
- 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
- мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.
