Поверка дефектоскопа ультразвукового CTS 9009 PLUS
Поверка осуществляется по документу МП АПМ 44-18 «Дефектоскопы ультразвуковые SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E. Методика поверки», утвержденному ООО «Автопрогресс-М» 31.08.2018 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-13);
- осциллограф цифровой RIgOl DS2000, мод. DS2202 (рег. № 54989-13);
- частотомер универсальный GFC-8270H (рег. № 19818-00);
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольный образец СО-2 (рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Дефектоскопы ультразвуковые SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E (далее — дефектоскопы) предназначены для обнаружения дефектов и измерений глубины их залегания в изделиях, при технологическом контроле продукции в различных отраслях промышленности. Поверка дефектоскопа ультразвукового CTS 9009 PLUS осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка дефектоскопа ультразвукового CTS 9009 PLUS
Принцип действия дефектоскопов основан на методе акустического контроля. Импульсные сигналы заданной частоты и мощности вырабатываются генератором импульсов и преобразуются в ультразвуковые колебания пьезоэлектрическим преобразователями. Сформированная ультразвуковая волна проникает в объект контроля и, отражаясь от неоднородностей (границ дефектов) или донной поверхности, возвращается обратно. Отраженный ультразвуковой сигнал преобразуется преобразователем в электрический сигнал, который обрабатывается электронными блоками приемника. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и обратно, измеряется глубина залегания дефекта или толщина контролируемого изделия.
В дефектоскопах используются следующие методы акустического неразрушающего контроля: эхо — импульсный, эхо — зеркальный, эхо-теневой, дифракционный метод. Метод контроля реализуют с помощью преобразователей, включенных по совмещенной или раздельной схеме. Дефектоскопы могут обеспечивать различные методы ввода ультразвуковых колебаний в объект контроля: контактный, щелевой или иммерсионный.
Дефектоскопы состоят из электронного блока и преобразователя. Корпус электронного блока изготовлен из ударопрочного пластика. Для отображения информации используются жидкокристаллический дисплей или переносной персональный компьютер. Управление всеми параметрами осуществляется с передней панели электронного блока, либо с переносного персонального компьютера.
Электронный блок включает в себя функциональные клавиши, разъем подключения кабеля преобразователя, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация.
Дефектоскопы выпускаются в следующих модификациях: SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E, которые различаются между собой метрологическими и техническими характеристиками.
В дефектоскопах ультразвуковых SUPOR, SyncScan, Smartor реализованы возможности визуализации ультразвуковой дефектоскопии, толщинометрии, дифракционно-временного метода контроля (TOFD) и ультразвуковых фазированных решеток (ФР), подключение сканирующих устройств, позволяющих запись данных всех разверток одновременно (А-скан, B-скан, C-скан, D-скан, E-скан, S-скан, L-скан, R-скан, TOFD-скан) для проведения дальнейшей обработки на персональном компьютере.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование одного из винтов на тыльной стороне дефектоскопов, посредством нанесения защитной наклейки.
Программное обеспечение
Для работы с дефектоскопами применяется встроенного программное обеспечение, разработанное специально для дефектоскопов, которое служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа.
Особенности ультразвукового дефектоскопа CTS 9009 PLUS:
- вес в снаряженном состоянии составляет 1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях;
- легок в эксплуатации;
- благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой;
- защищён от воздействия окружающей среды;
- разработан в соответствии со стандартом IP67 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях;
- автономен;
- литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки;
- универсален;
- высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок;
- многофункционален;
- автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE;
- АРД-диаграммы, построение DAC — кривых и ВРЧ.
Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Дефектоскоп ультразвуковой CTS 9009 PLUS и его преимущества:
- высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок;
- выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях;
- эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой;

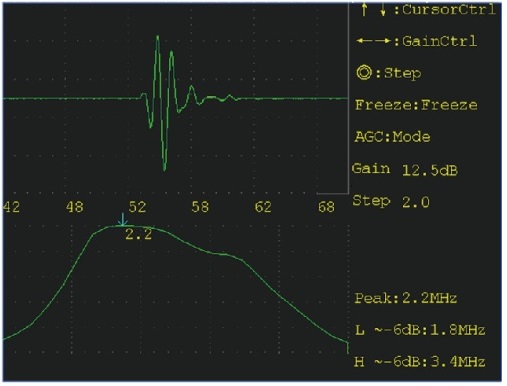

- радиочастотный дисплей;
- обнаруженные эхо-сигналы,
- кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными;
- предусмотрена видеозапись до 7 минут;
- автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов;
- компактность, вес в снаряженном состоянии составляет всего 1,15 кг;
- интуитивно-понятный интерфейс на русском языке.
Функции дефектоскопа CTS-9009 PLUS:
- автоопределение типа датчика;
- коррекция округлой поверхности;
- амплитудный B-скан, ВРЧ;
- DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
- АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Функция | Ед.изм. | Характеристика |
Нелинейность по вертикали | % | ≤3 |
Динамический диапазон | дБ | ≥32 |
Нелинейность по горизонтали | % | ≤0.5 |
Диапазон контроля | мм | 0 ~ 13000 (продольная волна в стали) |
Диапазон задержки импульса | мм | -10 ~ 1000 (продольная волна в стали) |
Скорость в материале | м/с | 400 ~ 15000 |
Коррекция нуля преобразователя | мкс | 0 ~ 200 |
Регулировка усиления | дБ | 0 ~ 110, с шагом 0.5, 2, 6, 12 |
Диапазон частот усилителя | МГц | 0.5~10 |
Амплитуда | низкая / высокая | |
Демпфирование преобразователя | низкое / высокое | |
Тип преобразователя | Совмещенный/раздельно-совмещенный | |
Отсечка шумов | % | 0 ~ 80 |
Детектирование | положительная/отрицательная полуволна, полное, фильтруемое | |
Память | 300 наборов с учетом настроек, А-разверток эхо-сигнала и вычисляемых данных измерений | |
Автоматическое усиление | автоматическая регулировка амплитуды эхо-сигнала в стробе до 80% или 100% высоты экрана | |
Строб-импульс | два независимых строба с автоматической сигнализацией порога срабатывания. Режимы: позитивный / негативный. Начало строба: 0~109%. Длительность строба: 0~109%. Порог срабатывания: 10~90% | |
Сигнализация | включение/выключение динамика | |
Пиковая память | отображение максимальной амплитуды при построении огибающей сигнала | |
«Замораживание» экрана | фиксация текущего изображения экрана | |
Увеличение | увеличение/уменьшение развертки эхо-сигналов на экране | |
Автокалибровка | для калибровки скорости звука в материале и задержки в преобразователе | |
Угловые измерения | измерение наклонным преобразователем | |
Режим DAC кривые | создание, калибровка и сохранение DAC кривых (кривые коррекции амплитуда-расстояние) | |
Режим AVG кривые (АРД диаграммы) | создание, калибровка и сохранение AVG кривых | |
USB порт | сохранение данных настроек на USB диск с помощью USB порта | |
Дисплей | 5.7” TFT дисплей высокой яркости, 320 x 240 пикселей | |
Скриншот | распечатка изображения экрана и выгрузка на USB диск | |
Вы грузка параметров | сохранение результатов измерений на USB диске | |
По умолчанию | возможность восстановления первоначальных настроек дефектоскопа | |
Блок питания | адаптер (CD-92) или литий-ионный аккумулятор (DC-92). Адаптер: переменный ток 100~240 В; постоянный ток 9 ~12 В. Аккумулятор: 6.0~8.4 В | |
Время работы от батареи | ч | ≥ 7 (зависит от яркости подсветки. Яркость будет автоматически настроена в зависимости от окружающей температуры) |
Рабочая температура | °C | -10~+40 |
Степень защиты | IP65 | |
Вес | кг | 1.15 (включая батарею) |
Размеры | мм | 152 × 240 × 52 (Ш× В× Д); |
Язык | Русский, Английский, Японский, Французкий, Испанский, Немецкий, Польский, Португальский, Турецкий, Венгерский |
Поверка осуществляется по документу МП АПМ 44-18 «Дефектоскопы ультразвуковые SUPOR, SyncScan, Smartor, CTS-9005, CTS-9006, CTS-9009, CTS-9009PLUS, CTS-2020E, CTS-4020E. Методика поверки», утвержденному ООО «Автопрогресс-М» 31.08.2018 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. № 32580-13);
- осциллограф цифровой RIgOl DS2000, мод. DS2202 (рег. № 54989-13);
- частотомер универсальный GFC-8270H (рег. № 19818-00);
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольный образец СО-2 (рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
