Поверка датчиков температуры TS-9100
Поверка осуществляется по документу МП 53497-13 «Датчики температуры серии TS-9100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 15.11.2011 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50.+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне: -50.+400 °С: ±(0,03 + ед. мл. разряда) °C;
- калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;
- термостаты жидкостные прецизионные типов ТПП-1.1, ТПП-1.2, диапазон воспроизводимых температур: -60.+100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;
- термостат жидкостной «ТЕРМ0ТЕСТ-300», диапазон воспроизводимых температур + 100.. .+300 °С, нестабильность поддержания заданной температуры ±(0,01.0,02) °С
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений температуры от минус 40 до плюс 90 °С.
Сведения о методиках (методах) измерений приведены в соответствующих разделах паспорта на датчики.
Нормативные и технические документы, устанавливающие требования к датчикам температуры серии TS-9100
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Техническая документация фирмы «Johnson Controls Systems & Service GmbH», Германия
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и контроля температуры жидких и газообразных сред в системах вентиляции, кондиционирования воздуха и отопления.

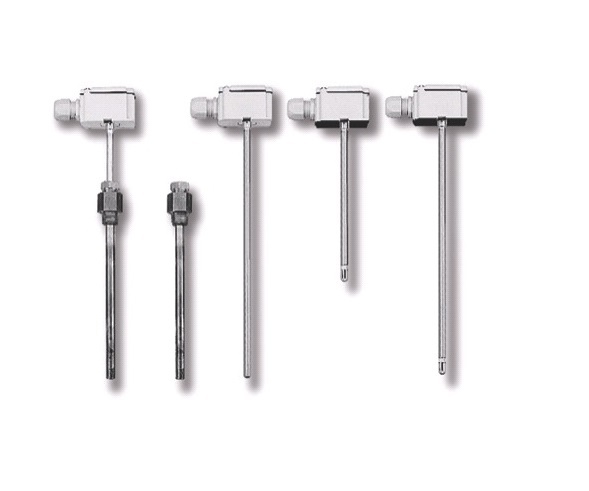

Датчики температуры серии TS-9100 изготовляются следующих моделей: TS-9101-8101, TS-9101-8103, TS-9101-8104, TS-9101-8212, TS-9101-8213, TS-9101-8214, TS-9101-8222, TS-9101-8223, TS-9101-8224, TS-9101-8225, TS-9101-8226, TS-9101-8227, TS-9101-8232, TS-9101-8233, TS-9101-8234, TS-9101-8235, TS-9101-8252, TS-9101-8253, TS-9101-8254, TS-9101-8312, TS-9101-8313, TS-9101-8314,TS-9101-8322, TS-9101-8323, TS-9101-8324, TS-9101-8333, TS-9101-8353, TS-9101-8401, TS-9101-8402, TS-9101-8602, TS-9101-8604, TS-9101-8703, TS-9103-8220, TS-9103-8250, TS-9103-8320, TS-9103-8400, TS-9103-8600, TS-9103-8700, TS-9104-8220, TS-9104-8230, TS-9104-8320, TS-9104-8600, TS-9104-8700, TS-9105-8220, TS-9105-8230, TS-9105-8250, TS-9105-8400, TS-9105-8600, TS-9105-8700, TS-9106-8210, TS-9106-8220, TS-9106-8230, TS-9106-8250, TS-9106-8310, TS-9106-8320, TS-9106-8330, TS-9106-8350, TS-9106-8400, TS-9106-8600, TS-9106-8700, которые отличаются друг от друга типом чувствительного элемента, конструктивным исполнением, диапазоном измеряемых температур и способом монтажа.
Поверка датчиков температуры TS-9100
Принцип действия датчиков основан на зависимости сопротивления полупроводникового резистора (NTC) или платинового тонкопленочного чувствительного элемента (ПЧЭ) от температуры. Резистор NTC имеет номинальное сопротивление при 25 °С, равное 2252 Ом (NTC «К2») или 10 кОм (NTC «К10»), и обратную зависимость сопротивления от измеряемой температуры. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) Pt1000 по ГОСТ 6651-2009.
Датчики состоят из одного термочувствительного элемента сопротивления (резистора или ПЧЭ) и внутренних соединительных проводов, помещенных или в герметичный защитный чехол из нержавеющей стали или меди, или находящихся внутри пластикового корпуса, а также клемм или выводов, предназначенных для подключения к измерительному прибору. В датчиках с выходным аналоговым сигналом внутри корпуса находится измерительный преобразователь, преобразующий сопротивление в выходной сигнал напряжения постоянного тока.
| Параметры | Обозначение моделей датчиков | |||||
| TS-9101-
8101 |
TS-9101-
8103 |
TS-9101-
8104 |
TS-9101-
8212 |
TS-9101-
8213 |
TS-9101-
8214 |
|
| Диапазон измеряемых температур, °С | -40… +50 | 0. +40 | 0. +100 | -20. +40 | 0. +40 | 0. +100 |
| Пределы допускаемой приведенной погрешности, % | ±1 | |||||
| Выходной сигнал | 0.1 | 0 В | ||||
| Г абаритные размеры, мм | 94x47x42 (корпус) 6 (диаметр зонда) | 94x47x42 (корпус), 160(длина зонда) 9 (диаметр зонда) | ||||
| Параметры | Обозначение моделей датчиков | |||||
| TS-9101-
8222 |
TS-9101-
8223 |
TS-9101-
8224 |
TS-9101-
8225 |
TS-9101-
8226 |
TS-9101-
8227 |
|
| Диапазон измеряемых температур, °С | -20. +40 | 0. +40 | 0. +100 | 0. +150 | +20. + 120 | +50. + 150 |
| Пределы допускаемой приведенной погрешности, % | ±1 | |||||
| Выходной сигнал | 0.10 В | |||||
| Габаритные размеры, мм | 94x47x42 (корпус), 200 (длина зонда) 9 (диаметр зонда) | |||||
| Параметры | Обозначение моделей датчиков | |||||
| TS-9101-
8232 |
TS-9101-
8233 |
TS-9101-
8234 |
TS-9101-
8235 |
TS-9101-
8252 |
TS-9101-
8253 |
|
| Диапазон измеряемых температур, °С | -20. +40 | 0. +40 | 0. +100 | 0. +150 | -20. +40 | 0. +40 |
| Пределы допускаемой приведенной погрешности, % | ±1 | |||||
| Выходной сигнал | 0…10 В | |
| Габаритные размеры, | 94x47x42 (корпус), | 94x47x42 (корпус), |
| мм | 300 (длина зонда) | 500 (длина зонда) |
| 9 (диаметр зонда) | 9(диаметр зонда) | |
| Параметры | Обозначение моделей датчиков | |||||
| TS-9101-
8254 |
TS-9101-
8322 |
TS-9101-
8323 |
TS-9101-
8324 |
TS-9101-
8333 |
TS-9101-
8353 |
|
| Диапазон измеряемых температур, °С | 0. +100 | -20. +40 | 0. +40 | 0. +100 | 0. +40 | 0. +40 |
| Пределы допускаемой приведенной погрешности, % | ±1 | |||||
| Выходной сигнал | 0.10 В | |||||
| Габаритные размеры, мм | 94x47x42 (корпус), 500 (длина зонда)
9 (диаметр зонда) |
94x47x42 (корпус),
160 (только у TS-9101-8312, TS-9101-8313, TS-9101-8314), 200 (длина зонда) 9 (диаметр зонда) |
94x47x42
(корпус), 300 (длина зонда) 9 (диаметр зонда) |
94x47x42
(корпус), 500 (длина зонда) 9 (диаметр зонда) |
||
| Параметры | Обозначение моделей датчиков | ||||
| TS-9101-8401 | TS-9101-
8402 |
TS-9101-
8602 |
TS-9101-
8604 |
TS-9101-
8703 |
|
| Диапазон измеряемых температур, °С | -40. +50 | -20. +40 | -20. +40 | 0. +100 | 0. +40 |
| Пределы допускаемой приведенной погрешности, % | ±1 | ||||
| Выходной сигнал | 0.10 В | ||||
| Габаритные размеры, мм | 94x47x42 | 94x47x78 36 (длина зонда)
9 (диаметр зонда) |
|||
| Параметры | Обозначение моделей датчиков | ||||
| TS-9103-
8220 |
TS-9103-
8250 |
TS-9103-
8320 |
TS-9103- TS-9103-8400 8600 | TS-9103-
8700 |
|
| Диапазон измеряемых температур, °С | 0… +40 | ||||
| Пределы допускаемой абсолютной погрешности, °С | ±0,2 | ||||
| Тип первичного термопреобразователя | NTC «K2» | ||||
| Г абаритные размеры, мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 (корпус), длина зонда 500 мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 | 94x47x78 36 (длина зонда)
9 (диаметр зонда) |
| Параметры | Наименование моделей | ||||
| TS-9104-8220 | TS-9104- TS-9104- TS-9104-8230 8320 8600 | TS-9104-
8700 |
|||
| Диапазон измеряемых температур, °С | 0. +120 | ||||
| Пределы допускаемой абсолютной погрешности, °С | ±0,2 | ||||
| Тип первичного термопреобразователя | NTC «К10» | ||||
| Габаритные размеры, мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 (корпус), длина зонда 300 мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 | 94x47x78 36 (длина зонда)
9 (диаметр зонда) |
| Параметры | Наименование моделей | |||||
| TS-9105-
8220 |
TS-9105-
8230 |
TS-9105-
8250 |
TS-9105-
8400 |
TS-9105-
8600 |
TS-9105-
8700 |
|
| Диапазон измеряемых температур, °С | -20. +150 | -40. +50 | -20. + 100 | 0. +40 | ||
| Пределы
допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/ МЭК 60751, оС |
±(0,15+0,002|ф | ||||
| Тип первичного термопреобразователя | Pt100 | ||||
| Габаритные размеры, мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 (корпус), длина зонда 300 мм | 94x47x42 (корпус), длина зонда 500 мм | 94x47x42 | 94x47x78 36 (длина зонда)
9 (диаметр зонда) |
| Параметры | Наименование моделей | |||||
| TS-9106-
8210 |
TS-9106-
8220 |
TS-9106-
8230 |
TS-9106-
8250 |
TS-9106-
8310 |
TS-9106-
8320 |
|
| Тип первичного термопреобразователя | Pt1000 | |||||
| Диапазон измеряемых температур, °С | -20. +150 | |||||
| Пределы
допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/ МЭК 60751, оС |
±(0,15+0,002|ф | |||||
| Габаритные размеры, мм | 94x47x42 (корпус), длина зонда 160 мм | 94x47x42 (корпус), длина зонда 200 мм | 94x47x42 (корпус), длина зонда 300 мм | 94x47x4
2 (корпус), длина зонда 500 мм |
94x47x42 (корпус), длина зонда 160 мм | 94x47x42 (корпус), длина зонда 200 мм |
| Параметры | Наименование моделей | ||||
| TS-9106-8330 | TS-9106-
8350 |
TS-9106-
8400 |
TS-9106-
8600 |
TS-9106-
8700 |
|
| Тип первичного термопреобразователя | Pt1000 | ||||
| Диапазон измеряемых температур, °С | -20. +150 | -40. +50 | -20. +100 | 0. +40 | ||
| Пределы
допускаемого отклонения сопротивления датчика от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/ МЭК 60751, оС |
±(0,15+0,002|ф | |||||
| Габаритные размеры, мм | 94x47x42 (корпус), длина зонда 300 мм | 94x47x42 (корпус), длина зонда 500 мм | 94x47x42 | 94x47x78 36 (длина зонда)
9 (диаметр зонда) |
||
Поверка осуществляется по документу МП 53497-13 «Датчики температуры серии TS-9100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 15.11.2011 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50.+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне: -50.+400 °С: ±(0,03 + ед. мл. разряда) °C;
- калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;
- термостаты жидкостные прецизионные типов ТПП-1.1, ТПП-1.2, диапазон воспроизводимых температур: -60.+100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;
- термостат жидкостной «ТЕРМ0ТЕСТ-300», диапазон воспроизводимых температур + 100.. .+300 °С, нестабильность поддержания заданной температуры ±(0,01.0,02) °С
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений температуры от минус 40 до плюс 90 °С.
Сведения о методиках (методах) измерений приведены в соответствующих разделах паспорта на датчики.
Нормативные и технические документы, устанавливающие требования к датчикам температуры серии TS-9100
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Техническая документация фирмы «Johnson Controls Systems & Service GmbH», Германия
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
