Поверка датчиков температуры КТХА, КТНН, КТХК, КТЖК, КТМК
Поверка осуществляется по документу 435-159-2019МП «Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 28.02.2019 г.
Основные средства поверки:
- мегаомметр ЭС0202/1-Г (регистрационный №14883-95);
- термостат переливной прецизионный ТПП-1.0 (регистрационный №33744-07);
- термометр сопротивления платиновый эталонный ПТС-10М, 1 разряд, (регистрационный №11804-99);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 2 разряд, (регистрационный №32777-06);
- преобразователь термоэлектрический эталонный ТППО-1000/500, 2 разряд, (регистрационный №19254-10);
- измеритель температуры многоканальный прецизионный МИТ 8.10 (регистрационный №19736-00);
- калибратор многофункциональный МСХ-II-R (регистрационный №21591-01);
- калибратор температуры RTC-700В в комплекте с угловым термометром STS200 А 970, (регистрационный №46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
- ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры
- ГОСТ 1790-2016 Проволока из сплавов хромель Т, алюмель, копель и константан для термоэлектродов термоэлектрических преобразователей. Технические условия
- ГОСТ 1791-2014 Проволока из никелевого и медно-никелевых сплавов для удлиняющих проводов к термоэлектрическим преобразователям. Технические условия
- ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
- ТУ 4211-002-10854341-2013 Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также сыпучих и твердых тел.
Поверка датчиков температуры КТХА, КТНН, КТХК, КТЖК, КТМК

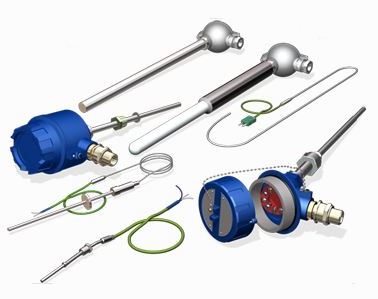

Принцип действия датчиков температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex состоят из одного или нескольких конструктивно связанных первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или удлиняющих проводов.
Первичный преобразователь датчиков температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex выполнен в виде кабельного или проволочного чувствительного элемента (ЧЭ).
Кабельный ЧЭ представляет собой гибкую металлическую трубку с размещенными внутри нее одной или несколькими парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды кабельного ЧЭ со стороны рабочего торца попарно сварены между собой, образуя один и более рабочих спая. Рабочий торец заглушен с помощью сварки, либо имеет открытый спай. Свободные концы термоэлектродов подключаются к клеммам головки датчика температуры или к удлиняющим проводам.
В датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex с конструктивной модификацией, предусматривающей коммутационные устройства в виде клеммной головки или коробки могут устанавливаться измерительные преобразователи (ИП).
Измерительные преобразователи преобразуют сигнал от первичного преобразователя в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80 и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, Wireless HART.
В датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex с клеммными головками, предусматривающими визуализацию результатов измерений, встраивается дисплей.
Номинальная статическая характеристика (НСХ) датчиков КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex — в соответствии с ГОСТ Р 8.585-2001.
| Параметр | Значение |
| Напряжение питания ИП, В | от 7 до 48 |
| Сопротивление внешней нагрузки, Ом | от 0,1 до К-нагр _ (ипитания — 7,2)/0,23 |
| Электрическое сопротивление изоляции при температуре +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее: | 100 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 | В зависимости от конструктивной модификации от L1 до F3, конкретная группа указывается в паспорте датчика |
| Группы механического исполнения по ГОСТ 30631-99, по ГОСТ 17516.1-90 | В зависимости от конструктивной модификации М1, М2, М4, М5, М6, М7, М11, М27, М36, М37, М41. Конкретная группа указывается в паспорте датчика |
| Сейсмостойкость согласно ГОСТ 30546.1-98 | 9 баллов по шкале MSK-64 |
| Степень защиты оболочки по ГОСТ 142542015 (IEC 60529:2013) | В зависимости от конструктивной модификации IP40, IP55, IP65, IP66, IP68. Конкретная степень указывается в паспорте датчика |
На отдельном шильдике датчики температуры КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex имеют маркировку вида 1ЕхdIICT4/Т6 X, PBЕхdI X, PBЕхdI X/1ЕхdПCT4/Т6 X («взрывонепроницаемая оболочка»), либо 0ЕхiaIICT4/Т6Х, POЕхiaIX («искробезопасная электрическая цепь»).
Поверка осуществляется по документу 435-159-2019МП «Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 28.02.2019 г.
Основные средства поверки:
- мегаомметр ЭС0202/1-Г (регистрационный №14883-95);
- термостат переливной прецизионный ТПП-1.0 (регистрационный №33744-07);
- термометр сопротивления платиновый эталонный ПТС-10М, 1 разряд, (регистрационный №11804-99);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 2 разряд, (регистрационный №32777-06);
- преобразователь термоэлектрический эталонный ТППО-1000/500, 2 разряд, (регистрационный №19254-10);
- измеритель температуры многоканальный прецизионный МИТ 8.10 (регистрационный №19736-00);
- калибратор многофункциональный МСХ-II-R (регистрационный №21591-01);
- калибратор температуры RTC-700В в комплекте с угловым термометром STS200 А 970, (регистрационный №46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
- ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры
- ГОСТ 1790-2016 Проволока из сплавов хромель Т, алюмель, копель и константан для термоэлектродов термоэлектрических преобразователей. Технические условия
- ГОСТ 1791-2014 Проволока из никелевого и медно-никелевых сплавов для удлиняющих проводов к термоэлектрическим преобразователям. Технические условия
- ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
- ТУ 4211-002-10854341-2013 Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex. Технические условия
