Поверка датчиков стационарных СД-1

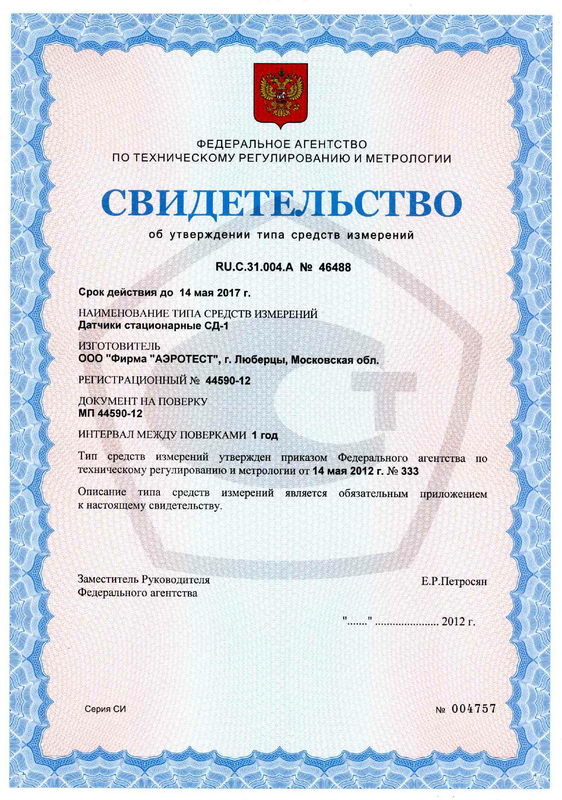

Поверка осуществляется по документу МП 44590-12 «Инструкция. Датчики стационарные СД-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки:
- ГСО ПГС 3905-87, ГСО ПГС 4272-88 СН4 в воздухе в баллонах под давлением или генератор метано-воздушной смеси ГС-1;
- ГСО ПГС 3791-87 СО2 в воздухе, содержание (0,8 — 1,8) %, относительная погрешность ± 0,03 %;
- ГСО ПГС 3844-87, ГСО ПГС 3847-87 СО + воздух (34 — 65) млн-1, (69 — 130) млн-1;
- ГСО 3726-87 ПГС O2 + N2;
- термометр лабораторный ТЛ-4, ГОСТ 215-74, диапазон измерения (0 — 50)°С, цена деления 0,1 °С;
- психрометр аспирационный МБ-М по ГОСТ 6353-52, диапазон измерений относительной влажности (10 — 100) %;
- барометр-анероид БАММ-1 по ТУ 25-11.1513-79.
Нормативные и технические документы, устанавливающие требования к датчикам стационарным СД-1
- ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
- ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %.
- ГОСТ Р 52350.0-2005 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 52350.10-2005 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- Технические условия ТУ 4215-023-50151796-09.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного автоматического контроля объемной доли метана (СН4), углекислого газа (СО2) или токсичных газов в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и передачи информации об измеренном значении.
Поверка датчиков стационарных СД-1
Принцип действия датчика — термохимический для контроля метана, инфракрасный для контроля углекислого газа и электрохимический для токсичных газов и кислорода. Способ забора пробы — диффузионный.

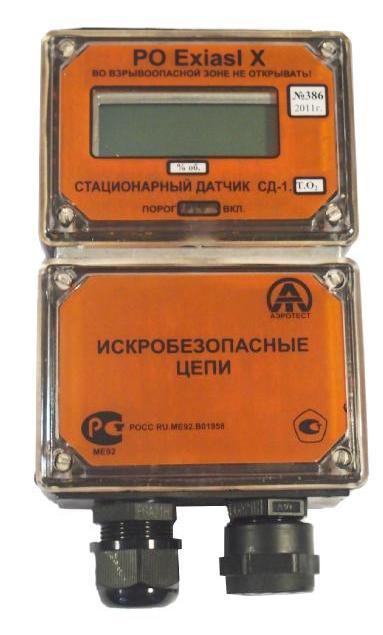

Датчик стационарный СД-1 выпускается следующих модификаций:
- СД-1.М — контроль содержания метана,
- СД-1.Д — контроль содержания углекислого газа,
- СД-1.Т.СО — контроль содержания оксида углерода,
- СД-1.Т.О2 — контроль содержания кислорода.
Конструктивно корпус датчика состоит из двух отделений одинакового размера: отделение кабельных вводов, в котором расположены клеммы для соединения датчика с источником питания, чувствительным элементом и вторичными приборами, и аппаратное отделение, в котором располагаются электронные платы, служащие для обработки информации, формирования выходных сигналов и отображения информации.
Датчик обеспечивает выполнение следующих функций:
- отображение текущего значения концентрации измеряемого газа на жидкокристаллическом индикаторе;
- настройка параметров работы при помощи кнопок, расположенных в отделении кабельных вводов;
- диагностика неисправности чувствительных элементов;
- управление внешними исполнительными устройствами при помощи встроенного оптореле — «сухого» контакта (в зависимости от модификации).
Датчик относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 52350.0-2005, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты «особовзрывобезопасное электрооборудование» (РО).
Взрывозащищенность датчика метана обеспечивается видами взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 52350.10-2005, «специальный» по ГОСТ 22782.3-77 и выполнением конструкции датчика в соответствии с требованиями ГОСТ Р 52350.0-2005.
Корпус датчика имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96; газопроницаемый вход термохимического датчика — IP43.
Уровень и вид взрывозащиты датчика — РО ExiasI X.
| Диапазон измерений объемной доли: | |
| — метана, об. доля, % | 0 — 2,5 |
| — СО2, об. доля, % | 0 — 2,0 |
| — CO, млн-1 | 0 — 100 100 — 200 |
| — кислорода О2, об. доля, % | 0 — 30,0 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли (До): | |
| — метана, об. доля, % | ± 0,1 |
| — СО2, об. доля, % | ± 0,2 |
| — CO, об. доля, млн-1 0 — 100
100 — 200 |
± 6 ± 10 |
| — кислорода О2, об. доля, % | ± 0,5 |
| Время прогрева датчика в атмосферном воздухе, мин, не более | 5 |
| Дополнительная погрешность измерений объемной доли от влияния внешних факторов не должна превышать, об. доля, %: | |
| 1) от изменения температуры (0 — + 35) оС, относительно показаний при 20 оС | 2-До |
| 2) от изменения относительной влажности от 20 % до 90 %, относительно показаний при 50 % при температуре 20 °С | 2-До |
| 3) от изменения атмосферного давления от 80 кПа до 120 кПа, относительно показаний при давлении 100 кПа: |
| при давлении 120 кПа при давлении 80 кПа | о о < < 23 |
| 4) от изменения скорости воздушного потока от 0 м/с до 8 м/с | До |
| 5) от изменения наклона датчика в любом направлении на угол 90о | До |
| Диапазон регулировки порога срабатывания «сухого» контакта при измерении объемной доли: | |
| — метана, об. доля, % | 0,
5 •I- 2, 5 |
| — CO, об. доля, млн-1 | 15 — 100 |
| Значение порога срабатывания «сухого» контакта при измерении объемной доли, установленное при выпуске из производства: | |
| — метана, об. доля, % | 1,0 |
| — CO, об. доля, млн-1 | 30 |
| Пределы допускаемой абсолютной погрешности срабатывания «сухого» контакта: | |
| — метана, об. доля, % | ± 0,01 |
| — CO, об. доля, млн-1 0 — 100
100 — 200 |
± 1 ± 2 |
| Время установления показаний при измерении объемной доли метана, с, не более
t(50) t(90) |
8
15 |
| Время установления показаний при измерении объемной доли углекислого газа, оксида углерода и кислорода, с, не более
t(50) t(90) |
45
90 |
| Пределы изменений показаний при работе датчика в течение 1 ч (кратковременная стабильность) | ± До |
| Пределы изменений показаний при работе датчика в течение четырех недель по 8 ч в день (долговременная стабильность) | ± До |
| Источник питания — внешний блок питания напряжением, В | 6 — 15 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры, мм, не более: | 145х104×44 |
| Масса, г, не более | 600 |
| Средний срок службы чувствительных элементов, лет, не менее | 1 |
| Средний срок службы датчика, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 14000 |
| Условия эксплуатации:
— в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении У категории размещения 5 — температура окружающей среды, С |
0 — +35 |
| — относительная влажность воздуха при температуре 40 оС, % | 2
о — 9 00 |
| — атмосферное давление, кПа | 80 — 120 |
| — скорость движения газовоздушного потока, м/с, не более | 8 |
| — содержание пыли в атмосфере, г/м3, не более | 2 |
| — вибрация частотой, Гц | 5
— 3 |
| амплитудой, мм | 0,35 |
| Состав атмосферы в условиях применения датчика: | |
| • объемная доля метана, %; | 0 — 100 |
| • объемная доля кислорода, %; | 6,
5 — 21 |
| • объемная доля азота, %, не более; | 75 |
| • объемная доля углекислого газа, %, не более; | 5 |
| механические и агрессивные примеси (хлор, сера, фосфор, | |
| мышьяк, сурьма и их соединения, отравляющие каталити- | |
| чески активные элементы датчика) в контролируемой сре- | |
| де должны быть исключены | |
| Условия хранения:
0/^ — температура окружающей среды, С — относительная влажность воздуха при температуре 25 0С, % |
|
| от + 5 до + 40 | |
| до 80 | |
| Условия транспортирования:
0/^ — температура окружающей среды, С — относительная влажность воздуха при температуре 25 0С, % |
|
| от — 30 до + 50 | |
| до 100 |
Поверка осуществляется по документу МП 44590-12 «Инструкция. Датчики стационарные СД-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки:
- ГСО ПГС 3905-87, ГСО ПГС 4272-88 СН4 в воздухе в баллонах под давлением или генератор метано-воздушной смеси ГС-1;
- ГСО ПГС 3791-87 СО2 в воздухе, содержание (0,8 — 1,8) %, относительная погрешность ± 0,03 %;
- ГСО ПГС 3844-87, ГСО ПГС 3847-87 СО + воздух (34 — 65) млн-1, (69 — 130) млн-1;
- ГСО 3726-87 ПГС O2 + N2;
- термометр лабораторный ТЛ-4, ГОСТ 215-74, диапазон измерения (0 — 50)°С, цена деления 0,1 °С;
- психрометр аспирационный МБ-М по ГОСТ 6353-52, диапазон измерений относительной влажности (10 — 100) %;
- барометр-анероид БАММ-1 по ТУ 25-11.1513-79.
Нормативные и технические документы, устанавливающие требования к датчикам стационарным СД-1
- ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
- ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %.
- ГОСТ Р 52350.0-2005 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 52350.10-2005 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- Технические условия ТУ 4215-023-50151796-09.
