Поверка датчиков крутящего момента силы T20WN, T22
Поверка датчиков крутящего момента силы серий T20WN, T22 осуществляется в соответствии с документом: «Датчики крутящего момента силы серий Т4А, Т5, Т 10Г, T20WN, Т32ГNА, T34FN, ТВ 1 А, ТВ 2 фирмы «Hottinger Baldwin Messtechnik GmbH». Методика поверки», утвержденным Гц,И СИ ФГУ «РОСТЕСТ-МОСКВА» в 2006 году.
Основное поверочное оборудование в соответствии с ГОСТ 8.541 — установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 + 20000) Н • м; пределы относительной погрешности измерений — (0,05 +3)%.
Межповерочный интервал 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
- Техническая документация фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений статических и динамических малых и средних крутящих моментов силы, контроля скорости вращения и угла поворота в составе измерительных систем или систем управления. Могут использоваться в различных отраслях промышленности, сельском хозяйстве, исследовательской, научной, учебной деятельности и других областях, где их технические характеристики допускают их применение.
Взамен № 31409-06

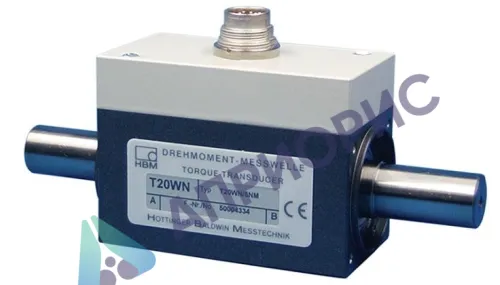

Поверка датчиков крутящего момента силы T20WN, T22

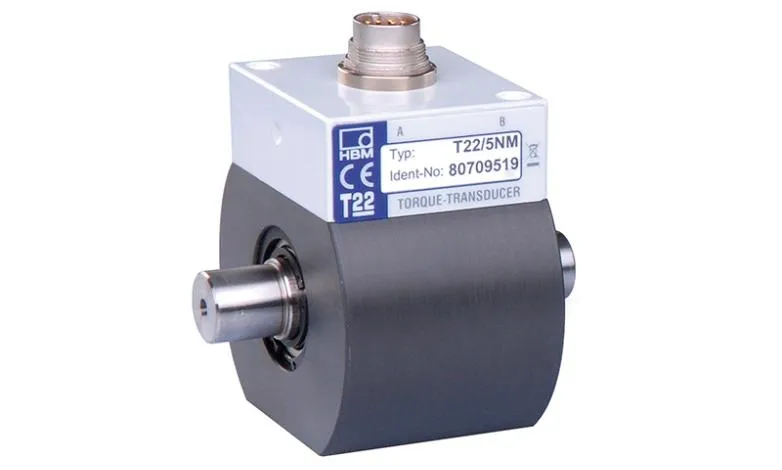

Датчики крутящего момента силы серии серий Т20М, Т22 измеряют динамический и статический крутящий моменты силы. В датчиках серии Т20Х\Т1\Г имеется система контроля скорости вращения и угла поворота. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.
Измерительная система датчиков выполнена на основе тензорезисторов, наклеенных на поверхность чувствительного элемента датчиков и соединенных в мостовую электрическую цепь. В датчиках серии Т20ЧМ чувствительный элемент дополнительно оборудуется крыльчаткой оптической системы контроля скорости вращения или угла поворота.
Крутящий момент воспринимается тензометрической цепью чувствительного элемента, преобразуется в аналоговый электрический сигнал, который бесконтактным способом передаётся для первичного преобразования и последующего вывода на измерительный усилитель.
Конструктивно датчики выполнены в неразборном корпусе специальной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенные опорные подшипники позволяют использовать датчики в качестве опорного узла, что упрощает конструкцию измерительной системы. Стыковочные концы ротора датчиков отличаются геометрическими размерами в зависимости от модели и номинального крутящего момента датчика. Для устранения малых паразитных нагрузок и упрощения монтажа, датчики могут комплектоваться стандартными сильфонными компенсационными муфтами.
| Наименование характеристики | Значение параметра |
|
| Т20 WN | Т22 | |
| +0,1 | +5 | |
| +0,2 | +10 | |
| +0,5 | +20 | |
| +1 | +50 | |
| +2 | +100 | |
| Диапазоны измерений крутящего момента силы | +5 | +200 |
| (+Мном), Н.м | +10 | +500 |
| +20 | +1000 | |
| +50 | ||
| +100 | ||
| +200 | ||
| Пределы погрешности измерений крутящего момента силы, °/о | 0,2 | 0,5 |
| Номинальная чувствительность: | ||
| — по напряжению, В | 10 | 5 |
| — по току, мА | — | 8 |
| Нелинейность, °/о | <+0,1 | <+0,3 |
| Номинальная скорость вращения, о6/мин | 10000 | 16000-9000 |
| Номинальный диапазон питающего напряжения по- | 10,8—13,2 | |
| стоянного тока, В | (14-30 че- | 11,5+30 |
| рез УК2О) | ||
| Номинальный температурный диапазон, … °С | +5++45 | |
| Рабочий температурный диапазон, … °С | 0++б0 | |
| Предельная допустимая нагрузка, °/о от +М | 200 | |
| Масса, кг | 0,17+0,6 | 0,35+2,0 |
| Габаритные размеры, (длина х ширина х высота), мм | (95+170)х | (80+120)х |
| (28+5б) х | (70+105) х | |
| (48,5-;73) | (72+97,5) | |
Поверка датчиков крутящего момента силы серий T20WN, T22 осуществляется в соответствии с документом: «Датчики крутящего момента силы серий Т4А, Т5, Т 10Г, T20WN, Т32ГNА, T34FN, ТВ 1 А, ТВ 2 фирмы «Hottinger Baldwin Messtechnik GmbH». Методика поверки», утвержденным Гц,И СИ ФГУ «РОСТЕСТ-МОСКВА» в 2006 году.
Основное поверочное оборудование в соответствии с ГОСТ 8.541 — установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 + 20000) Н • м; пределы относительной погрешности измерений — (0,05 +3)%.
Межповерочный интервал 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
- Техническая документация фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.
