Поверка датчиков крутящего момента силы Т10F, Т11, Т12, Т40
Поверка датчиков крутящего момента силы серий Т10Б, Т11, Т12, Т40 осуществляется в соответствии с документом МП РТ 1702-2012 «Датчики крутящего момента силы Т4А, T4WA-S3, Т5, Т10Б, Т11, Т12, Т40, ТВ1А, ТВ2. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 25 января 2012 года.
Основное поверочное оборудование, в соответствии с ГОСТ 8.541-86 — установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 ^ 20000)Н <м; пределы относительной погрешности измерений — (0,05 ^0,1)%. Установки тахометрические,диапазоны измерений (0,1 ^ 30000)мин-1, пределы относительной погрешности измерений — 0,02%.
Сведения о методах измерений
- приведены в документе «Датчики крутящего момента силы серий Т10Б, Т11, Т12, Т40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы серий Т10Е, Т11,Т12, Т40
- ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
- Техническая документация фирмы “HottingerBaldwinMesstechnikGmbH”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений статических и динамических крутящих моментов силы и скоростей вращения или угла поворота, в широком диапазоне нагрузок.
Поверка датчиков крутящего момента силы Т10F, Т11, Т12, Т40
Принцип действия датчиков крутящего момента силы серий Т10Б, Т11, Т12, Т40 основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах измерительного тела. Электрические сигналы разбаланса поступают в предварительный усилитель вращающейся части (ротора) и далее бесконтактным способом передаются в электрическую схему невращающейся части (статора).
Роторы датчиков крутящего момента силы серий Т10Б, Т11, Т12, Т40 имеют специальные фланцевые конструкции и благодаря высокой перегрузочной способности измерительных тел датчиков крутящего момента силы серий Т10Б, Т11, Т12, Т40 ответные фланцы систем в ряде случаев могут подсоединяться непосредственно к фланцам.
Приёмо-передающая антенна закрепляется на статоре, ротор позиционируется в зоне действия приёмо-передающей антенны. На корпусах статоров также находятся соединительные разъемы для передачи электрических сигналов и напряжения питания.
Датчики крутящего момента силы серий Т10Б, Т11, Т12, Т40 могут быть дополнительно укомплектованы системой измерения скоростей вращения, узлы которой закрепляются на роторах и статорах.
Датчики крутящего момента силы серии T10F имеют фланцевую конструкцию и принцип аналоговой бесконтактной передачи данных и выпускаются в исполнениях: Т10Б, T10FS, T10FM, T10FH. Датчики крутящего момента силы исполнения T10FS представляет собой модернизированный датчик T10F и отличаются повышенной точностью измерений и скоростью вращения. Датчики крутящего моментасилыисполнений T10FM и T10FH отличаются возможностью измерения больших и сверхбольших крутящих моментов силы. Датчики крутящего момента силы T10FH выпускаются как во вращающемся, так и в невращающемся исполнении.
Датчики крутящего момента силысерии Т11 имеют облегчённую конструкцию роторов, изготавливаемых из титановых сплавов, что облегчает общий вес и улучшает их массово-инерционные характеристики.
В датчиках крутящего момента силы серий T12 и T40 реализован принцип цифровой бесконтактной передачи данных, при котором измерительный сигнал на выходе предварительного усилителя ротора преобразуется в цифровой код. Это обуславливает наличие как аналоговых, так и цифровых выходных измерительных сигналов. Датчики крутящего момента силы исполнения Т12 отличаются наивысшей точностью измерений, высокими динамическими характеристиками и скоростями вращения.

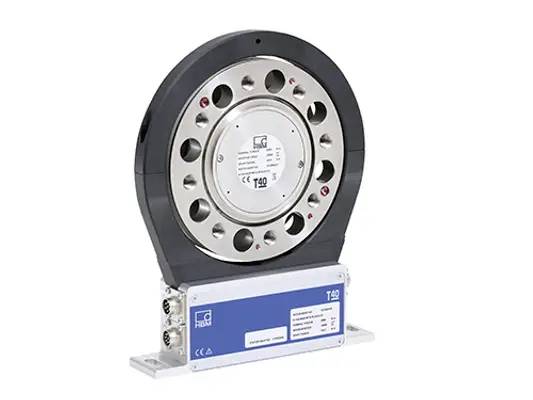

Датчики крутящего момента силы серии T40 имеют компактную, облегчённую конструкцию роторов и низкие массовые моменты инерции ивыпускаются в исполнениях: T40, T40B, T40FM. Исполнение T40B отличается возможностью комплектации системой измерения скоростей вращения и углов поворота. Исполнение T40FM отличается возможностью измерения больших крутящих моментов силы.
Значение характеристики | |||||
Наименование характеристики | T10F | T10FM | T10FH | T10FS | Т11 |
Номинальное значение измерений | ±0,05 | ±15 | ±100 | ±0,1 | ±1 |
крутящего момента силы, кНм | ±0,1 | ±20 | ±130 | ±0,2 | ±2 |
±0,2 | ±25 | ±150 | ±0,5 | ||
±0,5 | ±30 | ±200 | ±1 | ||
±1 | ±40 | ±250 | ±2 | ||
±2 | ±45 | ±300 | ±3 | ||
±3 | ±50 | ±5 | |||
±5 | ±60 | ±10 | |||
±10 | ±70
±80 |
||||
Пределы приведенной погреш | |||||
ности измерений крутящего момента силы, %: | ±0,1 | ±0,1 | ±0,1 | ±0,05 | ±0,05 |
Максимально допустимая скорость | |||||
вращения ротора датчика, мин 1(х1000) | 8-15 | 3-8 | 2-3 | 8-24 | 22-30 |
Пределы относительной | |||||
погрешности измерений скорости | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
вращения ротора датчика, % | |||||
Рабочий диапазон температур, °С | -10—+60 | -10—+60 | -10-+60 | -10-+60 | -10-+60 |
Напряжение питания, В | 18-30 | 18-30 | 18-30 | 18-30 | 15-30 |
Значение характеристики | ||||
Наименование характеристики | Т12 | Т40 | T40FM | T40B |
Номинальное значение измерений | ±0,1 | ±0,2 | ±15 | ±0,2 |
крутящего момента силы, кНм | ±0,2 | ±0,5 | ±20 | ±0,5 |
±0,5 | ±1 | ±25 | ±1 | |
±1 | ±2 | ±30 | ±2 | |
±2 | ±3 | ±40 | ±3 | |
±3 | ±5 | ±50 | ±5 | |
±5 | ±10 | ±60 | ±10 | |
±10 | ±70 | |||
±80 | ||||
Пределы приведенной погрешности | ||||
измерений крутящего момента силы, %: | ±0,03 | ±0,05 | ±0,1 | ±0,05 |
Максимально допустимая скорость | ||||
вращенияротора датчика, мин — (х1000) | 10-18 | 10-20 | 3-12 | 10-20 |
Пределы относительной погрешности | ||||
измерений скорости вращенияротора | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
датчика, % | ||||
Рабочий диапазон температур, °С | -10-+60 | -20-+85 | -20-+85 | -20-+85 |
Напряжение питания, В | 18-30 | 18-30 | 18-30 | 18-30 |
Поверка датчиков крутящего момента силы серий Т10Б, Т11, Т12, Т40 осуществляется в соответствии с документом МП РТ 1702-2012 «Датчики крутящего момента силы Т4А, T4WA-S3, Т5, Т10Б, Т11, Т12, Т40, ТВ1А, ТВ2. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 25 января 2012 года.
Основное поверочное оборудование, в соответствии с ГОСТ 8.541-86 — установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 ^ 20000)Н <м; пределы относительной погрешности измерений — (0,05 ^0,1)%. Установки тахометрические,диапазоны измерений (0,1 ^ 30000)мин-1, пределы относительной погрешности измерений — 0,02%.
Сведения о методах измерений
- приведены в документе «Датчики крутящего момента силы серий Т10Б, Т11, Т12, Т40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы серий Т10Е, Т11,Т12, Т40
- ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».
- Техническая документация фирмы “HottingerBaldwinMesstechnikGmbH”, Германия.
