Поверка датчиков давления МТ100
Поверка осуществляется по МИ 1997- 89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки», утверждённой ВНИИМС 20.06.89 г.
Средства поверки:
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600; МП-2500, пределы допускаемой основной погрешности ± 0,02; ± 0,05 % от измеряемого давления в диапазоне измерений, класс точности 0,02; 0,05;
- манометр образцовый абсолютного давления МПА-15, класс точности 0,01;
- комплекс для измерения давления цифровой ИПДЦ, пределы допускаемой основной погрешности ± 0,05; ± 0,06 %, пределы измерений от 1 кПа до16 МПа;
- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допускаемой основной погрешности ± (0,1 — 0,2) % от номинального значения выходного сигнала при измерении избыточного давления в диапазоне 400-2500 Па и с пределами допускаемой основной погрешности ±(0,2-0,4) Па при измерении разности давлений 10-250 Па;
- автоматизированные датчики избыточного давления «Воздух-6,3», «Воздух-2,5», «Воздух-1,6», пределы допускаемой основной погрешности ±0,02 %; ± 0,05 % от действительного значения измеряемого параметра;
- вольтметр универсальный цифровой Щ31, пределы допускаемой основной погрешности ± 0,015 %, верхний предел измерений 5 мА;
- вольтметр цифровой Щ1516, класс точности 0,015, верхний предел измерений 5 мА;
- образцовая катушка сопротивления Р331. Сопротивление 100 Ом, класс точности 0,01;
- магазин сопротивлений Р33, сопротивление 0,1 — 99999,9 Ом, класс точности 0,2/6*10-6. Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.
Сведения о методах измерений
Методы измерений содержатся в документе РИБЮ 406233.005 РЭ «Датчики давления МТ 100. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам давления МТ 100
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП Общие технические условия».
- ТУ4212-005-00226218-2004 Технические условия «Датчики давления МТ 100».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного пропорционального преобразования значения давления разрежения и избыточного давления жидкостей и газов в унифицированный токовый выходной сигнал.

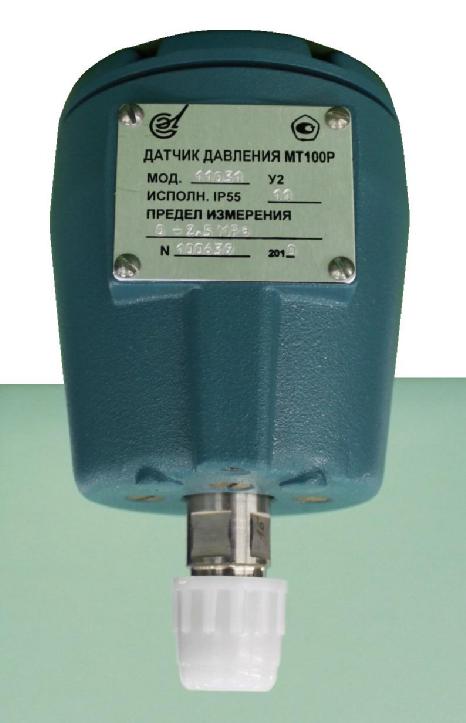

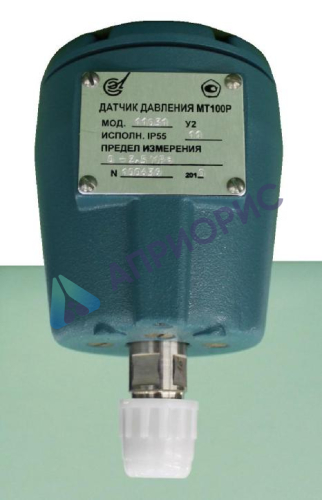

Поверка датчиков давления МТ100
Принцип действия датчиков основан на тензорезистивном эффекте. Измеряемое давление, воспроизводимое мембраной измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя.
Под действием силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нём тензорезисторов. Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал.
В зависимости от измеряемого параметра выпускаются: датчики МТ 100Р — для измерения избыточного давления, датчики МТ 100R — для измерения разрежения, датчики МТ 100РR — для измерения избыточного давления-разрежения.
Датчики в зависимости от диапазона (предела) измерений и давления перегрузки имеют модели. Каждый датчик может быть настроен на любой из диапазонов измерений моделей, для этого они оснащены элементом для перенастройки диапазона измерений.
Исполнение датчиков взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (О), соответствуют ГОСТ Р 51330.10; маркировка взрывозащиты «0ЕхiaIICT5X» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси 11С по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5; взрывозащищённое с видом взрывозащиты «взрывонепроницаемая оболочка» (d) и уровнем взрывозащиты «взрывобезопасный» (1); соответствуют ГОСТ Р 51330.1; маркировка взрывозащиты «1ЕхdIIВТ5» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси ПВ по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5.
Датчики моделей 11228-11239 имеют взрывозащищённое исполнение с видом взрывозащиты «взрывонепроницаемая оболочка». Датчики всех моделей, кроме 11228-11239, имеют взрывозащищённое исполнение с видом взрывозащиты «искробезопасная электрическая цепь» и невзрывозащищённое.
| Наименование датчика (измеряемый параметр) | Модель | Ед.
давления |
Диапазон измерений МПа | Допускаемое давление перегрузки | |
| предельное | рабочее | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Датчик давления МТ 100Р (избыточное давление) или датчик давления МТ 100R (разрежение) | 14217 | кПа | 0,4*; 0,63; 1,0; 1,6; 2,5; 4,0 | 16 | 12,5 |
| 14218 | кПа | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3 | 25 | 20 | |
| 14219 | кПа | 1,0*; 1,6; 2,5; 4,0; 6,3; 10 | 40 | 30 | |
| 14220 | кПа | 1,6*; 2,5; 4,0; 6,3; 10; 16 | 63 | 50 | |
| 14221 | кПа | 2,5*; 4,0; 6,3; 10; 16; 25 | 100 | 80 | |
| 14222 | кПа | 4,0*; 6,3; 10; 16; 25; 40 | 100 | 80 | |
| 14023 | кПа | 16*; 25; 40; 63 | 100 | 80 | |
| 14123 | 250 | 200 | |||
| 14024 | кПа | 25*; 40; 63; 100 | 160 | 125 | |
| 14124 | 400 | 300 | |||
| 14025 | кПа | 40*; 63; 100; 160 | 250 | 200 | |
| 14125 | 630 | 500 | |||
| 14026 | кПа | 63*; 100; 160; 250 | 400 | 300 | |
| 14126 | 1000 | 800 | |||
| Датчик давления МТ 100Р (избыточное давление) | 14027 | кПа | 100*; 160; 250; 400 | 630 | 500 |
| 14127 | 1600 | 1250 | |||
| 14028 | кПа | 160*; 250; 400; 630 | 1000 | 800 | |
| 14128 | 2500 | 2000 | |||
| 11028
11228 12228 12328 |
кПа | 160*; 250; 400; 630 | 1000 | 800 | |
| 11029
11229 12129 12229 12329 |
МПа | 0,25*;0,40; 0,63; 1,0 | 1,6 | 1,25 | |
| Датчик давления МТ 100Р (избыточное давление) | 11030
11230 12030 12230 12330 |
МПа | 0,63*; 1,0; 1,6 | 2,5 | 2,0 |
| 11031
11231 12031 12231 12331 |
МПа | 0,63*; 1,0; 1,6; 2,5 | 4,0 | 3,0 | |
| 11032
11232 12032 12232 12332 |
МПа | 1,0*; 1,6; 2,5; 4,0 | 6,3 | 5,0 | |
| 11033
11233 12033 12233 12333 |
МПа | 1,6*; 2,5; 4,0; 6,3 | 10 | 8,0 | |
| 11034
11234 12034 12234 12334 |
МПа | 2,5*; 4,0; 6,3; 10 | 16 | 12,5 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Датчик давления МТ 100Р (избыточное давление) | 11035
11235, 12035 12235 12335 |
МПа | 4,0*; 6,3; 10; 16 | 25 | 20 |
| 11036
11236 12036 12236 12336 |
МПа | 10*; 16; 25 | 40 | 30 | |
| 11037
11237 12037 12237 12337 |
МПа | 16*; 25; 40 | 56 | 46 | |
| 11038
11238 |
МПа | 25*; 40; 63 | 80 | 72 | |
| 11039
11239 |
МПа | 40*; 63; 100 | 125 | 110 |
| Наименование датчика (измеряемый параметр) | Модель | Ед.
давления |
Верхние пределы измерений | Допускаемое давление перегрузки | ||
| по избыточному давлению (+), по разрежению (-) | ||||||
| предельное | рабочее | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Датчик давления МТ 100РЯ (избыточное давление -разрежение) | 14217 | кПа | ±(0,2*; 0,315; 0,5; 0,8; 1,25;2,0) | 16 | 12,5 | |
| 14218 | кПа | ±(0,315*; 0,5; 0,8; 1,25;2,0;3,15) | 25 | 20 | ||
| 14219 | кПа | ±(0,5*; 0,8; 1,25; 2,0; 3,15; 5,0) | 40 | 30 | ||
| 14220 | кПа | ±(0,8*; 1,25; 2,0; 3,15; 5,0; 8,0) | 63 | 50 | ||
| 14221 | кПа | ±(1,25*; 2,0; 3,15; 5,0; 8,0;12,5) | 100 | 80 | ||
| 14222 | кПа | ±(2,0*; 3,15; 5,0; 8,0; 12,5; 20) | 100 | 80 | ||
| 14023 | кПа | ±(8,0*; 12,5; 20; 31,5) | 100 | 80 | ||
| 14123 | 250 | 200 | ||||
| 14024 | кПа | ±(12,5*; 20; 31,5; 50) | 160 | 125 | ||
| 14124 | 400 | 300 | ||||
| 14025 | кПа | ±(20*; 31,5; 50; 80) | 250 | 200 | ||
| 14125 | 630 | 500 | ||||
| 14026 | кПа | -100 | +(60; 150) | 400 | 300 | |
| 14126 | 1000 | 800 | ||||
| 14027 | кПа | -100 | +(60; 150; 300) | 630 | 500 | |
| 14127 | 1600 | 1250 | ||||
| 14028 | кПа | -100 | +(60; 150; 300; 530) | 1000 | 800 | |
| 14128 | 2500 | 2000 | ||||
| 11028
11228 12228 12328 |
кПа | -100 | +(60*; 150; 300; 530) | 1000 | 800 | |
| 11029
11229 12129 12229 12329 |
МПа | -0,1 | +(0,15*; 0,3; 0,53; 0,9) | 1,9 | 1,25 | |
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Датчик давления МТ 100PR (избыточное давление-разрежение) | 11030
11230 12030 12230 12330 |
МПа | -0,1 | +(0,53*; 0,9; 1,5) | 2,5 | 2,0 |
| 11031
11231 12031 12231 12331 |
МПа | -0,1 | +(0,53*; 0,9; 1,5; 2,4) | 4,0 | 3,0 | |
| 11032
11232 12032 12232 12332 |
МПа | -0,1 | +(0,9*; 1,5; 2,4; 3,9) | 6,3 | 5,0 | |
Поверка осуществляется по МИ 1997- 89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки», утверждённой ВНИИМС 20.06.89 г.
Средства поверки:
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600; МП-2500, пределы допускаемой основной погрешности ± 0,02; ± 0,05 % от измеряемого давления в диапазоне измерений, класс точности 0,02; 0,05;
- манометр образцовый абсолютного давления МПА-15, класс точности 0,01;
- комплекс для измерения давления цифровой ИПДЦ, пределы допускаемой основной погрешности ± 0,05; ± 0,06 %, пределы измерений от 1 кПа до16 МПа;
- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допускаемой основной погрешности ± (0,1 — 0,2) % от номинального значения выходного сигнала при измерении избыточного давления в диапазоне 400-2500 Па и с пределами допускаемой основной погрешности ±(0,2-0,4) Па при измерении разности давлений 10-250 Па;
- автоматизированные датчики избыточного давления «Воздух-6,3», «Воздух-2,5», «Воздух-1,6», пределы допускаемой основной погрешности ±0,02 %; ± 0,05 % от действительного значения измеряемого параметра;
- вольтметр универсальный цифровой Щ31, пределы допускаемой основной погрешности ± 0,015 %, верхний предел измерений 5 мА;
- вольтметр цифровой Щ1516, класс точности 0,015, верхний предел измерений 5 мА;
- образцовая катушка сопротивления Р331. Сопротивление 100 Ом, класс точности 0,01;
- магазин сопротивлений Р33, сопротивление 0,1 — 99999,9 Ом, класс точности 0,2/6*10-6. Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.
Сведения о методах измерений
Методы измерений содержатся в документе РИБЮ 406233.005 РЭ «Датчики давления МТ 100. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам давления МТ 100
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП Общие технические условия».
- ТУ4212-005-00226218-2004 Технические условия «Датчики давления МТ 100».
