Поверка датчиков давления ИД-И-АЦ, ИД-И-ЦС, ИД-А-АЦ, ИД-А-ЦС, ИД-В-АЦ,ИД-В-ЦС, ИД-ИВ-АЦ, ИД-ИВ-ЦС, ИД-Р-АЦ, ИД-Р-ЦС
Поверка производится по МРБ МП.2477-2015, утвержденная РУП «Витебский ЦСМС» 12.02.2015 г.
Основные средства поверки:
- Калибратор давления пневматический Метран-504 Воздух-III. Класс точности 0,02;
- Мановакуумметр грузопоршневой МВП-2,5 ТУ 4212-005-48318935-99. Класс точности 0,02;
- Манометр грузопоршневой МП-60 ТУ 50-457-84. Класс точности 0,02;
- Манометр избыточного давления грузопоршневой МП-600 ГОСТ 8291-23. Класс точности 0,02;
- Вольтметр универсальный В7-72;
- Магазин сопротивлений Р4831. Класс точности 0,05;
- Мера электрического сопротивления однозначная Р3030 100 Ом. Класс точности 0,002;
- Барометр кварцевый МД-20.
Сведения о методах измерений
приведены в паспорте СДФИ 406233.005 ПС.
Нормативные и технические документы, устанавливающие требования к датчикам давления ИД
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами. Общие технические условия»;
- ТУ РБ 390184271.002-2003 «Датчики давления ИД»;
- МРБ.МП.2477-2015 «Датчики давления ИД. Методика поверки».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

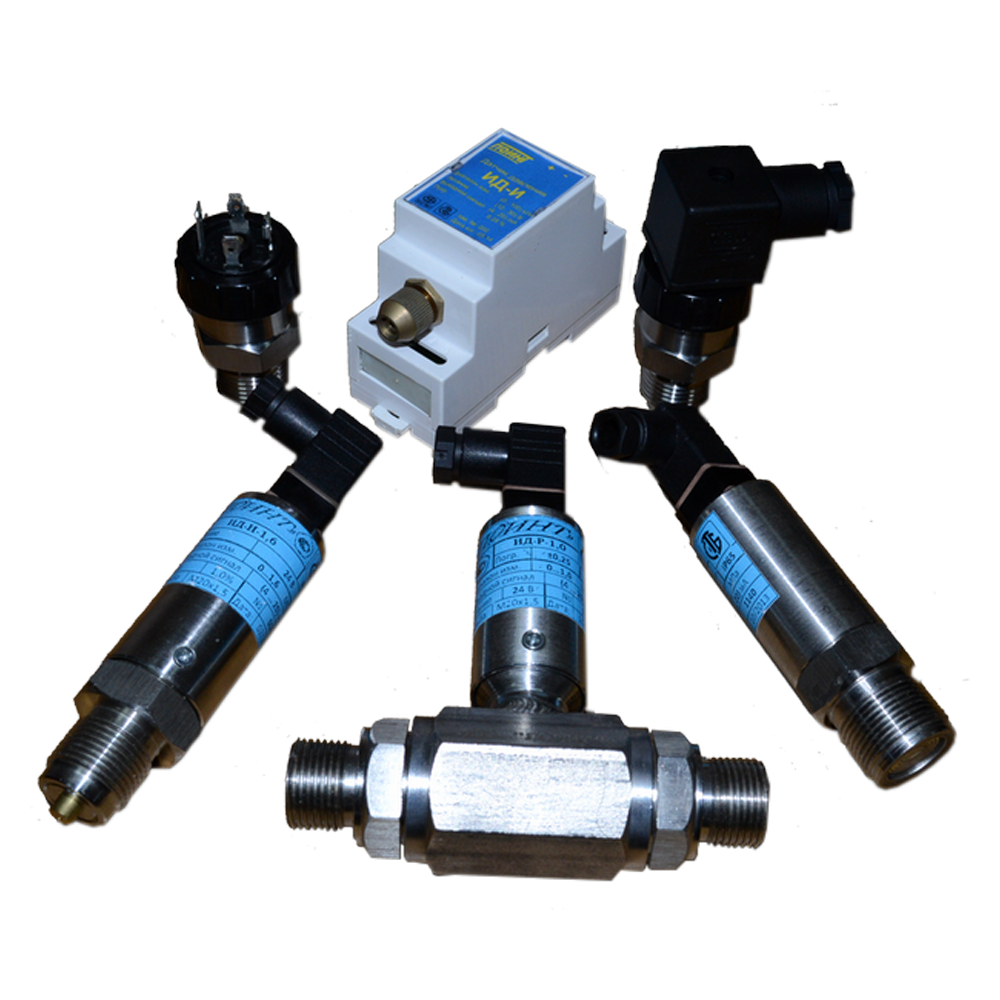

Назначение: для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в унифицированный электрический выходной сигнал постоянного тока или напряжения. Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных — HART.
Поверка датчиков давления ИД-И-АЦ, ИД-И-ЦС, ИД-А-АЦ, ИД-А-ЦС, ИД-В-АЦ,ИД-В-ЦС, ИД-ИВ-АЦ, ИД-ИВ-ЦС, ИД-Р-АЦ, ИД-Р-ЦС
Принцип действия датчика основан на использовании тензорезистивного либо емкостного метода измерения давления. При тензорезистивном методе чувствительный элемент датчика выполнен в виде моста из 4 резисторов, сформированных на керамическом основании. Деформация керамики под воздействием давления изменяет сопротивление мостовой схемы, которое преобразуется в выходной электрический сигнал постоянного тока или напряжения.
При емкостном методе используется изменение ёмкости конденсатора, при изменении расстояния между обкладками. Чувствительный элемент выполнен с использованием упругой металлической мембраны. При изменении давления мембрана с электродом деформируется и происходит изменение емкости. Датчик состоит из чувствительного элемента и электронного преобразователя, помещенных в корпус.
Датчики могут изготавливаться следующих модификаций:
- датчики АЦ — стандартного исполнения;
- датчики ЦС — датчики «интеллектуальные», перенастраиваемые с цифровым протоколом передачи данных HART. Датчики ЦС могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором.
Датчики выпускаются следующих исполнений для любых модификаций:
- датчики ИД-И предназначены для преобразования значения избыточного давления газов и жидкостей в электрический выходной сигнал. Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях;
- датчики ИД-А предназначены для преобразования значения абсолютного давления в электрический выходной сигнал;
- датчики ИД-В предназначены для преобразования значения разрежения газов и жидкостей в электрический выходной сигнал;
- датчики ИД-ИВ предназначены для преобразования значения разрежения-давления газов и жидкостей в электрический выходной сигнал.
- датчики ИД-Р предназначены для преобразования значения разности давлений газов и жидкостей в электрический выходной сигнал. Могут применяться в системах измерений расхода газов и жидкостей, а также для измерений значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.
Взрывозащищенные датчики изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6X по ГОСТ 30852.1-2002;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X по ГОСТ 30852.10-2002.
Взрывозащищенные датчики могут эксплуатироваться во взрывоопасных зонах классов В-I, В-1а, В-1б, В-1г, В-II, В-11а в соответствии с требованиями документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Датчики предназначены для работы в средах, по отношении к которым сталь 12Х18Н10Т ГОСТ 5949-75 является коррозионностойкой.
Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители. Защита от несанкционированного доступа обеспечивается конструкцией.
Вид измеряемого давления, модификации датчика | Верхние пределы измерений, МПа (Pmax) | |
Датчики избыточного давления (И) | ||
ИД-И-АЦ
ИД-И-ЦС |
0,0025*; 0,004*; 0,006*; 0,0063*; 0,01*; 0,016*; 0,025*; 0,04; 0,06; 0,063; 0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1; 1,6; 2,5; 4; 6; 6,3; 10; 16; 25; 40; 60 | |
Датчики абсолютного давления (А) | ||
ИД-А-АЦ
ИД-А-ЦС |
0,04*; 0,06*; 0,063*; 0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1; 1,6; 2,5; 4; 6; 6,3; 10; 16 | |
Датчики разрежения (В) | ||
ИД-В-АЦ
ИД-В-ЦС |
0,025*; 0,04; 0,06; 0,063; 0,1 | |
Датчики давления-разрежения (ИВ) | ||
ИД-ИВ-АЦ
ИД-ИВ-ЦС |
Разрежение | Избыточное давление |
0,05 | 0,05 | |
0,1 | 0,053; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | |
Датчики разности давлений (Р) | ||
ИД-Р-АЦ
ИД-Р-ЦС |
0,0025*; 0,004*; 0,006*; 0,0063*; 0,01*; 0,016*; 0,025*; 0,04; 0,06; 0,063; 0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1; 1,6; 2,5; 4; 6; 6,3; 10; 16 | |
Примечание: позиции обозначенные * только для датчиков типа ЦС. |
Поверка производится по МРБ МП.2477-2015, утвержденная РУП «Витебский ЦСМС» 12.02.2015 г.
Основные средства поверки:
- Калибратор давления пневматический Метран-504 Воздух-III. Класс точности 0,02;
- Мановакуумметр грузопоршневой МВП-2,5 ТУ 4212-005-48318935-99. Класс точности 0,02;
- Манометр грузопоршневой МП-60 ТУ 50-457-84. Класс точности 0,02;
- Манометр избыточного давления грузопоршневой МП-600 ГОСТ 8291-23. Класс точности 0,02;
- Вольтметр универсальный В7-72;
- Магазин сопротивлений Р4831. Класс точности 0,05;
- Мера электрического сопротивления однозначная Р3030 100 Ом. Класс точности 0,002;
- Барометр кварцевый МД-20.
Сведения о методах измерений
приведены в паспорте СДФИ 406233.005 ПС.
Нормативные и технические документы, устанавливающие требования к датчикам давления ИД
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами. Общие технические условия»;
- ТУ РБ 390184271.002-2003 «Датчики давления ИД»;
- МРБ.МП.2477-2015 «Датчики давления ИД. Методика поверки».
