Поверка датчика давления МИДА-13П-К(Н), МИДА-13П-Ех, МИДА-13П-Вн, МИДА-ДИ-13П-М
Поверка осуществляется в соответствии с разделом 3.5 «Методика поверки» руководства по эксплуатации МДВГ.406233.033РЭ «Датчики давления МИДА-13П», утверждённого ФГУП ВНИИМС 2.08.2011 г.
Сведения о методиках (методах) измерений
Руководство по эксплуатации. МДВГ.406233.033РЭ «Датчики давления МИДА-13П».
Нормативные документы, устанавливающие требования к датчикам МИДА-13П
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ТУ 4212-044-18004487-2003 «Датчики давления МИДА-13П. Технические условия».
- МДВГ.400600.001 МИ «Правила приемки и методы испытаний».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного преобразования избыточного давления (ДИ), абсолютного давления (ДА), разрежения (ДВ) и избыточного давления — разрежения (ДИВ) жидкостей и газов, неагрессивных к материалам контактирующих деталей, в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, использующихся, в том числе, в пищевой промышленности.
Поверка датчика давления МИДА-13П-К(Н), МИДА-13П-Ех, МИДА-13П-Вн, МИДА-ДИ-13П-М

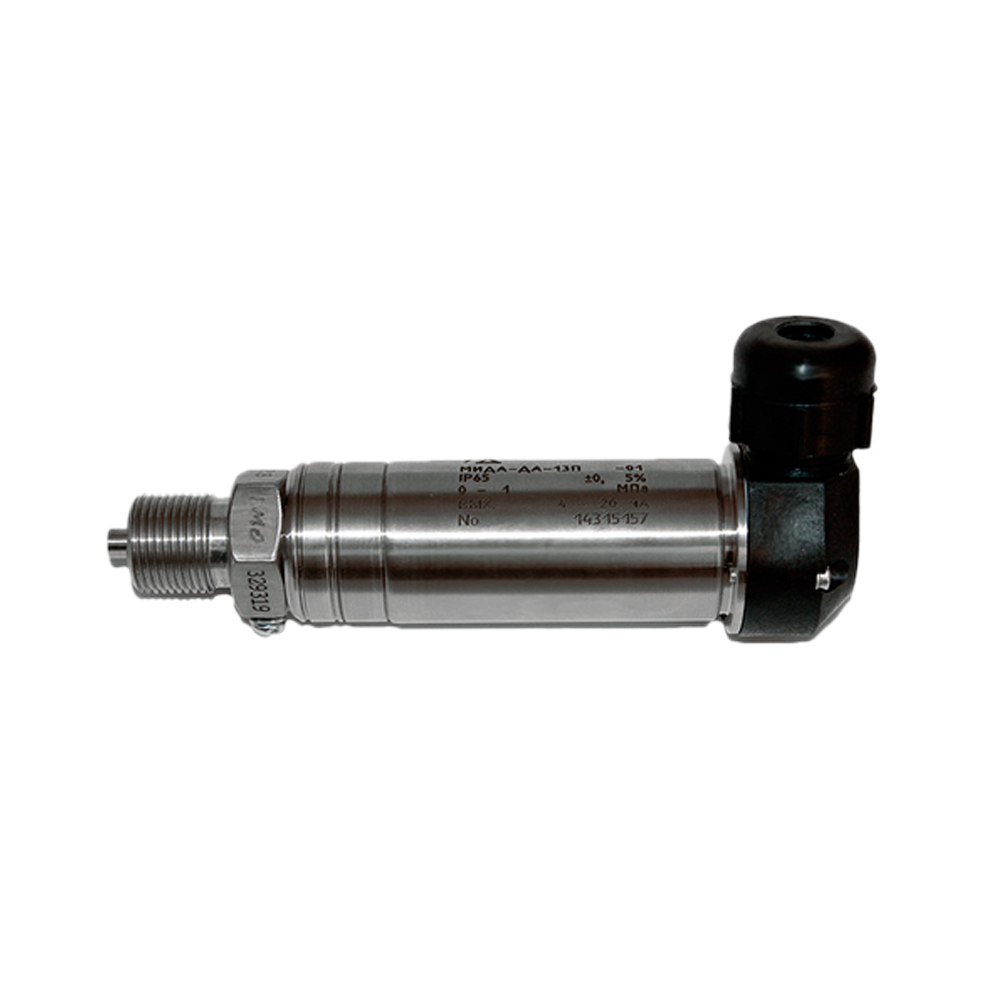

Датчики давления МИДА-13П (далее — датчики) состоят из тензопреобразователя, воспринимающего измеряемое давление и преобразующего его в выходной сигнал разбаланса
тензометрического моста, и электронного преобразователя, питающего тензомост и преобразующего выходной сигнал тензомоста в унифицированный выходной электрический сигнал постоянного тока или напряжения постоянного тока.
Тензопреобразователь и электронный блок конструктивно размещены в едином корпусе. Измеряемое давление через штуцер подается в рабочую полость и воздействует на металлическую мембрану, на внешней поверхности которой жестко закреплен полупроводниковый чувствительный элемент. Он представляет собой монокристаллическую сапфировую подложку, на поверхности которой сформированы гетероэпитаксиальные кремниевые резисторы (структура «кремний на сапфире» – КНС), соединенные в тензочувствительную мостовую схему; выводы от схемы соединены с коллектором, имеющим жесткие контакты.
В кожухе, герметично соединенном с тензопреобразователем и узлом ввода, находятся электронный блок, смонтированный на печатной плате, которая закреплена на основании, и
потенциометры для корректировки НУЛЯ и ДИАПАЗОНА выходного сигнала. Корректор ДИАПАЗОНА в датчиках с пределами допускаемой основной погрешности + 0,5 % может отсутствовать. В датчике моделей МИДА-13П—К(Н) корректоры НУЛЯ и ДИАПАЗОНА отсутствуют, а корректировка этих параметров осуществляется с помощью сервисных электронных устройств обнуления и переключения диапазонов.
Взрывозащищенные датчики моделей МИДА-13П-Ex и МИДА-13П—Вн предназначены для эксплуатации во взрывоопасных зонах согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и
другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Датчики моделей МИДА-13П-Ex с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты «0ExiaIICT4», соответствуют требованиям ГОСТ Р
51 330.0, ГОСТ Р 51330.10. Датчики моделей МИДА-13П—Вн с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты IЕхdIIВТ4«Х» соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.1 Датчики модели МИДА—ДИ-13П—М не имеют корректоров «НУЛЯ» и «ДИАПАЗОНА». В датчиках моделей МИДА-13П—КН может производиться перенастройка диапазонов измерения и (или) смещение нижнего предела измерения.
Датчики моделей МИДА-13П—Вн—Г датчиков имеют съемный модуль грозозащиты, который предназначен для защиты их от воздействия импульсных перегрузок до 4 кВ/2 кА, вы—
званных грозовыми разрядами и промышленными помехами. Для подключения кабеля связи датчика с внешними приборами выполняется прямой или угловой сальниковый узел ввода, или разъем. Узел ввода датчиков моделей МИДА-13П—Вн выполнен под присоединение трубы или металлорукава с размещением внутри них кабеля связи.
Поверка осуществляется в соответствии с разделом 3.5 «Методика поверки» руководства по эксплуатации МДВГ.406233.033РЭ «Датчики давления МИДА-13П», утверждённого ФГУП ВНИИМС 2.08.2011 г.
Сведения о методиках (методах) измерений
Руководство по эксплуатации. МДВГ.406233.033РЭ «Датчики давления МИДА-13П».
Нормативные документы, устанавливающие требования к датчикам МИДА-13П
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ТУ 4212-044-18004487-2003 «Датчики давления МИДА-13П. Технические условия».
- МДВГ.400600.001 МИ «Правила приемки и методы испытаний».
