Поверка датчика давления Метран-150
Поверка осуществляется по документу МП 4212-012-2013 «Датчики давления Метран-150. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2013 года.
Основные средства поверки:
- грузопоршневые манометры МП-60М, МП-600, МП-2500, класс точности 0,01;
- калибраторы давления пневматические Метран-504 Воздух-II, Метран-505-Воздух-1, класс точности 0,015;
- задатчик разрежения Метран-503 Воздух, класс точности 0,02;
- манометр абсолютного давления МПА-15, класс точности 0,01;
- вольтметр цифровой, класс точности 0,005;
- мера электрического сопротивления, класс точности 0,001.
Сведения о методах измерений
содержатся в СПГК.5225.000.00 РЭ «Датчики давления Метран-150. Руководство по эксплуатации» и в СПГК.5295.000.00 РЭ «Датчики давления Метран-150 исполнения АС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам давления Метран-150
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 10 — 4000 10 Па»
- ГОСТ 8.017-79 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
- СТО 1.1.1.07.001.0675 «Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования».
- ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие технические требования».
- ОПБ88/97 «Общие положения обеспечения безопасности атомных станций».
- ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».
- ТУ 4212-022-51453097-2006 «Датчики давления Метран-150. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня) и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Поверка датчика давления Метран-150

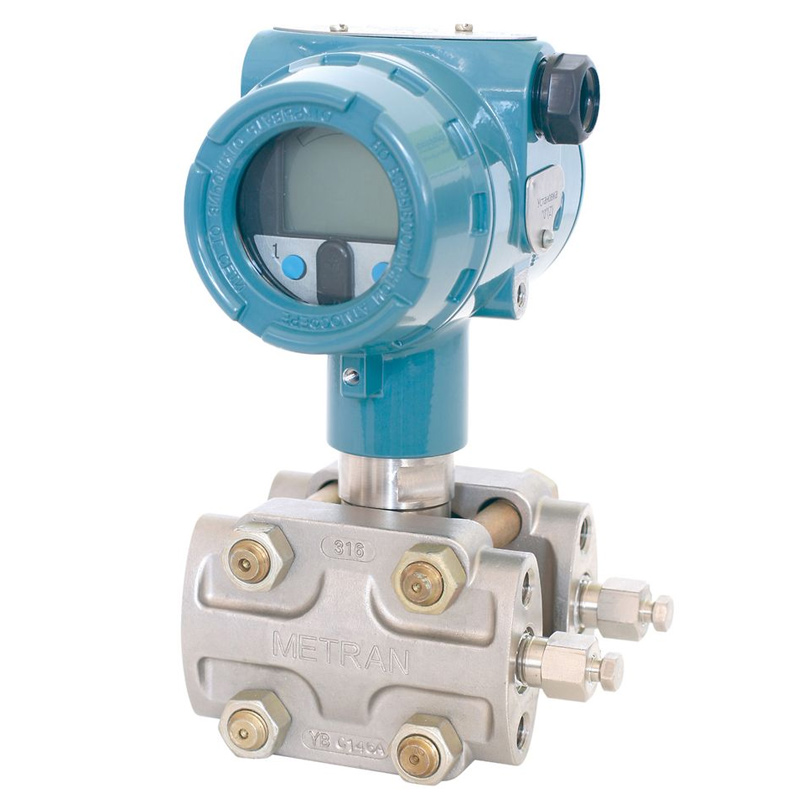

Датчики имеют модели: 150TA, 150TAR — датчики абсолютного давления, 150CG, 150CGR, 150TG, 150TGR — датчики избыточного давления, 150CD, 150CDR — датчики разности давлений, 150L — датчики гидростатического давления (уровня).
Измерительный механизм датчиков моделей 150CG, 150CGR, 150CD, 150CDR, 150L работает по принципу дифференциального конденсатора. Основой механизма является емкостная измерительная ячейка, состоящая из двух разделительных мембран и одной измерительной мембраны, которая установлена между двумя неподвижными пластинами конденсатора. Любое изменение давления, воздействующего на измерительную мембрану, вызывает изменение положения измерительной мембраны и приводит к появлению разности емкостей, преобразуемой в цифровой код, пропорциональный приложенному давлению.
Измерительный механизм датчиков моделей 150TA, 150TAR, 150TG, 150TGR работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный тен-зомодуль на кремниевой подложке. Под воздействием давления происходит деформация тензо-модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей емкостной ячейки или тензомодуля, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и/или цифровой выходной сигнал.
Датчики моделей 150CG, 150TG, 150CD, 150TA имеют исполнение АС для применения на объектах атомной энергетики.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу МП 4212-012-2013 «Датчики давления Метран-150. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2013 года.
Основные средства поверки:
- грузопоршневые манометры МП-60М, МП-600, МП-2500, класс точности 0,01;
- калибраторы давления пневматические Метран-504 Воздух-II, Метран-505-Воздух-1, класс точности 0,015;
- задатчик разрежения Метран-503 Воздух, класс точности 0,02;
- манометр абсолютного давления МПА-15, класс точности 0,01;
- вольтметр цифровой, класс точности 0,005;
- мера электрического сопротивления, класс точности 0,001.
Сведения о методах измерений
содержатся в СПГК.5225.000.00 РЭ «Датчики давления Метран-150. Руководство по эксплуатации» и в СПГК.5295.000.00 РЭ «Датчики давления Метран-150 исполнения АС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам давления Метран-150
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7 10 — 4000 10 Па»
- ГОСТ 8.017-79 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
- СТО 1.1.1.07.001.0675 «Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования».
- ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие технические требования».
- ОПБ88/97 «Общие положения обеспечения безопасности атомных станций».
- ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».
- ТУ 4212-022-51453097-2006 «Датчики давления Метран-150. Технические условия».
