Поверка датчика давления малогабаритного КОРУНД
Поверка осуществляется по документу КТЖЛ. 406234.003 МП «Датчики давления малогабаритные КОРУНД. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.07.2016 г.
Перечень основных средств, применяемых при поверке:
- Манометры избыточного давления грузопоршневые:
- МП-6, МП-60, МП-600, МП-2500 (регистрационный номер 31703-06).
- Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99). Манометр абсолютного давления МПА-15; (Регистрационный номер 4222-74).
- Задатчики давления «Воздух-1600» (Регистрационный номер 12143-04).
- Задатчики давления «Воздух-6,3» и «Воздух-2,5», (Регистрационный номер 10610-00). Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
- Мера электрического сопротивления Р3030 сопротивления 100 Ом; (регистрационный номер 8238-81).
- Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится в свидетельство о поверке и (или) в паспорт.
Нормативные документы
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 110 в шестой степени Па.
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- ТУ 4212-002-29301297-16. Датчики давления малогабаритные КОРУНД. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывного измерения и преобразования величины измеряемого параметра — абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности давлений жидких и газообразных сред, в унифицированный электрический выходной сигнал, цифровой сигнал на базе HART-протокола, цифровой сигнал по стандарту RS 485 Modbus RTU.
Поверка датчика давления малогабаритного КОРУНД

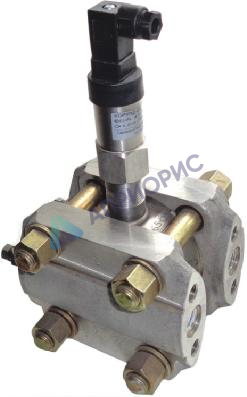

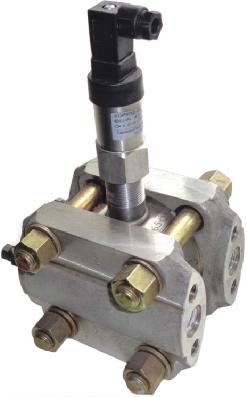

Датчик содержит первичный преобразователь и электронный блок. Для присоединения к источнику давления датчик имеет присоединительный узел в виде штуцера, фланца, или ниппеля. Для присоединения к линии связи датчик содержит электрический разъем или сальниковый ввод с клеммной колодкой, или выводной кабель. Для визуализации величины измеряемого давления датчик может содержать светодиодную или жидкокристаллическую индикацию. Элементы датчика собранны в единой конструкции.
Принцип действия датчика основан на изменении электрических характеристик первичного преобразователя при изменении давления, воздействующего на его мембрану. Сигнал первичного преобразователя поступает на электронный блок, где преобразуется в унифицированный сигнал постоянного тока и (или) в цифровой вид протоколов HART, MODDUS RTU.
Датчики выпускаются в различных исполнениях:
- По виду измеряемого давления
- ДИ; ДДИ — избыточное давление;
- ДД; ДДН — разность давлений;
- ДР; ДДР; ДДНР — разрежение;
- ДА; ДДА — абсолютное давление; ДИГ — давление гидростатическое; ДИВ; ДДИВ — давление-разрежение. 0ExiaIICT5_X; 1ExibIICT5_X IP65; IP66; IP67; IP68 аналоговый выходной сигнал; цифровой выходной сигнал; аналоговый выходной сигнал плюс цифровой
- По уровню взрывозащиты
- По степени защиты от пыли и воды
- По выходному интерфейсу
Примечание: любая модель датчика может быть выпущена в любом из представленных корпусов по требованию заказчика.
Программное обеспечение
На датчиках установлено программное обеспечение в соответствие с таблицей 1.
Таблица 1
| Наименование | Идентификационное
наименование |
Версия
(идентификационный номер) |
Контроль ная сумма исполняе мого кода | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО датчика с HART-протоколом | main(9) | 10 | 000A33A
D |
PHYTON
ChipProg-40 |
| Внутреннее ПО датчика с протоколом по MODBUS-RTU | modbus(2) | 2 | 000AE016 | PHYTON
ChipProg-40 |
Конструкция приборов исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу КТЖЛ. 406234.003 МП «Датчики давления малогабаритные КОРУНД. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.07.2016 г.
Перечень основных средств, применяемых при поверке:
- Манометры избыточного давления грузопоршневые:
- МП-6, МП-60, МП-600, МП-2500 (регистрационный номер 31703-06).
- Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99). Манометр абсолютного давления МПА-15; (Регистрационный номер 4222-74).
- Задатчики давления «Воздух-1600» (Регистрационный номер 12143-04).
- Задатчики давления «Воздух-6,3» и «Воздух-2,5», (Регистрационный номер 10610-00). Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
- Мера электрического сопротивления Р3030 сопротивления 100 Ом; (регистрационный номер 8238-81).
- Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится в свидетельство о поверке и (или) в паспорт.
Нормативные документы
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 110 в шестой степени Па.
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- ТУ 4212-002-29301297-16. Датчики давления малогабаритные КОРУНД. Технические условия.
