Поверка дальномера лазерного PD-I, PD-E
Поверка осуществляется по документу МП РТ 1934-2013 «Дальномеры лазерные PD-I, PD-E. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 16 октября 2013 г. Перечень основных средств поверки (эталонов), применяемых для поверки:
набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более 1/3 погрешности дальномера, например: тахеометром электронным TS30 (Госреестр № 40890-09) или лентой измерительной 3 разряда; квадрант оптический КО-60, ПГ±30″ (Госреестр № 26905-04).
Сведения о методах измерений
- Методика измерений дальномером приведена в разделе 7 «Эксплуатация» в документе «Дальномеры лазерные PD-I, PD-E. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным PD-I, PD-E
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 . 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
- ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;
- ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
4. Техническая документация фирмы «Hilti Corporation» (Лихтенштейн).
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений расстояний и углов наклона.
Поверка дальномера лазерного PD-I, PD-E
Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приемное устройство дальномера), после его диффузного отражения от объекта измерения.
Принцип действия углового измерительного канала основан на работе электронного уровня — углового датчика, маятникового типа. Под воздействием гравитационного поля Земли, при наклоне дальномера, маятник углового датчика, который представляет собой ферритовый сердечник измерительного трансформатора, смещается относительно системы катушек, что индуцирует напряжение (выходной сигнал), пропорциональное наклону. Выходной сигнал подвергается оцифровке и отображается на ЖК-экране дальномера.
Дальномер представляет собой корпус, вмещающий оптические и электронные компоненты. Батарейки электропитания находятся в отсеке с откидной крышкой. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших расстояний, для повышения светоотражательной способности, рекомендуется пользоваться специальными мишенями, входящими в комплект дальномера по заказу.
Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:
- задний торец корпуса дальномера;
- передний торец корпуса дальномера;
- центр резьбовой втулки ( используется для крепления дальномера на штативе);
- острие откидного измерительного щупа (используется для измерений из труднодоступных мест, например — из углов помещений);
- острие удлинителя измерительного щупа (поставляется по заказу).
Управление дальномером осуществляется с помощью встроенной панели управления, объединяющей ЖК-экран и шести кнопочную клавиатуру. Для работы в местах с недостаточной освещенностью предусмотрена подсветка ЖК-экрана. Для удобства управления имеется звуковой сигнал подтверждающий выполнение задаваемых команд. Встроенные вычислительные функции позволяют вычислять линейные размеры, площадь и объем измеряемых объектов. Результаты измерений автоматически сохраняются во внутренней памяти.
В эксплуатации, конструкция дальномера не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается специальным внутренним замком корпуса дальномера.

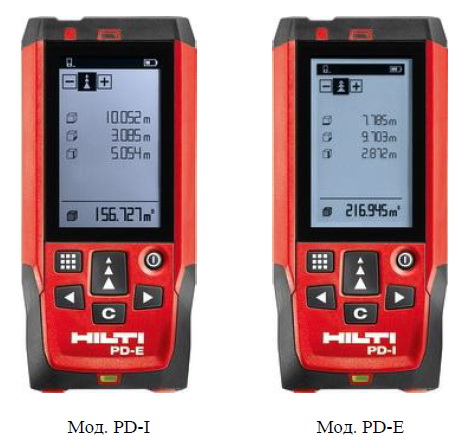

Общий вид дальномеров лазерных PD-I, PD-E и место нанесения знака об утверждении типа показан на рисунке 1.
Выпускаемая модификация дальномера PD-E отличается увеличенным диапазоном измерения расстояний и наличием встроенного оптического визира.
| Наименование | Значение ха | рактеристики |
| характеристики | PD-I | PD-E |
| Диапазон измерения:
— расстояний, не более |
(0-100)м | (0-200)м |
| — углов наклона | ± 180° | ± 180° |
| Пределы абсолютной погрешности измерений (при доверительной вероятности 0,67), не более: — расстояний | ± (1 + 0,02хDх10-3) мм, | |
| где D- измеряемое расстояние, мм | ||
| -углов | ± 0,2° | |
| Длина волны лазерного излучения: | (620 — 690) нм* | |
| Мощность лазерного излучения, не более: | 0,95 мВт * | |
| Источник электропитания: | 2 батарейки типа ААА | |
| Диапазон рабочих температур: | от -10 до +50 °С |
| Диапазон температуры хранения: | от -30 до +70 °С |
| Габаритные размеры (Д х Ш х В), не более: | (129 х 60 х 28) мм |
| Масса (с батарейками), не более: | 0,165 кг |
Поверка осуществляется по документу МП РТ 1934-2013 «Дальномеры лазерные PD-I, PD-E. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 16 октября 2013 г. Перечень основных средств поверки (эталонов), применяемых для поверки:
набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более 1/3 погрешности дальномера, например: тахеометром электронным TS30 (Госреестр № 40890-09) или лентой измерительной 3 разряда; квадрант оптический КО-60, ПГ±30″ (Госреестр № 26905-04).
Сведения о методах измерений
- Методика измерений дальномером приведена в разделе 7 «Эксплуатация» в документе «Дальномеры лазерные PD-I, PD-E. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным PD-I, PD-E
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 . 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;
- ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;
- ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
4. Техническая документация фирмы «Hilti Corporation» (Лихтенштейн).
