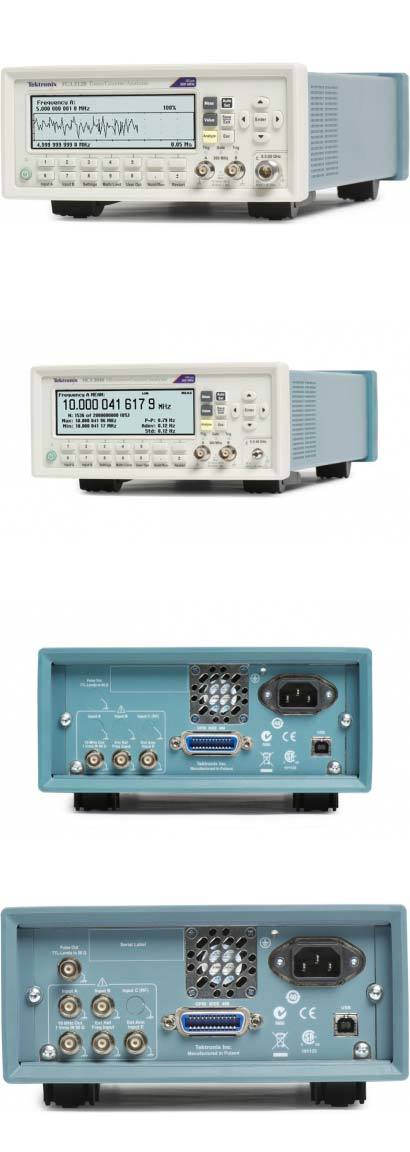

Поверка частотомера универсального Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040
Поверка осуществляется по документу «МП РТ 1782-2012. Частотомеры универсальные Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 25.09.2012 г.
Средства поверки:
наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
генератор сигналов | калибратор универсальный Fluke 9100 с опцией 600 |
диапазон частот от 10 Гц до 400 МГц; диапазон уровня напряжения от 10 мВ до 1 В (скз); относительная погрешность установки уровня напряжения не более ± 10 % | диапазон частот от 10 Гц до 600 МГц; диапазон уровня напряжения; относительная погрешность установки уровня напряжения от 10 мВ до 1 В (скз) не более ± 5 % |
генератор сигналов (для моделей с каналом “C”) диапазон частот в соответствии с диапазоном частот поверяемой модели; диапазон уровня мощности от — 30 до — 10 дБм; относительная погрешность установки уровня мощности не более ± 2 дБ | для моделей FCA3003, FCA3103: генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от — 115 до + 18 дБм
для моделей FCA3020, FCA3120: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от — 115 до + 15 дБм для моделей MCA3027, MCA3040: генератор сигналов измерительный Anritsu MG3694C с опциями 2, 4 диапазон частот от 8 МГц до 40 ГГц; диапазон уровня от — 115 до + 6 дБм относительная погрешность установки уровня мощности от — 40 до — 10 дБм не более ± 1 дБ |
стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
уровень сигнала «10 МГц» от 0 до + 10 дБм;
относительная погрешность частоты сигнала «10 МГц» не более ± 1-10″9 |
номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10″10 |
осциллограф цифровой относительная погрешность измерения напряжения 1 В частотой 10 МГц не более ± 10 % | осциллограф цифровой Tektronix TDS3012B диапазон частот 100 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 3 % |
измеритель сопротивления относительная погрешность измерения сопротивления 50 Ом не более ± 1 % | мультиметр цифровой Keithlev 2000 относительная погрешность измерения сопротивления 50 Ом не более ± 0,018 % |
ваттметр СВЧ
(для моделей с каналом “C”) диапазон частот в соответствии с диапазоном частот поверяемой модели; диапазон уровня мощности от — 30 до — 10 дБм; относительная погрешность измерения уровня мощности не более ± 0,5 дБ |
для моделей FCA3003, FCA3103: преобразователь измерительный Rohde & Schwarz NRP-Z21
относительная погрешность измерения мощности от — 30 до — 10 дБм в диапазоне частот от 100 МГц до 18 ГГц не более ± 0,25 дБ для моделей FCA3020, FCA3120, MCA3027, MCA3040: преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения мощности от — 30 до — 10 дБм в диапазоне частот от 250 МГц до 40 ГГц не более ± 0,46 дБ |
Сведения о методах измерений
- Методы измерений изложены в документе «077-0506-01. Частотомеры универсальные Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к частотомерам универсальным Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и частоты.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения частоты и периода, отношения частот, временных интервалов, длительности импульсов и фронтов импульсов сигналов, времени задержки и фазового сдвига между сигналами.
Поверка частотомера универсального Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040
Принцип действия частотомеров универсальных Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040 основан на счетно-импульсном методе. При измерении частоты сигнала осуществляется подсчет количества импульсов, сформированных из входного сигнала, за время длительности калиброванного временного строба. При измерении периода производится подсчет количества импульсов, сформированных из сигнала опорного генератора. В микропроцессоре производится обработка сигналов с использованием метода реверсивной интерполяции. Результаты измерений и режимы работы отображаются на встроенном дисплее.
Во всех моделях имеются два канала “A”, “B” с частотным диапазоном до 300 МГц.
Третий СВЧ-канал “C” установлен во всех моделях, кроме FCA3000, FCA3100.
В моделях MCA3027, MCA3040 имеется режим индикации уровня мощности входного сигнала.
Модели FCA3100, FCA3103, FCA3120 обладают улучшенными по сравнению с остальными моделями разрешением и точностью измерения временных интервалов.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу «МП РТ 1782-2012. Частотомеры универсальные Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 25.09.2012 г.
Средства поверки:
наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
генератор сигналов | калибратор универсальный Fluke 9100 с опцией 600 |
диапазон частот от 10 Гц до 400 МГц; диапазон уровня напряжения от 10 мВ до 1 В (скз); относительная погрешность установки уровня напряжения не более ± 10 % | диапазон частот от 10 Гц до 600 МГц; диапазон уровня напряжения; относительная погрешность установки уровня напряжения от 10 мВ до 1 В (скз) не более ± 5 % |
генератор сигналов (для моделей с каналом “C”) диапазон частот в соответствии с диапазоном частот поверяемой модели; диапазон уровня мощности от — 30 до — 10 дБм; относительная погрешность установки уровня мощности не более ± 2 дБ | для моделей FCA3003, FCA3103: генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от — 115 до + 18 дБм
для моделей FCA3020, FCA3120: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от — 115 до + 15 дБм для моделей MCA3027, MCA3040: генератор сигналов измерительный Anritsu MG3694C с опциями 2, 4 диапазон частот от 8 МГц до 40 ГГц; диапазон уровня от — 115 до + 6 дБм относительная погрешность установки уровня мощности от — 40 до — 10 дБм не более ± 1 дБ |
стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
уровень сигнала «10 МГц» от 0 до + 10 дБм;
относительная погрешность частоты сигнала «10 МГц» не более ± 1-10″9 |
номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10″10 |
осциллограф цифровой относительная погрешность измерения напряжения 1 В частотой 10 МГц не более ± 10 % | осциллограф цифровой Tektronix TDS3012B диапазон частот 100 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 3 % |
измеритель сопротивления относительная погрешность измерения сопротивления 50 Ом не более ± 1 % | мультиметр цифровой Keithlev 2000 относительная погрешность измерения сопротивления 50 Ом не более ± 0,018 % |
ваттметр СВЧ
(для моделей с каналом “C”) диапазон частот в соответствии с диапазоном частот поверяемой модели; диапазон уровня мощности от — 30 до — 10 дБм; относительная погрешность измерения уровня мощности не более ± 0,5 дБ |
для моделей FCA3003, FCA3103: преобразователь измерительный Rohde & Schwarz NRP-Z21
относительная погрешность измерения мощности от — 30 до — 10 дБм в диапазоне частот от 100 МГц до 18 ГГц не более ± 0,25 дБ для моделей FCA3020, FCA3120, MCA3027, MCA3040: преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения мощности от — 30 до — 10 дБм в диапазоне частот от 250 МГц до 40 ГГц не более ± 0,46 дБ |
Сведения о методах измерений
- Методы измерений изложены в документе «077-0506-01. Частотомеры универсальные Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к частотомерам универсальным Tektronix FCA3000, FCA3003, FCA3020, FCA3100, FCA3103, FCA3120, MCA3027, MCA3040
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 8.129-99. Государственная поверочная схема для средств измерений времени и частоты.
