Поверка барьера энергетического искрозащитного КОРУНД-Мххх, КОРУНД-БПД-24Ех

Назначение: для установки на границе опасной и безопасной зон производств с целью защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне.

Поверка барьера энергетического искрозащитного КОРУНД-Мххх, КОРУНД-БПД-24Ех

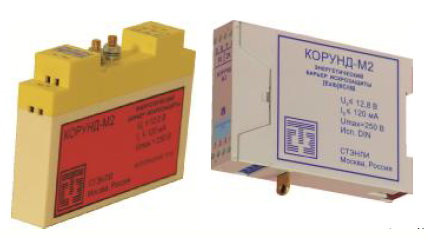

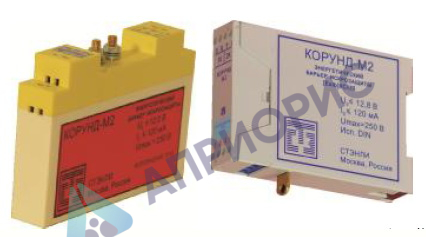

Барьеры КОРУНД-Мххх включают следующие модели: активные барьеры с питанием постоянным током (КОРУНД-М 1х), пассивные барьеры (КОРУНД-М2х, КОРУНД-М72х, КОРУНД-МЗх, КОРУНД-М4, КОРУНД-М73х, КОРУНД-М74х), активные барьеры с гальванической развязкой (КОРУНД-М5хх), а также активные барьеры с сетевым питанием (КОРУНД — БПД-24Ех).

Принцип действия барьеров КОРУНД-М1 х основан на ограничении тока и напряжения на искробезопасном входе барьера до безопасных уровней в аварийных ситуациях и преобразовании тока, протекающего в искробезопасной цепи в выходной токовый сигнал постоянного тока 0-5 мА или 4-20 мА (в зависимости от исполнения барьера) с заданной нагрузочной способностью. КОРУНД-М 1х — барьеры с входной искробезопасной цепью уровня “ib”, имеющие маркировку по взрывозащите [Exib]IIC/IIB/IIA и предназначены для работы с датчиками с унифицированными выходными сигналами постоянного тока, имеющими вид взрывозащиты «искробезопасная электрическая цепь». Конструктивно барьеры КОРУНД-М1 х изготавливаются в неразборном пластмассовом корпусе с креплением к шине заземления двумя штырями и в корпусе из ударопрочного полистирола для монтажа на DIN-рейку.

Принцип работы барьеров КОРУНД-М5хх основан на преобразовании входного сигнала постоянного тока в цифровой код с последующей передачей их через оптроны в гальванически отделенный каскад. В выходном каскаде осуществляется обратное преобразование кода в напряжение и далее в выходной ток. Барьеры КОРУНД-М5хх выполняются только в корпусе из ударопрочного полистирола с креплением на DIN-рейку без использования клемм заземления. Барьеры КОРУНД-М5хх осуществляют гальваническую развязку между источником и приемником измерительного сигнала, а также между измерителными цепями и цепями питания. Серия барьеров КОРУНД-М5ХХ включает в себя следующие приборы:

• активный барьер КОРУНД-М5 предназначен для организации питания и искрозащиты сигнальных цепей взрывозащищенных двухпроводных датчиков, формирующих унифицированный информативный сигнал постоянного тока 4-20мА. КОРУНД-М5 — барьер с входной искробезопасной цепью уровня «1а».
• активный барьер КОРУНД-М510 предназначен для работы с техническими средствами промышленной автоматики, не содержащими собственных источников электропитания (например, электропневматические преобразователи и позиционеры). Выходные цепи барьера имеют уровень взрывозащиты «ia».
• активный барьер КОРУНД-М520 — по входным цепям аналогичен барьеру КОРУНД-М5, но имеет двухканальный выход в виде двух групп “сухих” контактов. Барьер имеет два регулируемых уровня срабатывания, и сигнализатор обрыва линии связи с датчиком. По входным цепям барьер имеет уровень искрозащиты «ia».
• активный барьер КОРУНД-М5З0 — предназначен для работы с контактным датчиком в виде пары сухих контактов или датчиком положения с токовым выходным сигналом по стандарту DIN 19234 (NAMUR). Барьер имеет фиксированный ток срабатывания (2 ± 0,2) мА. Барьер также снабжен сигнализатором обрыва линии связи с датчиком. По входным цепям барьер имеет уровень искрозащиты «ia».
• активный барьер КОРУНД-М530-2 — двухканальный барьер, предназначенный для работы с контактным датчиком в виде пары сухих контактов или датчиком положения с токовым выходным сигналом по стандарту DIN 19234 (NAMUR). Барьер имеет фиксированный ток срабатывания (2 ± 0,2) мА. Барьер также снабжен сигнализатором обрыва линии связи с датчиком. По входным цепям барьер имеет уровень искрозащиты «ia»
• активный барьер КОРУНД-М540 — предназначен для работы с термопреобразователями сопротивления ТСМ-50, ТСМ-100, ТСП-50, ТСП-100 с градуировочными характеристиками по ГОСТ 6651-2009, и другими термопреобразователями. Выходным сигналом барьера служит унифицированный сигнал постоянного тока 0-5 мА или 4-20 мА. По входным и выходным цепям барьер имеет уровень взрывозащиты «ia».
• активный двухканальный барьер КОРУНД-М570 — предназначен для организации питания и искрозащиты сигнальных цепей двух взрывозащищенных быстродействующих датчиков импульсов тока, например, «открытый коллектор». Выходным сигналом каждого канала барьера является импульсный сигнал типа «открытый коллектор». Барьер имеет входные искробезопасные цепи уровня искрозащиты «ia». Датчики, подключаемые к входу барьера, должны иметь вид взрывозащиты «искробезопасная электрическая цепь».

Барьеры КОРУНД-М2х, КОРУНД-М3х, КОРУНД-М7хх, КОРУНД-М4 представляют из себя пассивные электрические элементы, состоящие из предохранителей, резисторов и стабилитронов и относятся к типовым барьерам безопасности на диодах (стабилитронах) с обязательным искрозащитным заземлением. Барьеры участвуют в передаче аналоговых сигналов датчиков из взрывоопасной зоны во взрывобезопасную. На измерительный канал оказывает влияние сопротивление барьера и ток утечки барьера. Пассивные барьеры КОРУНД-М2х, КОРУНД-М72х, КОРУНД-М3х, КОРУНД-М73х, КОРУНД-М4, КОРУНД-М74х предназначены для работы с термопреобразователями сопротивления, с датчиками с выходным сигналом силы постоянного тока, а также с другими техническими средствами промышленной автоматики, не содержащими собственных источников электропитания (например, электропневматические преобразователи и позиционеры). КОРУНД-М2х, КОРУНД-М72х — барьеры двухканальные с входными искробезопасными цепями уровня «ib». КОРУНД-МЗх, КОРУНД-М73х — барьеры двухканальные с входными искробезопасными цепями уровня «ia». КОРУНД-М4, КОРУНД-М74х — барьеры двухканальные с входными искробезопасными цепями уровня <аа». Барьеры КОРУНД — М7хх отличаются от остальных барьеров серии КОРУНД — Мхх более высокими значениями максимального выходного тока и максимальных значений внешних емкостей и индуктивностей, а также меньшими значениями проходного сопротивления. Конструктивно барьеры КОРУНД-М2х, КОРУНД-М3х, КОРУНД-М4, КОРУНД-М7хх изготавливаются в неразборном пластмассовом корпусе с креплением к шине заземления двумя штырями и в корпусе из ударопрочного полистирола для монтажа на DIN-рейку.

Активные барьеры искрозащиты с сетевым питанием КОРУНД-БПД-24Ех предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока. Барьеры КОРУНД-БПД-24Ех входные искробезопасные цепи уровня «ia» или «ib» (в зависимости от вариантов исполнения). Барьеры КОРУНД-БПД-24Ех выполняются только в корпусе из ударопрочного полистирола с креплением на DIN-рейку с использованием шины заземления.

Все электрические подключения к барьерам осуществляются посредством клеммных соединителей. Функциональные схемы барьеров с указанием номеров клемм размещены на боковой поверхности барьера.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) (только для моделей КОРУНД-М5, КОРУНД-М510, КОРУНД-М54) жёстко зашито в микропроцессоре барьера и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя барьера.

Метрологические характеристики барьеров нормированы с учётом влияния на них ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Идентификационные данные метрологически значимого ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В барьерах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Защита барьера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие барьера) обеспечивается введением кода защиты в микропроцессор.
