Поверка аттенюатора оптического программируемого FOD-5418, FOD-5419, FOD-5420
Поверка осуществляется по Р 50.2.070-2009 «Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки: рабочий эталон единицы средней мощности и ослабления по ГОСТ 8.585-2005, рабочий спектральный диапазон от 0,6 до 1,7 мкм; диапазон измерений средней мощности 1х10-9.. 1х10-2 Вт (-70 … +10) дБм; граница относительной погрешности от 2х10-2 до 5х10-2
Сведения о методах измерений
- Основные методы измерений приведены в «Аттенюаторы оптические программируемые FOD-5418, FOD-5419, FOD-5420. Руководство по эксплуатации» пункт 7.
Нормативные и технические документы, устанавливающие требования к аттенюаторам оптическим программируемым FOD-5418, FOD-5419, FOD-5420
- ГОСТ 8.585-2005. «ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-006-85801186-09.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для внесения ослабления мощности в оптических кабелях и оптических компонентах в одномодовый и/или многомодовый волоконно-оптический тракты на длинах волн 1310 и 1550 нм и/или 850 и 1300 нм.

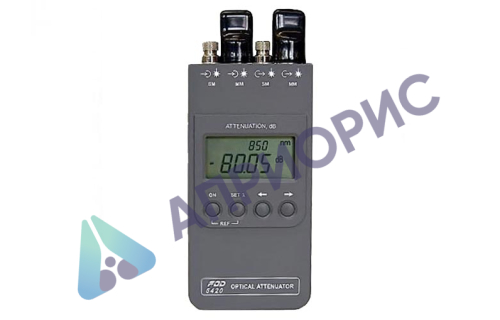

Поверка аттенюатора оптического программируемого FOD-5418, FOD-5419, FOD-5420
Принцип действия аттенюаторов оптических программируемых FOD-5418, FOD-5419, FOD-5420 состоит в ослаблении оптического излучения при прохождении через поглощающий оптический элемент. Свет, подаваемый на входной разъём аттенюаторов проходит через входное волокно и входной коллиматор, который превращает его в параллельный пучок. Далее полученный параллельный пучок проходит через стеклянный диск с нанесённым на него поглощающим покрытием, отражается от зеркала и повторно проходит через диск, таким образом, дважды ослабляясь. После прохождения поглощающего диска параллельный пучок попадает на выходной коллиматор, который собирает выходной параллельный пучок и выводит его в выходное волокно. Через выходное волокно свет поступает на выходной разъём аттенюаторов. Оптическая схема аттенюаторов симметрична, то есть вход и выход прибора являются взаимозаменяемыми, работа аттенюаторов не зависит от направления распространения излучения. Поглощающее покрытие на стеклянный диск нанесено с градиентом по углу. Диск приводится во вращательное движение электромотором и схемой управления. Схема управления прибора обеспечивает поворот поглощающего диска в положение, соответствующее заданному пользователем затуханию.

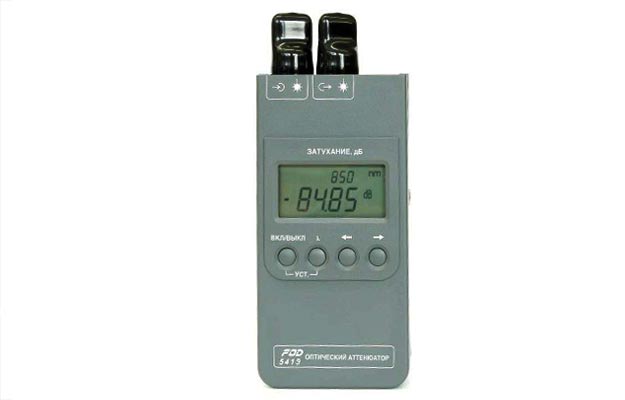

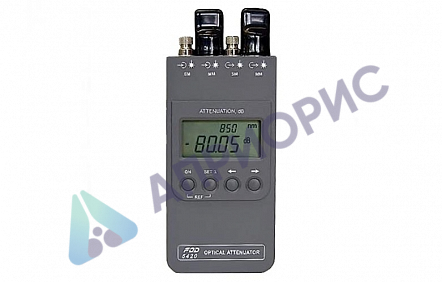

Прибор выполнен в пластмассовом корпусе и содержит следующие узлы: адаптеры, печатную плату, ЖК-индикатор, кнопки управления, элементы питания.
Аттенюаторы имеют возможность подключения к компьютеру с помощью стандартных программ (dos, excel, labview и др.) посредством последовательного интерфейса RS232.
Программное обеспечение
Аттенюатор функционирует под управлением микроконтроллера, используется встроенное программное обеспечение, которое состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектодвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой
идентификатор программного обеспечения (контрольная сумма) |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО FOD-5418 | attenuat8.4.2 | v8.4.2 | — | — |
| Встроенное ПО FOD-5419 | attenuat8.4.2 | v8.4.2 | — | — |
| Встроенное ПО FOD-5420 | attenuat8.4.2 | v8.4.2 | — | — |
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства аттенюаторов. Установленный бит защиты запрещает чтение кода микропрограммы. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по Р 50.2.070-2009 «Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки: рабочий эталон единицы средней мощности и ослабления по ГОСТ 8.585-2005, рабочий спектральный диапазон от 0,6 до 1,7 мкм; диапазон измерений средней мощности 1х10-9.. 1х10-2 Вт (-70 … +10) дБм; граница относительной погрешности от 2х10-2 до 5х10-2
Сведения о методах измерений
- Основные методы измерений приведены в «Аттенюаторы оптические программируемые FOD-5418, FOD-5419, FOD-5420. Руководство по эксплуатации» пункт 7.
Нормативные и технические документы, устанавливающие требования к аттенюаторам оптическим программируемым FOD-5418, FOD-5419, FOD-5420
- ГОСТ 8.585-2005. «ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
- Технические условия ТУ 4381-006-85801186-09.
