Поверка аппаратуры измерительно-управляющей для вибрационных испытаний Ucon мод. VT-9002, VT-9008, VT-9008L, VT-9008H
Поверка осуществляется по документу МП 204/3 — 05 — 2017 «Аппаратура измерительно — управляющая для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H фирмы «Econ Technologies Co., Ltd», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.03.2017 г.
Основным средством поверки является мультиметр цифровой Agilent 34411А (г/р №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус аппаратуры методом наклейки (рис. 1 — 4).
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация фирмы «Econ Technologies Co., Ltd», Китай.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования выходных сигналов преобразователей вибрации (акселерометров), установленных на контролируемом оборудовании в характеристики и параметры вибрации (виброскорость, виброускорение, виброперемещение) с целью измерения и управления вибростендом.
Поверка аппаратуры измерительно-управляющей для вибрационных испытаний Ucon мод. VT-9002, VT-9008, VT-9008L, VT-9008H
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов (напряжения) от вибропреобразователей (в состав аппаратуры не входят) в цифровой вид, обработке и формировании сигнала рассогласования для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится преобразование выходного напряжения преобразователя вибрации (акселерометра), установленного на объекте измерений в значение характеристики вибрации (виброскорость, виброускорение, виброперемещение), формирование сигнала рассогласования, формирование режимов проведения виброиспытаний, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
По результатам анализа сигналов от преобразователей вибрации, аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда. Аппаратура, кроме того, может использоваться в качестве виброанализатора, без цепи управления вибростендом, осуществляя сбор, обработку и хранение измерительных данных.
Модели VT-9002, VT-9008, VT-9008L, VT-9008H имеют следующие различия:
- модель VT-9002 имеет 2 входных канала (напряжение/IEPE (ICPyTEDS/заряд) и 1 выходной канал управления DRIVE, USB интерфейс связи с компьютером;
- модель VT-9008 имеет 8 входных каналов (напряжение/ IEPE (ICPyTEDS/заряд), 1 выходной канал управления DRIVE, 1 выход COLA, USB интерфейс связи с компьютером;
- модель VT-9008L идентична модели VT-9008, вместо USB интерфейса связи с компьютером имеет интерфейс MB LAN 1000;
- модель VT-9008H имеет энергонезависимую память увеличенного объёма, подключение всех типов датчиков производится к одному разъему, более компактный корпус.
Каждый входной канал аппаратуры включают в себя: 8 — разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналогоцифровой преобразователь входных сигналов.

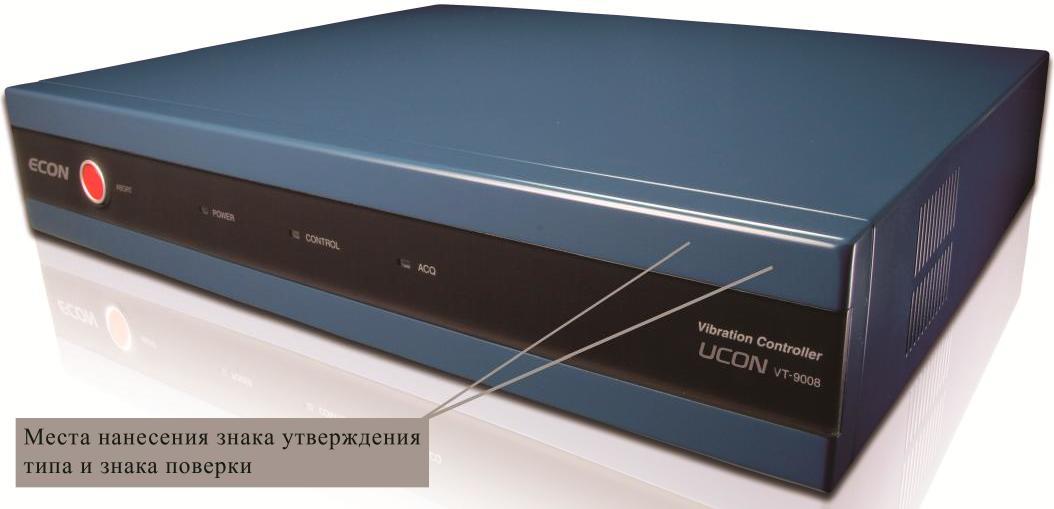

Все модели имеют встроенный генератор, предназначенный для самокалибровки. Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H приведен на рисунках 1- 4.
Программное обеспечение
Программное обеспечение (ПО) служит для обработки измерительных данных, поступающих от преобразователей вибрации в аппаратуру с целью сбора, преобразования и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1 — Идентификационные данные программного обеспечения
Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения, не ниже | Цифровой
идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
VCS | VCSTest | 5.0 (не ниже) | 1CEF39E5BAA
289B2 C706CB76EA4 1C9A7 |
MD5 |
Номер версии (идентификационный номер) отображается в диалоговом окне информации о программе. Производителем не предусмотрен иной способ идентификации ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Наименование характеристики | Значение | |
Количество входных каналов, шт. | модель VT-9002 | 2 |
модели VT-9008, VT-9008L, VT-9008H | 8 | |
Количество выходных каналов, шт. | все модели | 1 |
Наименование характеристики | Значение | |
Диапазон измерений:
— СКЗ виброускорения (при заданном коэффициенте преобразования 100 мВ/м с-2), м/с2: — СКЗ виброскорости (при заданном коэффициенте преобразования 100 мВ/м с), м/с: — размаха виброперемещения (при заданном коэффициенте преобразования 1 В/мм) , мм: |
от 0,001 до 100 от 0,001 до 100 от 0,001 до 10 | |
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения, % | ±1 | |
Диапазон входного напряжения аналоговых входов, (пик), В | от -10 до +10 | |
Диапазон рабочих частот, Гц | св. 0,1 до 20000 | |
Относительная погрешность установки частоты, % | 0,01 | |
Условия эксплуатации: диапазон рабочих температур , 0С: | от +10 до +45 | |
Габаритные размеры, В*Г*Ш, мм, не более | Модель
VT-9002 |
362x278x79 |
Модель
VT-9008 |
455x355x92 | |
Модель
VT-9008L |
440x355x90 | |
Модель
VT-9008H |
400x300x60 | |
Масса, кг, не более | Модель
VT-9002 |
2,77 |
Модель
VT-9008 |
4,25 | |
Модель
VT-9008L |
4,5 | |
Модель
VT-9008H |
4 |
Поверка осуществляется по документу МП 204/3 — 05 — 2017 «Аппаратура измерительно — управляющая для вибрационных испытаний Ucon моделей VT-9002, VT-9008, VT-9008L, VT-9008H фирмы «Econ Technologies Co., Ltd», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.03.2017 г.
Основным средством поверки является мультиметр цифровой Agilent 34411А (г/р №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус аппаратуры методом наклейки (рис. 1 — 4).
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация фирмы «Econ Technologies Co., Ltd», Китай.
