Поверка аппарата высоковольтного испытательного Скат 70
Поверка осуществляется по документу 4227-009-93527556-2012 МП «Аппараты высоковольтные испытательные «СКАТ-70». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Основные средства поверки: киловольтметр спектральный цифровой КВЦ-120 , диапазон измерения напряжения переменного/постоянного тока 0,2 — 120 кВ, ПГ (0,5/0,05 ) %; мультиметр MTX 3283, диапазон измерения силы переменного/ постоянного тока 0, 1 мкА — 1000,0 мА, 1 мкА — 10,000 мА, 10 мкА — 100,00 мА, 0,1 мА — 20000 мА, ПГ (0,5 + 30 е.м.р.) %
Сведения о методах измерений
- Сведения приведены в паспорте 4227-009-93527556-2012 ПС.
Нормативные документы, устанавливающие требования к аппаратам высоковольтным испытательным «СКАТ-70»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
- ГОСТ Р 51522-99. «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ТУ 4227-009-93527556-2012 «Аппараты высоковольтные испытательные «СКАТ-70». Технические условия».
- ГОСТ Р 51350 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, а также для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
Поверка аппарата высоковольтного испытательного Скат 70
Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) — в напряжение постоянного тока отрицательной полярности.

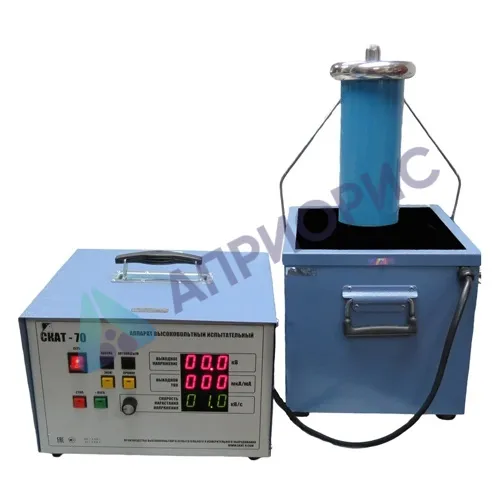

Функционально аппараты состоят из следующих основных узлов:
- блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
- блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
- кабеля, соединяющего высоковольтный и измерительный блоки;
- кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.
Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.
Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного -горизонтальное.
Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное/постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора — трансформаторное масло, пластик, стекловолокно.
Рабочее положение блока высоковольтного — вертикальное.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу 4227-009-93527556-2012 МП «Аппараты высоковольтные испытательные «СКАТ-70». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Основные средства поверки: киловольтметр спектральный цифровой КВЦ-120 , диапазон измерения напряжения переменного/постоянного тока 0,2 — 120 кВ, ПГ (0,5/0,05 ) %; мультиметр MTX 3283, диапазон измерения силы переменного/ постоянного тока 0, 1 мкА — 1000,0 мА, 1 мкА — 10,000 мА, 10 мкА — 100,00 мА, 0,1 мА — 20000 мА, ПГ (0,5 + 30 е.м.р.) %
Сведения о методах измерений
- Сведения приведены в паспорте 4227-009-93527556-2012 ПС.
Нормативные документы, устанавливающие требования к аппаратам высоковольтным испытательным «СКАТ-70»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
- ГОСТ Р 51522-99. «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ТУ 4227-009-93527556-2012 «Аппараты высоковольтные испытательные «СКАТ-70». Технические условия».
- ГОСТ Р 51350 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
