Поверка антенн измерительных широкополосных HF907
Поверка антенн проводится в соответствии с документом «Антенны измерительные широкополосные НЕ907 фирмы «Rohde&Schwarz GmbH & Со. КО», Германия. Методика поверки», утвержденным начальником ПЦИ СИ «Воентест» 32 ГН IЯИ МО РФ и руководителем ГЦИ СИ — заместителем генерального директора ФГУП «ВНИИФТРИ» в июле 2009 г. и входящим в комплект поставки.
Средства поверки: измеритель КСВН панорамный Р2-102 (диапазон частот от 0,01 до 2,14 ГГц, диапазон измерений КСВН от 1,03 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±16%); измеритель КСВН панорамный Р2-103 (диапазон частот от 2,0 до 8,3 ГГц, диапазон измерений КСВН от 1,05 до 5,0, пределы допускаемой относительной погрешности измерений КСВН 15 °/о); измеритель КСВН панорамный Р2-104 (диапазон частот от 8,15 до 18,0 ГГц, диапазон измерений КСВН от 1,07 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±27%); измеритель КСВН панорамный Р2-66 (диапазон частот от 17,44 до 25,86 ГГц, диапазон измерений КСВН от 1,05 до 5,0, пределы допускаемой относительной погрешности измерений КСВН 15 %); рабочий эталон для поверки измерительных антенн РЭИА-1 (диапазон частот от 30 до 1000 МГц, диапазон измерений коэффициента калибровки антенн от 10 до 50 дБ/м, пределы допускаемой погрешности определения коэффициента калибровки поверяемых антенн t 1,5 дБ); рабочий эталон для поверки измерительных антенн РЭИА-2 (диапазон частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой погрешности определения эффективной площади поверяемых антенн ± 0,5 дБ).
Межповерочный интервал —2 года.
Нормативные документы
- ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
- ГОСТ 8.463-82. «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и средства поверки».
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот 0,8…18,0 ГГц и применяются при испытаниях радиоэлектронных средств.
10.12.2014 продлен срок свидетельства
Поверка антенн измерительных широкополосных HF907
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн в переменное напряжение, передающееся в несимметричную линию с волновьпи сопротивлением 50 Ом, подключаемую к измерительному устройству.

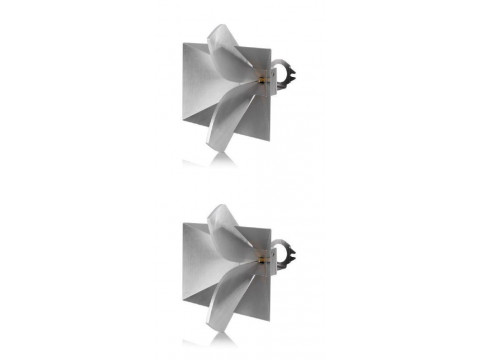

Конструктивно антенна состоит из экспоненциальной и рупорной частей.
Экспоненциальная часть представляет собой два гребня, расширяющихся по экспоненциальному закону, и обеспечивающих работу антенны в сверхшироком диапазоне частот.
Рупорная часть представляет собой пирамидальный рупор с Н-стенкaми, рассеченными в месте установки экспоненциальных гребней. Рупорная часть антенны вьшолняет функции «директора» и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной антенны в Н-плоскости и увеличения коэффициента усиления. Конструкция изготовлена из металла и имеет общую запитку в вершине рупорной части. Антенны залитываются через коаксиальный вход типа N (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка антенн проводится в соответствии с документом «Антенны измерительные широкополосные НЕ907 фирмы «Rohde&Schwarz GmbH & Со. КО», Германия. Методика поверки», утвержденным начальником ПЦИ СИ «Воентест» 32 ГН IЯИ МО РФ и руководителем ГЦИ СИ — заместителем генерального директора ФГУП «ВНИИФТРИ» в июле 2009 г. и входящим в комплект поставки.
Средства поверки: измеритель КСВН панорамный Р2-102 (диапазон частот от 0,01 до 2,14 ГГц, диапазон измерений КСВН от 1,03 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±16%); измеритель КСВН панорамный Р2-103 (диапазон частот от 2,0 до 8,3 ГГц, диапазон измерений КСВН от 1,05 до 5,0, пределы допускаемой относительной погрешности измерений КСВН 15 °/о); измеритель КСВН панорамный Р2-104 (диапазон частот от 8,15 до 18,0 ГГц, диапазон измерений КСВН от 1,07 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ±27%); измеритель КСВН панорамный Р2-66 (диапазон частот от 17,44 до 25,86 ГГц, диапазон измерений КСВН от 1,05 до 5,0, пределы допускаемой относительной погрешности измерений КСВН 15 %); рабочий эталон для поверки измерительных антенн РЭИА-1 (диапазон частот от 30 до 1000 МГц, диапазон измерений коэффициента калибровки антенн от 10 до 50 дБ/м, пределы допускаемой погрешности определения коэффициента калибровки поверяемых антенн t 1,5 дБ); рабочий эталон для поверки измерительных антенн РЭИА-2 (диапазон частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой погрешности определения эффективной площади поверяемых антенн ± 0,5 дБ).
Межповерочный интервал —2 года.
Нормативные документы
- ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
- ГОСТ 8.463-82. «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и средства поверки».
- Техническая документация фирмы-изготовителя.
