Поверка антенн активных направленных R&S НЕ400
Поверка осуществляется по документу МП 70144-18 «Инструкция. Антенны активные направленные R&S НЕ400 фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 22.08.2017 г.
Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (рег. № 35617-07);
- генератор сигналов Г4-219 (рег. № 33132-06);
- рабочий эталон второго разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» по ГОСТ Р 8.805-2012;
- антенна измерительная П6-23М (рег. № 3830-73);
- установка измерительная К2П-70 (рег. № 26236-03);
- анализатор спектра Е4440А (рег. № 26411-04);
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенной рукоятки методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Нормативные документы, устанавливающие требования к антеннам активным направленным R&S НЕ400
- ГОСТ Р 8.805-2012. ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
- ГОСТ Р 8.574-2000. ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
- ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряженности магнитной и электрической составляющих переменного электромагнитного поля.
Поверка антенн активных направленных R&S НЕ400
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

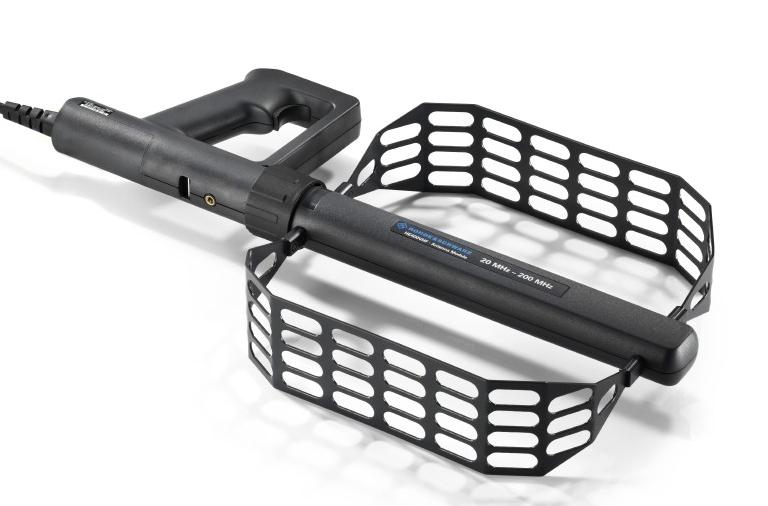

Конструктивно антенна состоит из широкополосного согласующего устройства (антенная рукоятка), кабеля питания, коаксиального кабеля и 5 антенных модулей, поставляемых по заказу: R&S НЕ400НБ (применяется для измерений напряженности магнитной составляющей переменного электромагнитного поля), R&S НЕ400УНБ, R&S НЕ400ЬР, R&S НЕ400UWB, R&S НЕ400СБЬ (применяются для измерений напряженности электрической составляющей переменного электромагнитного поля).
Широкополосное согласующее устройство выполнено в пластмассовом корпусе, содержащем в себе коммутационные цепи. Питание антенны осуществляется с помощью кабеля, подключаемого к приемникам R&S PR100 или анализаторам спектра R&S FSH. К измерительному прибору антенна подключается с помощью коаксиального кабеля с соединителем типа N (вилка) по ГОСТ 13317-89.
Антенный модуль R&S НЕ400НБ представляет собой рамочную антенну. Антенный модуль R&S НЕ400УНБ представляет сбой дипольную антенну. Антенные модули R&S НЕ400ЬР, R&S НЕ400UWB представляют сбой логопериодические антенны. Специальный антенный модуль R&S НЕ400СБЬ предназначен для пеленгования источника радиосигнала за счет дополнительного режима работы, при котором в основном направлении антенны имеется ярко выраженный провал диаграммы направленности.
Программное обеспечение
- отсутствует.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 70144-18 «Инструкция. Антенны активные направленные R&S НЕ400 фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 22.08.2017 г.
Основные средства поверки:
- генератор сигналов высокочастотный SMR-40 (рег. № 35617-07);
- генератор сигналов Г4-219 (рег. № 33132-06);
- рабочий эталон второго разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» по ГОСТ Р 8.805-2012;
- антенна измерительная П6-23М (рег. № 3830-73);
- установка измерительная К2П-70 (рег. № 26236-03);
- анализатор спектра Е4440А (рег. № 26411-04);
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенной рукоятки методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Нормативные документы, устанавливающие требования к антеннам активным направленным R&S НЕ400
- ГОСТ Р 8.805-2012. ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
- ГОСТ Р 8.574-2000. ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
- ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
