Поверка анализаторов цифровых потоков BERcut-SDH
Поверка осуществляется по документу МП 53501-13 «Анализаторы цифровых потоков BERcut-SDH. Методика поверки», утвержденному ФГУП ЦНИИС в 2013 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц — 1500 МГц, ±5 10-7f ± 1 ед. счета;
- осциллограф универсальный двухканальный широкополосный С1-97: 0-350 МГц; 10 мВ-5 В, погрешность по оси Х и Y <3 %;
- магазин затуханий ТТ-4138/B, 50 Ом, 0-1,3 ГГц; 140 дБ ±1 дБ;
- измеритель средней мощности оптического излучения Алмаз-21: (800-1600) нм, (-60 — +3) дБм; ±0,4 дБм;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 — 60) дБ.
Сведения о методах измерений
- Анализаторы цифровых потоков BERcut-SDH. Руководство по эксплуатации». ДДГМ 411618 005РЭ
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых потоков BERcut-SDH
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
- ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
- Руководство по эксплуатации ДДГМ.411618.005РЭ.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности или амплитудой импульсов, а также анализе структуры сигнала с заданной чувствительностью приемной части при тестировании цифровой аппаратуры, цифровых трактов и компонентов волоконно-оптических сетей связи на электрических и оптических интерфейсах плезиохронной (PDH), синхронной (SDH) цифровой иерархии, оптических транспортных сетей (OTN), сетей Ethemet/IP.
Поверка анализаторов цифровых потоков BERcut-SDH
Принцип действия анализаторов основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на оптическом или электрическом выходе различных цифровых испытательных сигналов с заданными параметрами, включая частоту следования и структуру последовательностей импульсных сигналов;
- логическом анализе структуры испытательных или рабочих цифровых сигналов, поступающих на вход анализатора, с преобразованием оптических сигналов в электрические сигналы, регистрации и анализе ошибок и аварийных сигналов в измерительном и рабочем структурированном сигнале в соответствии с рекомендациями Международного союза электросвязи G.821, G.826, G.828, G.829, M.2100/2101 (для PDH, SDH и OTN) и типовой методикой RFC2544 (для Ethernet). Результаты анализа (тестирования) отображаются на встроенном сенсорном цифро-графическом экране и сохраняются в энерго-независимой памяти.
Анализаторы выполняются в виде трех моделей:

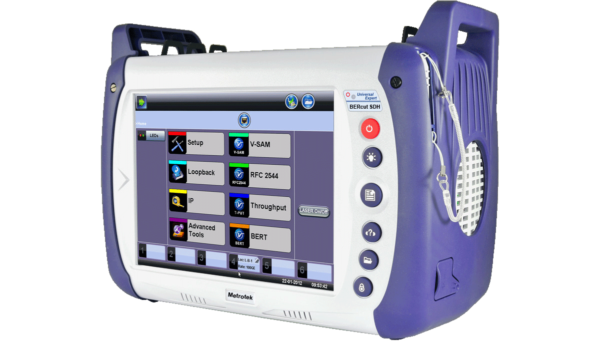

- BERcut-SDH — портативный анализатор для цифровых трактов PDH/SDH со скоростью до 2,5 Гбит/с (интерфейсы Е1, Е2, Е3, Е4; STM-^, STM-1/4/16);
- BERcut-SDH(r) — универсальный анализатор для цифровых трактов PDH/SDH и Ethernet со скоростью до 11,1 Гбит/с: интерфейсы Е1, Е2, Е3, Е4; STM-^, STM-1/4/16/64, OTU1/2; Ethernet 10/100/1000Base-T, 1000Base^, 10GE (тип интерфейса в соответствии с заказом);
- BERcut-SDH^) — универсальный анализатор для цифровых трактов PDH/SDH и Ethernet со скоростью до 40/100 Гбит/с. Анализатор модели BERcut-SDH^) состоит из базового блока (платформы), которая в соответствии с заказом комплектуется одним или несколькими вставными тестовыми модулями: 2.5G (до 2,666 Гбит/с); 1G (до 1 Гбит/с); 10G (до 11,095 Гбит/с); 40G (до 43 Гбит/с); 40/100G (до 100 Гбит/с), тип интерфейса в соответствии с заказом.
Некоторые функции анализаторов предоставляются по отдельному заказу. Анализаторы комплектуются оптическими приемопередатчиками XFP, SFP и/или CFP (вставными блоками), тип которых зависит от типа интерфейса, длины волны и длины подлежащей тестированию оптической линии (в соответствии с заказом).
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями. Идентификационные данные ПО следующие:
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| BERcut-SDH | TХ150е+Build | 4.01 | — | — |
| BERcut-SDH^) | RELEASE-7-3-1-0-RU1 | 1.0 | — | — |
| BERcut-SDH^) | RootFS | 1.0.20 | — | — |
| Модули: | Common | 03.01.02 | — | — |
| — STM-x/OC-x/PDH | UX400-2G5 | 01.00.01 | — | — |
| — STM-64/ОС- 192/10GE | UX400-10G | 03.06.00 | — | — |
| — STM-256 | UX400-40G | 01.01.07-revA | — | — |
| — UX400-100G/40GE | UX400-100G/40GE | 01.01.05-revB | — | — |
| -10/100/1000-T/ 100-FX/1000-X/ 1/2/4G | UX400-1GE | 01.00.04 |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе «С». Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только в сервисных центрах изготовителя.
| Характеристика | Значение | ||||||||
| Пределы допускаемой относительной погрешности тактовой частоты передаваемого сигнала | ±3,5-10-6 | ||||||||
| Электрические интерфейсы | Е1 | Е2 | Е3 | Е4 | STM-^ | ||||
| Тактовая частота, МГц | 2,048 | 8,448 | 34,368 | 139,264 | 155,520 | ||||
| Амплитуда импульсов (для Е1, Е2, Е3) или размах (для Е4, STM-^), В | 3,0/2,37 | 2,37 | 1,0 | 1,0 | 1,0 | ||||
| Допустимое отклонение амплитуды импульсов, % | ±10 | ||||||||
| Сопротивление входа и нагрузки на выходе, Ом
Затухание несогласованности входа на полутактовой частоте, дБ, не менее |
120/75
18 |
75
18 |
75
18 |
75
15 |
75
15 |
||||
| Максимальное затухание сигнала на входе относительно номинального уровня в режиме монитора, дБ | 26 | ||||||||
| Оптические интерфейсы | Тип блока | Мощность на выходе, дБм | Мин. чувствительность входа, дБм | ||||||
| STM-0/1/4 (SFP) | 1310 нм (15 км) | 301-01-004G | минус 15 — минус 8 | -28 | |||||
| 1310 нм (40 км) | 301-01-005G | минус 3 — +2 | -28 | ||||||
| 1550 нм (80 км) | 301-01-006G | минус 3 — +2 | -28 | ||||||
| STM-0/1/4/16, OTU-1 (SFP) | 1310 нм (15 км) | 301-01-007G | минус 5 — 0 | -18 | |||||
| 1310 нм (40 км) | 301-01-008G | минус 2 — +3 | -27 | ||||||
| 1550 нм (80 км) | 301-01-009G | минус 2 — +3 | -28 | ||||||
| STM-64, OTU-2, OTU-1e, OTU-2e ^FP) | 1310 нм (10 км) | 301-04-002G | минус 6 — минус 1 | -13,4 | |||||
| 1550 нм (40 км) | 301-04-003G | минус 1 — +2 | -15 | ||||||
| 1550 нм (80 км) | 301-04-004G | 0 — +4 | -22 | ||||||
| 10GE LAN и WAN ^FP) | 850 нм (0,3 км) | 301-04-001G | минус 5 — минус 1 | — | |||||
| 1310 нм (10 км) | 301-04-002G | минус 6 — минус 1 | — | ||||||
| 1550 нм (40 км) | 301-04-003G | минус 1 — +2 | — | ||||||
| 1550 нм (80 км) | 301-04-004G | 0 — +4 | — | ||||||
| 1000Base^
(SFP) |
850 нм (0,3 км) | 301-01-001G | минус 9 — минус 3 | — | |||||
| 1310 нм (10 км) | 301-01-002G | минус 6 — минус 1 | — | ||||||
| 1550 нм (80 км) | 301-01-003G | 0 — +5 | — | ||||||
| 1000Base-FХ
(SFP) |
1310 нм (2 км) | 301-01-013G | минус 20 — минус 15 | — | |||||
| 1310 нм (15 км) | 301-01-014G | минус 15 — минус 8 | — | ||||||
| STM-256 SYNC, STM-64 ASYNC (XFP) | 1550 нм (2 км) | — | 0 — 3 | -7 | |||||
| 40GE/100GE/ OTU3/OTU4 (CFP) | 1310 нм (10 км) | — | минус (4,5- 4,3)/ поток | — | |||||
| Общие характеристики | BERcut-SDH | BERcut-SDHCD | BERcut-SDH^) | ||||||
| Рабочие условия применения:
— температура окружающей среды, °C — относительная влажность воздуха, %, не более |
от -10 до +50 85 | от 0 до +45 85 | |||||||
| Характеристика | Значение | |||
| Условия хранения, °С
— температура окружающей среды, °С — относительная влажность воздуха, %, не более |
от минус 20 до +70 от 5 до 95 | |||
| Питание:
— от сети переменного тока напряжением, В, частотой, Гц |
100 — 240 50-60 | |||
| Габариты (ширинахглубинахвысота), мм, не более | BERcut-SDH | BERcut-SDH(I) | BERcut-SDH^) | |
| 100x210x55 | 290x170x66 | 360x270x180 | ||
| Масса, кг, не более | 1 | 3 | 15 | |
Поверка осуществляется по документу МП 53501-13 «Анализаторы цифровых потоков BERcut-SDH. Методика поверки», утвержденному ФГУП ЦНИИС в 2013 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц — 1500 МГц, ±5 10-7f ± 1 ед. счета;
- осциллограф универсальный двухканальный широкополосный С1-97: 0-350 МГц; 10 мВ-5 В, погрешность по оси Х и Y <3 %;
- магазин затуханий ТТ-4138/B, 50 Ом, 0-1,3 ГГц; 140 дБ ±1 дБ;
- измеритель средней мощности оптического излучения Алмаз-21: (800-1600) нм, (-60 — +3) дБм; ±0,4 дБм;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 — 60) дБ.
Сведения о методах измерений
- Анализаторы цифровых потоков BERcut-SDH. Руководство по эксплуатации». ДДГМ 411618 005РЭ
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых потоков BERcut-SDH
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
- ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
- Руководство по эксплуатации ДДГМ.411618.005РЭ.
