Поверка анализаторов электрических цепей векторных E5071C
Поверка осуществляется в соответствии с документом 651-15-43 МП «Анализаторы электрических цепей векторные Е5071С. Методика поверки», утверждённым первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
- частотомер электронно-счётный 53132A (рег. № 26211-03) (опции 012,124): частотный диапазон до 12,5 ГГц, погрешность измерения частоты 4 • 10-9;
- частотомер электронно-счётный 53152A (рег. № 61967-15): частотный диапазон до 46 ГГц, погрешность измерения частоты 5 • 10 ;
- блоки измерительные ваттметров N1914A (рег. № 57386-14) с преобразователями мощности E9304A (рег. № 57387-14): диапазон частот от 9 кГц до 18 ГГц, погрешность измерения мощности ± 2 %) и N8485A (рег. № 58375-14): диапазон частот от 0,01 до 26,5 ГГц, погрешность коэффициента калибровки от 0,94 до 2,47 %;
- установка для измерения ослабления и фазового сдвига образцовая ДК1-26 (рег. № 38361-08): диапазон рабочих частот от 100 кГц до 37,5 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- аттенюаторы коаксиальные ступенчатые программируемые 8496G ( рег. № 61111-15): частотный диапазон от 0 до 4 ГГц, динамический диапазон 110 дБ, шаг 10 дБ, погрешность разностного ослабления от 0, до 1,8 дБ.
- набор мер коэффициентов передачи и отражения 85032F (рег. № 53567-13): частотный диапазон от 0 до 9 ГГц, тип N, 50 Ом, пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 9 ГГц ± 0,65°;
- набор мер коэффициентов передачи и отражения 85052B (рег. № 53567-13): частотный диапазон от 0 до 26,5 ГГц, тип 3,5мм, 50 Ом, предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц минус 44 дБ.
Сведения о методах измерений
- Анализаторы электрических цепей векторные E5071C. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным E5071C
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

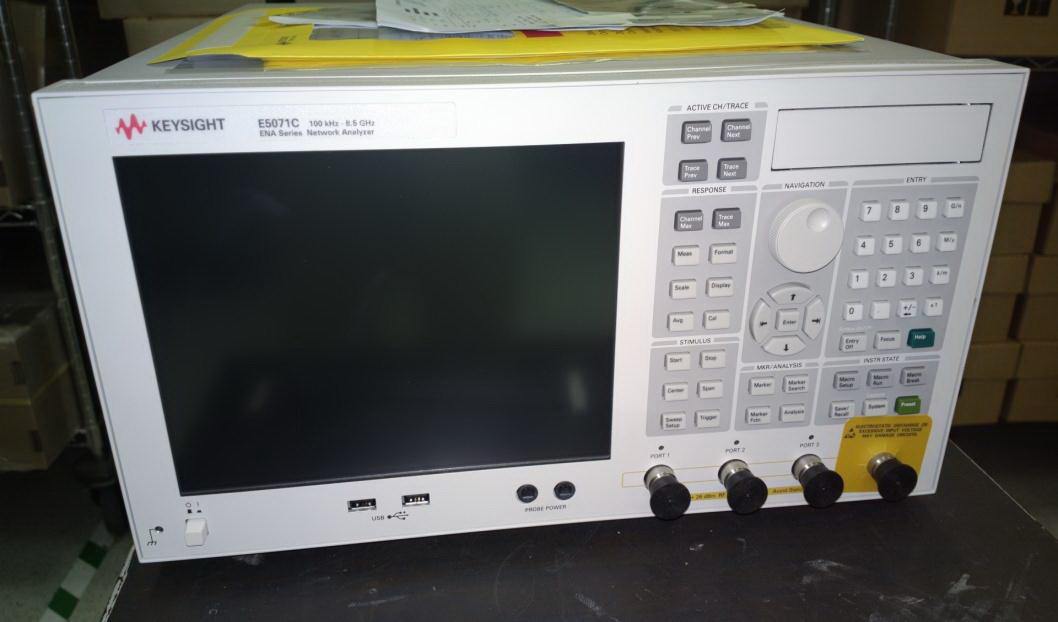

Назначение: для измерений комплексных S-параметров двух и четырехполюсных устройств в коаксиальных трактах.
Анализаторы применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем.
Поверка анализаторов электрических цепей векторных E5071C
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты (ГКЧ), двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров. ГКЧ формирует высокостабильный по амплитуде сигнал в полосе частот от 9 кГц до 20 ГГц (в зависимости от установленной опции).
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализатор обеспечивает измерение частотных, амплитудных и фазовых характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва. Анализаторы применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем, оборудованы разъёмами для подключения GPIB, LAN, USB.
Программное обеспечение
Анализаторы работают под управлением программного обеспечения (ПО), предназначенного для управления, вывода результатов технического анализа и спектра сигналов на экран монитора анализатора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E5071C Network Analyzers Firmware |
| Номер версии (идентификационный номер) ПО | Не ниже В.12.03 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
| Наименование характеристики | Значение |
| — опция 285/485 | от 100 кГц до 8,5 ГГц |
| — опция 2D5/4D5 | от 300 кГц до 14 ГГц |
| — опция 2K5/4K5 | от 300 кГц до 20 ГГц |
| Разрешающая способность установки частоты | 1 Гц |
| Пределы относительной погрешности установ- | |
| ки частоты | |
| — стандартное исполнение (опция UNQ)
— опция 1 Е5 |
± 5 • 10-6 ± 5 • 10-8 |
| Динамический диапазон измерения коэффициента передачи, дБ (опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485) | |
| При ПЧ = 3 кГц в частотном диапазоне: | |
| от 9 кГц до 300 кГц включ. | 72 |
| св. 300 кГц »10 МГц » | 82 |
| »10 МГц » 6 ГГц » | 98 |
| » 6 ГГц » 8,5 ГГц » | 92 |
| При ПЧ = 10 Гц в частотном диапазоне: | |
| от 9 кГц до 300 кГц включ. | 97 |
| св. 300 кГц » 10 МГц » | 107 |
| » 10 МГц » 6 ГГц » | 123 |
| » 6 » 8,5 ГГц » | 117 |
| Динамический диапазон измерения коэффициента передачи, дБ (опции 2D5/2K5/4D5/4K5) | |
| При ПЧ = 3 кГц в частотном диапазоне: | |
| от 300 кГц до 1 МГц включ. | 70 |
| св. 1 » 10 МГц » | 82 |
| » 10 » 100 МГц » | 95 |
| » 100 МГц » 6 ГГц » | 98 |
| » 6 » 8,5 ГГц » | 92 |
| » 8,5 » 10,5 ГГц » | 80 |
| » 10,5 » 15 ГГц » | 75 |
| » 15 » 20 ГГц » | 71 |
| При ПЧ = 10 Гц в частотном диапазоне: | |
| » 300 кГц » 1 МГц включ. | 95 |
| св.1 » 10 МГц » | 107 |
| » 10 » 100 МГц » | 120 |
| » 100 МГц » 6 ГГц » | 123 |
| » 6 » 8 ГГц » | 117 |
| » 8 » 8,5 ГГц » | 117 |
| » 8,5 » 10,5 ГГц » | 105 |
| » 10,5 » 15 ГГц » | 100 |
| » 15 » 20 ГГц » | 96 |
Поверка осуществляется в соответствии с документом 651-15-43 МП «Анализаторы электрических цепей векторные Е5071С. Методика поверки», утверждённым первым заместителем генерального Директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
- частотомер электронно-счётный 53132A (рег. № 26211-03) (опции 012,124): частотный диапазон до 12,5 ГГц, погрешность измерения частоты 4 • 10-9;
- частотомер электронно-счётный 53152A (рег. № 61967-15): частотный диапазон до 46 ГГц, погрешность измерения частоты 5 • 10 ;
- блоки измерительные ваттметров N1914A (рег. № 57386-14) с преобразователями мощности E9304A (рег. № 57387-14): диапазон частот от 9 кГц до 18 ГГц, погрешность измерения мощности ± 2 %) и N8485A (рег. № 58375-14): диапазон частот от 0,01 до 26,5 ГГц, погрешность коэффициента калибровки от 0,94 до 2,47 %;
- установка для измерения ослабления и фазового сдвига образцовая ДК1-26 (рег. № 38361-08): диапазон рабочих частот от 100 кГц до 37,5 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- аттенюаторы коаксиальные ступенчатые программируемые 8496G ( рег. № 61111-15): частотный диапазон от 0 до 4 ГГц, динамический диапазон 110 дБ, шаг 10 дБ, погрешность разностного ослабления от 0, до 1,8 дБ.
- набор мер коэффициентов передачи и отражения 85032F (рег. № 53567-13): частотный диапазон от 0 до 9 ГГц, тип N, 50 Ом, пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 9 ГГц ± 0,65°;
- набор мер коэффициентов передачи и отражения 85052B (рег. № 53567-13): частотный диапазон от 0 до 26,5 ГГц, тип 3,5мм, 50 Ом, предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц минус 44 дБ.
Сведения о методах измерений
- Анализаторы электрических цепей векторные E5071C. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным E5071C
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- Техническая документация изготовителя.
