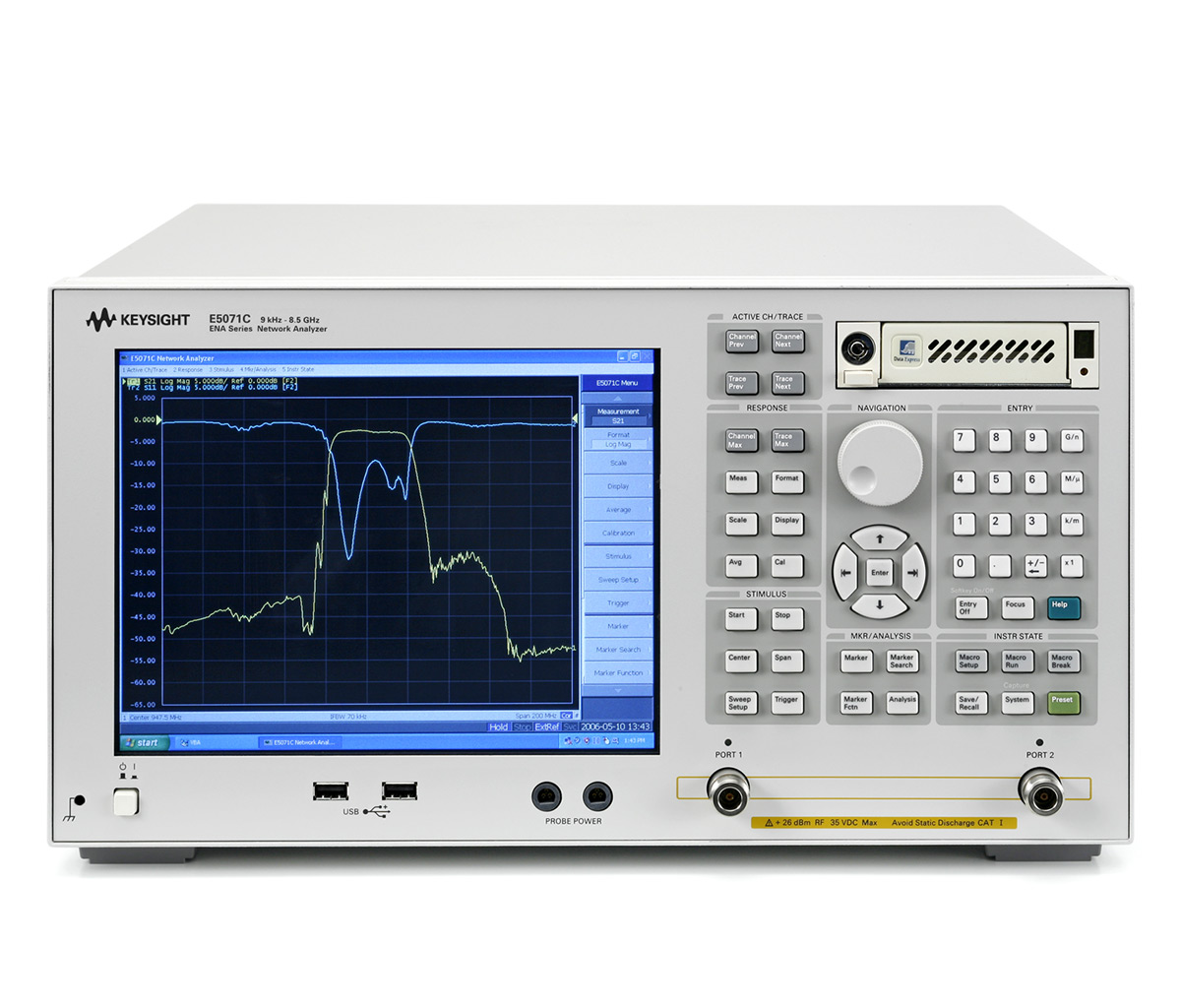

Поверка анализаторов электрических цепей векторных Agilent E5071C с опциями 2К5, 4К5, 260, 460, 465, 2D5, 4D5
Поверка анализаторов проводится в соответствии с документом «Анализаторы электрических цепей векторные АзЦет Е5071С с опциями 2К$, 4К$5, 260, 460, 465, 205, 405 фирмы «Agilent Technologies Inc», Малайзия. Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИ МО РФ в июне 2010 г. и входящим в комплект поставки.
Нормативные и технические характеристики
- ГОСТ РВ 51914-20002. Техническая документация фирмы «Ав|ЦепЕ Тесбло|ор1ез, шс.», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений комплексных S- параметров 2-х и 4-х полюсных устройств в коаксиальных трактах и применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем.
Поверка анализаторов электрических цепей векторных Agilent E5071C с опциями 2К5, 4К5, 260, 460, 465, 2D5, 4D5
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волн сигналов с применением направленных ответвителей. В своём составе анализатор содержит синтезатор частот (СЧ), приемное устройство с двумя опорными смесителями и блоком измерений $-параметров. СЧ формирует высокостабильный сигнал в полосе частот от 300 кГц до 20 ГГц. Приемное устройство фиксирует изменение амплитудных и фазовых характеристик сигнала СЧ после воздействия на объект измерений.
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализаторы обеспечивают измерение частотных и амплитудных характеристик различных устройств. В анализаторах реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализаторы позволяют точно локализовать место обрыва.
Наличие в анализаторе возможности установки параметров по каналам СР-1В, Г.АМ, 0ЗВ в сочетании с малыми временами установки рабочих режимов позволяет использовать их в составе высокопроизводительных автоматизированных рабочих мест и в информационно-измерительных системах.
| Общие данные | |
| Диапазон частот испытаний | от 9 кГц до 4,5 ГГц от 100 кГц до 4,5 ГГцот 9 кГц до 8,5 ГГцот 100 кГц до 8,5 ГГц |
| Максимальная мощность на выходе измерительного порта | от −50 до 10 дБм (диапазон свипирования по мощности 65 дБ) |
| Измерительный блок | Измерительный блок Sпараметров |
| Число измерительных портов | 2 4 |
| Измеряемые параметры | S11 − S22S11 − S44 |
| Измеряемые параметры с балансным преобразованием | S параметры смешанного режима, разбаланс амплитуды/фазы, абс. значения, напряжения постянного тока (вспомогательные порты AUX) |
| Полоса ПЧ | от 10 Гц до 500 кГц (шаг 1; 1,5; 2; 3; 4; 5; 7) |
| Число точек | от 2 до 20001 |
| Режимы отображения каналов/графиков | 1/4, 2/4, 4/16, 9/9, 12/6, 16/4, 16/16, 24/12, 36/9 |
| Динамический диапазон системы при полосе ПЧ =10 Гц | 97 дБ (от 9 до 300 кГц)107 дБ (от 300 кГц до 10 МГц)123 дБ (от 10 МГц до 6 ГГц)117 дБ (от 6 до 8,5 ГГц) |
| Зашумленность графиков (по амплитуде) | 0,004 дБ СКЗ (от 9 до 30 кГц при полосе ПЧ = 3 кГц)0,003 дБ СКЗ (от 30 кГц до 10 МГц при полосе ПЧ = 3 кГц)0,004 дБ СКЗ (от 10 МГц до 4,38 ГГц при полосе ПЧ = 70 кГц)0,006 дБ СКЗ (от 4,38 до 8,5 ГГц при полосе ПЧ = 70 кГц) |
| Время цикла | 39 мс (полная 2портовая калибровка)1601 точка, старт 1 ГГц, стоп 1,2 ГГц |
| Нестабильность амплитуды | ±0,005 dB/°С (от 9 кГц до 3 ГГц)±0,010 dB/°С (от 3 до 6 ГГц)±0,040 dB/°С (от 6 до 8,5 ГГц) |
| Макс. допустимый уровень | +26 дБм или ±35 В постоянного тока |
Поверка анализаторов проводится в соответствии с документом «Анализаторы электрических цепей векторные АзЦет Е5071С с опциями 2К$, 4К$5, 260, 460, 465, 205, 405 фирмы «Agilent Technologies Inc», Малайзия. Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИ МО РФ в июне 2010 г. и входящим в комплект поставки.
Нормативные и технические характеристики
- ГОСТ РВ 51914-20002. Техническая документация фирмы «Ав|ЦепЕ Тесбло|ор1ез, шс.», США.
