Поверка анализаторов электрических цепей и сигналов комбинированных портативных FieldFox
Поверка осуществляется в соответствии с документом 651-13-08 МП «Инструкция. Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ в 2013 г.
Основные средства поверки:
- генератор сигналов E8257D (рег. № 36419-07): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 10 , шаг установки частоты 0,001 Гц;
- генератор сигналов низкочастотный Г3-135 (рег. № 43670-10): диапазон частот от 0,001 Гц до 10 МГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 5 10-5;
- частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F — частота сигнала, AF — разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за 1 год);
- ваттметр E4418B (рег. № 38915-08): пределы допускаемой относительной погрешности измерений мощности зависят от диапазона частот, значения измеряемого уровня сигнала и типа преобразователя;
- анализатор спектра Agilent N9010A (рег. № 40312-08): пределы допускаемой относительной погрешности частоты опорного кварцевого генератора ± 1,5 • 10 , средний
- уровень собственных шумов в полосе пропускания 1 Гц в диапазоне частот от 10-3 до 10-2 ГГц минус 145 дБ (исх. 1 мВт), в диапазоне частот от 10 до 2,1 ГГц минус 146 дБ (исх. 1 мВт), в диапазоне частот от 2,1 до 13,6 ГГц минус 141 дБ (исх. 1 мВт), в диапазоне частот от 13,6 до 20 ГГц минус 134 дБ (исх. 1 мВт), в диапазоне частот от 20 до 26,5 ГГц минус 130 дБ (исх. 1 мВт);
- наборы мер коэффициентов передачи и отражения Agilent 85054B и 58055А для анализаторов с типом соединителя N и набор мер коэффициентов передачи и отражения Agilent 85052B и 58053В для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5 градусов, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2 градусов;
- мультиметр Fluke 8846А (рег. № 36395-07), диапазон измерений постоянного напряжения (0,1 100) В, диапазон измерений силы постоянного тока (0,110-4 ^ 10) А, пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % от показаний + 0,0006 % от поддиапазона), пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % от показаний + 0,020 % от поддиапазона);
- делители мощности Agilent 11667А и 11667B, диапазон рабочих частот от 0 до 18 ГГц и от 0 до 26,5 ГГц соответственно;
- комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G (рег. № 41683-09), диапазон рабочих частот от 0 до 4 ГГц, диапазон значений вводимого ослабления от 0 до 11 дБ с шагом 1 дБ и от 0 до 110 с шагом 10 дБ, пределы допускаемой погрешности установки ослабления ± 0,5 дБ и ± 1,8 дБ соответственно.
Сведения о методах измерений
- Анализаторы электрических цепей и сигналов портативные FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей и сигналов портативным FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах N -типа и IX — типа (3,5 мм) по ГОСТ 13317 — 89.
Модификации: FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A.
25.08.2014 Изменения в названии организации
Поверка анализаторов электрических цепей и сигналов комбинированных портативных FieldFox
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.

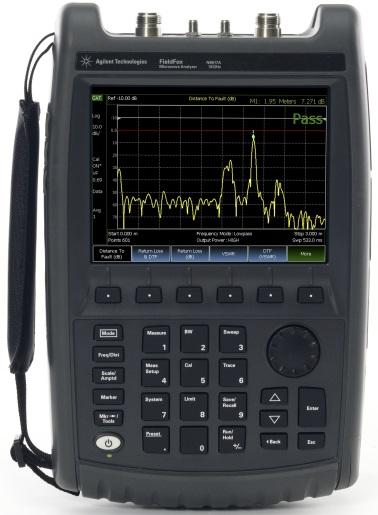

Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн. На правой боковой панели под защитными крышками расположены вспомогательные соединители для подключения анализатора к USB устройствам, LAN, внешним запоминающим устройствам и выходы опорного генератора. На левой боковой панели расположен громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A предназначены для работы в режимах анализа параметров кабелей и антенн, а также анализа спектра. Анализаторы FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A предназначены для работы в режимах векторного анализа цепей. Анализаторы FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A предназначены для работы в режиме анализа спектра, и в качестве источника сигнала.
Модели анализаторов выпускаются в унифицированных корпусах и отличаются друг от друга типом выходного разъема (N-типа или тип IX (3,5 мм)) диапазоном рабочих частот и другими характеристиками. Внешний вид анализаторов, имеющих различные выходные разъемы, приведены на рисунках 1 и 2.
| Опция | Функциональное назначение |
| 235 | Встраиваемый предусилитель |
| 236 | Приложение для анализа спектра сигналов и помех |
| 302 | Приложение для управления внешними датчиками мощности по интерфейсу USB |
| 307 | Встраиваемый приемник сигналов ГНСС GPS |
| 308 | Приложение для векторного анализа напряжения (векторный вольтметр) |
| 309 | Встраиваемый источник постоянного тока смещения |
| 310 | Встраиваемый измеритель мощности |
| 320 | Встраиваемый измеритель КСВН (обратных потерь) |
Анализаторы выпускаются в унифицированных корпусах и по внешнему виду отличаются друг от друга типом выходного разъема (N-типа или тип IX (3,5 мм)) и обозначением, нанесенным на передней панели,. Внешний вид анализаторов, имеющих различные выходные разъемы, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 и 2.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Программное обеспечение
Программное обеспечение (далее — ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде анализатора при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Идентификационные данные (признаки) метрологически значимой части ПО
| Идентифика
ционное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| FieldFox Handled Analyzer Firmware | Версия не ниже А.06.02 | — | — |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«A».
|
Межповерочный интервал
|
|
|

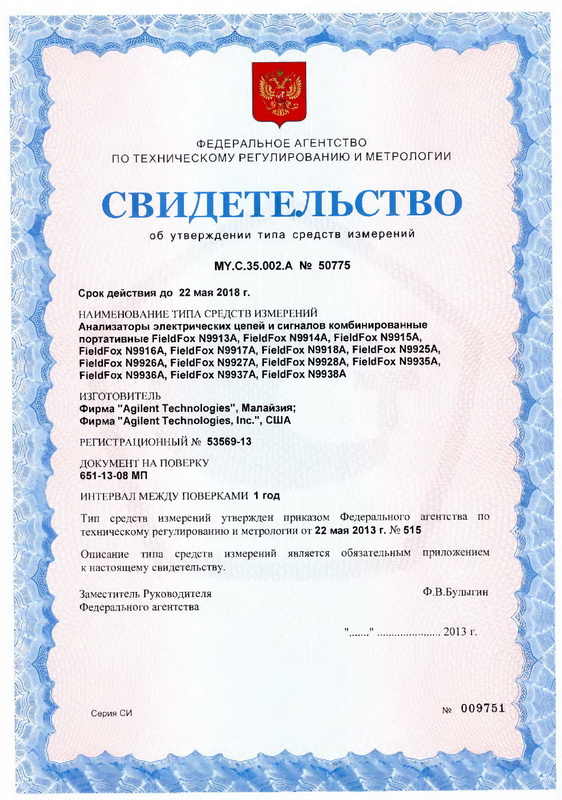

Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом 651-13-08 МП «Инструкция. Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ в 2013 г.
Основные средства поверки:
- генератор сигналов E8257D (рег. № 36419-07): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 10 , шаг установки частоты 0,001 Гц;
- генератор сигналов низкочастотный Г3-135 (рег. № 43670-10): диапазон частот от 0,001 Гц до 10 МГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 5 10-5;
- частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F — частота сигнала, AF — разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за 1 год);
- ваттметр E4418B (рег. № 38915-08): пределы допускаемой относительной погрешности измерений мощности зависят от диапазона частот, значения измеряемого уровня сигнала и типа преобразователя;
- анализатор спектра Agilent N9010A (рег. № 40312-08): пределы допускаемой относительной погрешности частоты опорного кварцевого генератора ± 1,5 • 10 , средний
- уровень собственных шумов в полосе пропускания 1 Гц в диапазоне частот от 10-3 до 10-2 ГГц минус 145 дБ (исх. 1 мВт), в диапазоне частот от 10 до 2,1 ГГц минус 146 дБ (исх. 1 мВт), в диапазоне частот от 2,1 до 13,6 ГГц минус 141 дБ (исх. 1 мВт), в диапазоне частот от 13,6 до 20 ГГц минус 134 дБ (исх. 1 мВт), в диапазоне частот от 20 до 26,5 ГГц минус 130 дБ (исх. 1 мВт);
- наборы мер коэффициентов передачи и отражения Agilent 85054B и 58055А для анализаторов с типом соединителя N и набор мер коэффициентов передачи и отражения Agilent 85052B и 58053В для анализаторов с типом соединителя IX (тракт 3,5 мм): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5 градусов, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2 градусов;
- мультиметр Fluke 8846А (рег. № 36395-07), диапазон измерений постоянного напряжения (0,1 100) В, диапазон измерений силы постоянного тока (0,110-4 ^ 10) А, пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % от показаний + 0,0006 % от поддиапазона), пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % от показаний + 0,020 % от поддиапазона);
- делители мощности Agilent 11667А и 11667B, диапазон рабочих частот от 0 до 18 ГГц и от 0 до 26,5 ГГц соответственно;
- комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G (рег. № 41683-09), диапазон рабочих частот от 0 до 4 ГГц, диапазон значений вводимого ослабления от 0 до 11 дБ с шагом 1 дБ и от 0 до 110 с шагом 10 дБ, пределы допускаемой погрешности установки ослабления ± 0,5 дБ и ± 1,8 дБ соответственно.
Сведения о методах измерений
- Анализаторы электрических цепей и сигналов портативные FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей и сигналов портативным FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A
- Техническая документация изготовителя.
