Поверка анализатора цепей векторных ZNB20, ZNB40
Поверка осуществляется по методике поверки, изложенной в документе МП РТ 2021-2013 «Анализаторы цепей векторные ZNB20, ZNB40. Методика поверки», утвержденном ФБУ «Ростест-Москва» 23 декабря 2013 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL: относительная погрешность по частоте ±5*10″ ;
- Преобразователь измерительный NRP-Z55: пределы относительной погрешности измерений мощности ±3,5 %;
- набор мер коэффициентов передачи и отражения ZV-Z235, ZV-Z229: пределы допускаемой погрешности определения действительных значений:
- модуля коэффициента отражения ±(0,005.0,025), фазы коэффициента отражения ±(0,5.2) градуса, модуля коэффициента передачи ±(0,05.0,1) дБ, фазы коэффициента передачи ±(0,5.2) градуса;
- аттенюатор ступенчатый RSC: пределы абсолютной погрешности ослабления ±(0,03.0,05) дБ;
- стандарт частоты FS725: относительная погрешность по частоте ±5*10-10;
- анализатор спектра FSV40: собственный уровень шумов не более минус 100 дБ/мВт.
Сведения о методах измерений
- Методы измерений приведены в документе: «Анализаторы цепей векторные ZNB20, ZNB40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным ZNB20, ZNB40
- ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот 0,01 — 65,00 ГГц».
- МИ 3411-2013 «ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик».
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.
Поверка анализатора цепей векторных ZNB20, ZNB40
Принцип действия анализаторов цепей векторных ZNB20, ZNB40 основан на принципе рефлектометра — раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам с помощью гетеродинных приемников, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов для ZNB20 и направленных ответвителей для ZNB40. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.
В анализаторах цепей векторных ZNB20, ZNB40 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.

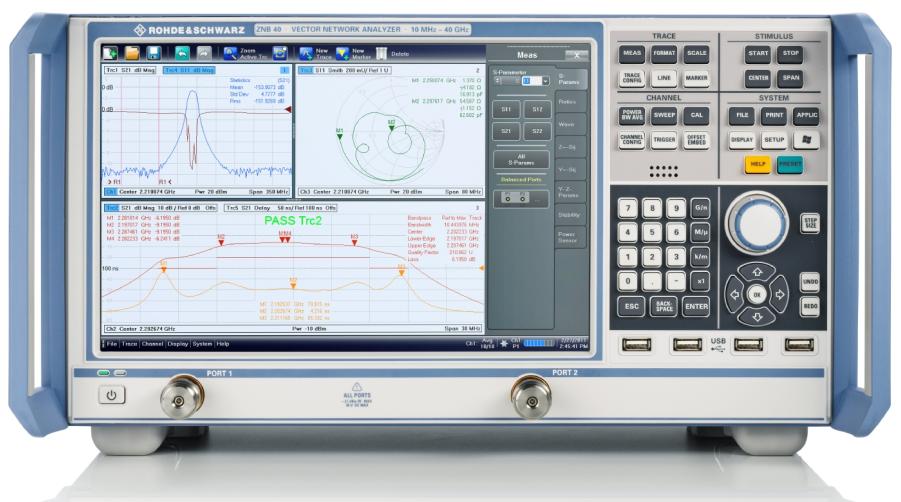

Анализаторы цепей векторные ZNB20, ZNB40 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows.
Результаты измерений выводятся на сенсорный экран прибора в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZNB20, ZNB40 обеспечивают подключение по интерфейсам GPIB и LAN (100Base-T).
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по методике поверки, изложенной в документе МП РТ 2021-2013 «Анализаторы цепей векторные ZNB20, ZNB40. Методика поверки», утвержденном ФБУ «Ростест-Москва» 23 декабря 2013 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL: относительная погрешность по частоте ±5*10″ ;
- Преобразователь измерительный NRP-Z55: пределы относительной погрешности измерений мощности ±3,5 %;
- набор мер коэффициентов передачи и отражения ZV-Z235, ZV-Z229: пределы допускаемой погрешности определения действительных значений:
- модуля коэффициента отражения ±(0,005.0,025), фазы коэффициента отражения ±(0,5.2) градуса, модуля коэффициента передачи ±(0,05.0,1) дБ, фазы коэффициента передачи ±(0,5.2) градуса;
- аттенюатор ступенчатый RSC: пределы абсолютной погрешности ослабления ±(0,03.0,05) дБ;
- стандарт частоты FS725: относительная погрешность по частоте ±5*10-10;
- анализатор спектра FSV40: собственный уровень шумов не более минус 100 дБ/мВт.
Сведения о методах измерений
- Методы измерений приведены в документе: «Анализаторы цепей векторные ZNB20, ZNB40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным ZNB20, ZNB40
- ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот 0,01 — 65,00 ГГц».
- МИ 3411-2013 «ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик».
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
