Поверка анализатора спектра ВЧ и СВЧ диапазонов 8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС
Поверка проводится в соответствии с документом «Анализаторы спектра ВЧ и СВЧ диапазонов 8560Е, 8564ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 85б3ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС. Методика поверки» 08560 — 901158-01 МП, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 17 сентября 2009 г.
Основное поверочное оборудование:
- ваттметр поглощаемой мощности МЗ-90 (погрешность 4%);
- частотомер электронно-счетный Ч3-66 (погрешность 5х 10-ч);
- аттенюаторы волноводные поляризационные Д3-34А, Д3-ЗбА, Д3-37А (погрешность ±0,3 дБ);
- стандарт частоты Ч1-50 (погрешность 10″1о);
- генераторы сигналов высокочастотные Е8257ГУ, Г4-141 (диапазон частот от 250 кГц до 50 ГГц);
- ваттметр образцовый проходной М 1-11 Б (погрешность ± 2,5 %);
- прибор для поверки ваттметров М 1-25/1 (погрешность + 2,5 %);
- измерители КСВН Р2-83, Р2-б5, Р2-68 (погрешность + 5 %).
Межповерочньий интервал — один год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261 — 94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы «Аgilent Technologies, Inc.», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений параметров спектров сигналов в процессе разработки, ремонта и эксплуатации различных радиотехнических устройств ВЧ и СВЧ диапазонов.
25.08.2014 Изменения в названии организации Взамен № 24505-03
Поверка анализатора спектра ВЧ и СВЧ диапазонов 8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС

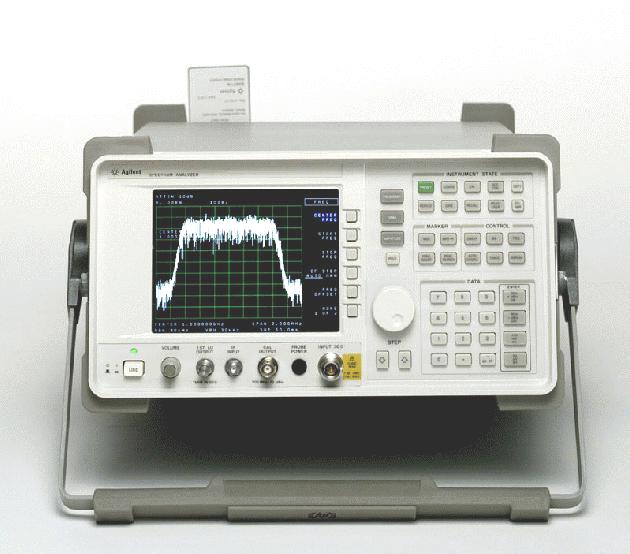

Приборы представляют собой анализаторы спектра с последовательным во времени анализом. Результаты измерений и режимы работы отображаются на жидкокристаллическом дисплее. Приборы с буквенным окончанием ЕС имеют цветной дисплей, остальные — черно-белый. Предусмотрена сип3хропизация развертки спектра внешним сигналом. Имеется внутреннее ОЗУ объемом 128 Кбайт для хранения результатов измерений. для загрузки программного обеспечения и запоминания результатов измерений в приборах имеется накопитель на магнитных картах. По специальному заказу возможна поставка приборов с дополнительном выходом ПЧ и следящим генератором. Внешнее управление приборами осуществляется по шине ОРГВ. Приборы выполнены в виде портативного блока.
По климатическим и механическим воздействиям приборы соответствуют Ш группе ГОСТ 22261-94 (с расширенным диапазоном рабочим температур от 4 °С до п юс 55 °С).
| Наименование характеристики | Значение характеристики |
| Диапазон частот:
8560Е, 8560 ЕС 8561Е, 8561 ЕС 8562Е, 8562 ЕС 8563Е, 8563 ЕС 8564Е, 8564 ЕС 85б5Е, 8565 ЕС |
30 Гц…2,9 ГГц 30 Гц…6,5 ГГц 30 Гц…13,2 ГГц 30 Гц…26,5 ГГц 30 Гц…40 ГГц 30 Гц…50 ГГц |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора | +1х107 |
| Температурная нестабильность (при значении рабочей температуры 25°С) | +1х10-8 |
| Погрешность калибровки | +2,2х108 |
| Пределы допускаемой абсолютной погрешности измерении частоты, Гц | +(f х10-7+ 2хN), где N — номер гармоники f-измеренное значение частоты |
| Диапазон установки полосы разрешения | От 1 Гц до 2 МГц |
| Средний уровень собственных шумов при полосе разрешения 1 Гц (на частоте 1ГГц),
ДБм1, 8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС |
не более -151 дБм не более -145 дБм не более -151 дБм не более -149 дБм не более — 145 дБм |
| Диапазон измеряемых уровней сигнала, дБм | от среднего уровня собственных шумов до +30 |
| Пределы допускаемой абсолютной погрешности измерений уровня сигнала на частоте 1 ГГц, дБ | Х1,9 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 470 х 370 х 190 |
| Масса, кг, не более
8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС 8564Е, 8564ЕС, 8565Е, 8565ЕС |
17
18 |
| Напряжение пиггания В | 90…140, 180…250 |
| Частота сети гп.ния, Гц | 47…440, 47…66 |
| Потребляемая мощность, ВА, не более 8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС
8564Е, 8564ЕС, 8565Е, 8565ЕС |
180 260 |
Поверка проводится в соответствии с документом «Анализаторы спектра ВЧ и СВЧ диапазонов 8560Е, 8564ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 85б3ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС. Методика поверки» 08560 — 901158-01 МП, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 17 сентября 2009 г.
Основное поверочное оборудование:
- ваттметр поглощаемой мощности МЗ-90 (погрешность 4%);
- частотомер электронно-счетный Ч3-66 (погрешность 5х 10-ч);
- аттенюаторы волноводные поляризационные Д3-34А, Д3-ЗбА, Д3-37А (погрешность ±0,3 дБ);
- стандарт частоты Ч1-50 (погрешность 10″1о);
- генераторы сигналов высокочастотные Е8257ГУ, Г4-141 (диапазон частот от 250 кГц до 50 ГГц);
- ваттметр образцовый проходной М 1-11 Б (погрешность ± 2,5 %);
- прибор для поверки ваттметров М 1-25/1 (погрешность + 2,5 %);
- измерители КСВН Р2-83, Р2-б5, Р2-68 (погрешность + 5 %).
Межповерочньий интервал — один год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261 — 94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы «Аgilent Technologies, Inc.», США.
