Поверка анализатора спектра Rohde Schwarz Spectrum Rider FPH
Поверка осуществляется по документу РТ-МП-3094-441-2016 «ГСИ. Анализаторы спектра FPH. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 апреля 2016 года.
Знак поверки наносится на переднюю панель анализаторов спектра FPH в соответствии с рис. 1.
Основные средства поверки:
- генератор сигналов SMB100A с опцией В1 (№ Госреестра 39230-08);
- ваттметр проходящей мощности NRP-Z98 (№ Г осреестра 43643-10).
Сведения о методах измерений
содержатся в документе “Анализаторы спектра FPH. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FPH
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов.
Поверка анализатора спектра Rohde Schwarz Spectrum Rider FPH
Принцип действия анализаторов спектра FPH основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.

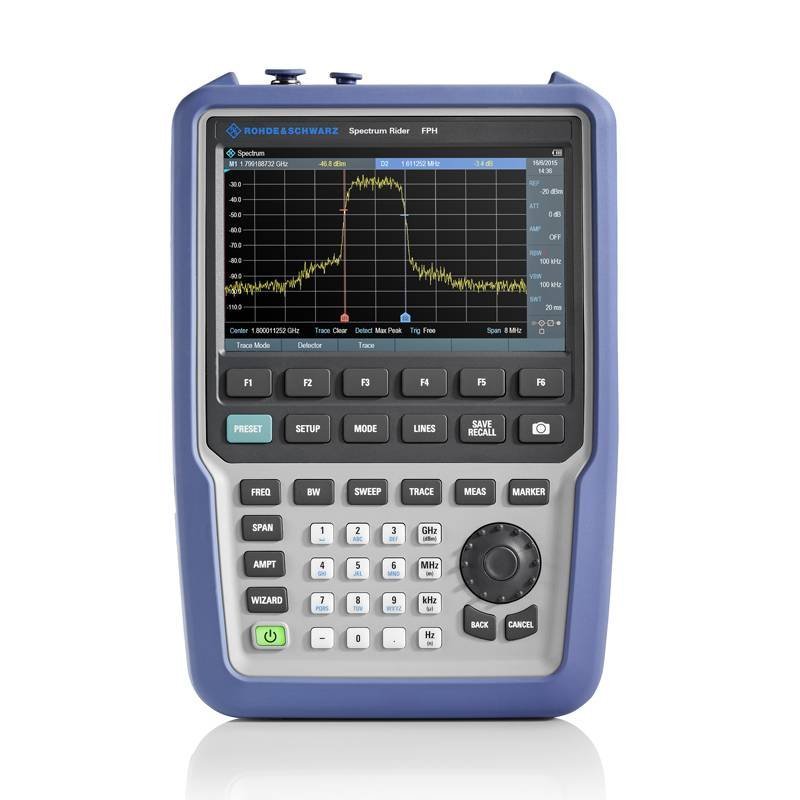

Конструктивно анализаторы спектра FPH выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный разъем N-типа, интерфейсы USB, LAN, разъем питания, разъем BNC входа внешней синхронизации. Анализатор выполнен в ударозащищенном корпусе.
Анализаторы спектра FPH позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.
Анализаторы спектра FPH имеют следующие опции:
- B3 — расширение диапазона частот до 3 ГГц;
- B4 — расширение диапазона частот до 4 ГГц;
- B22 — предусилитель.
| R&S®Spectrum Rider FPH | ||
|---|---|---|
| Диапазон частот | Базовый блок | от 5 кГц до 2 ГГц |
| с опцией R&S®FPH-B3 | от 5 кГц до 3 ГГц | |
| с установленными опциями R&S®FPH-B3 и R&S®FPH-B4 | от 5 кГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Полосы разрешения | от 1 Гц до 3 МГц в последовательности 1/3 | |
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц | |
| 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) | |
| 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | |
| 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | |
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор отсчетов, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц | |
| частота | предусилитель выкл. | |
| от 1 до 10 МГц | < –135 дБмВт, тип. –142 дБмВт | |
| от 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт | |
| от 1 до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт | |
| частота | предусилитель вкл. | |
| от 1 до 10 МГц | < –150 дБмВт, тип. –160 дБмВт | |
| от 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт | |
| от 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт | |
| Точка пересечения третьего порядка (IP3) | Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | |
| f = 1 ГГц | +7 дБмВт (изм.) | |
| f = 2,4 ГГц | +10 дБмВт (изм.) | |
| Общая погрешность измерения | Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
| 10 МГц ≤ f ≤ 4 ГГц | < 1,25 дБ, тип. 0,5 дБ | |
| Дисплей | ||
| Разрешение | WVGA, 800 × 480 пикселей | |
| Аккумуляторная батарея | Литий-ионный аккумулятор | |
| Емкость | 72 Вт·ч | |
| Напряжение | 11,25 В | |
| Время работы от новой, полностью заряженной батареи | 8 ч | |
| Габариты | 202 мм × 294 мм × 76 мм | |
| Масса | 2,5 кг | |
Поверка осуществляется по документу РТ-МП-3094-441-2016 «ГСИ. Анализаторы спектра FPH. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 апреля 2016 года.
Знак поверки наносится на переднюю панель анализаторов спектра FPH в соответствии с рис. 1.
Основные средства поверки:
- генератор сигналов SMB100A с опцией В1 (№ Госреестра 39230-08);
- ваттметр проходящей мощности NRP-Z98 (№ Г осреестра 43643-10).
Сведения о методах измерений
содержатся в документе “Анализаторы спектра FPH. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FPH
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
