Поверка анализатора спектра портативного с опциями MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции)
Поверка осуществляется по документу «МП РТ 1882-2013. Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 26.02.2013 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| генератор сигналов
диапазон частот от 100 кГц до верхней частоты нормируемого уровня мощности; диапазон установки уровня от — 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более — 110 дБн/Гц |
генератор сигналов измерительный Anritsu MG369xC с опциями 2, 4, 22: MG3691C для опции 0709
диапазон частот от 0,1 Гц до 10 ГГц; MG3692C для опций 0713, 0720 диапазон частот от 0,1 Гц до 20 ГГц; MG3694C для опций 0732, 0743 диапазон частот от 0,1 Гц до 40 ГГц; диапазон установки уровня от — 115 до + 6 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более — 110 дБ/Гц |
| стандарт частоты
относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм |
| осциллограф цифровой полоса пропускания не менее 100 МГц; относительная погрешность коэффициента отклонения 500 мВ/дел не более ± 2,5 % | осциллограф цифровой Tektronix DP04014B полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения > 2 мВ/дел не более ± 1,5 % |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 50 МГц до 18 ГГц не более ± 0,35 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от — 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
| ваттметр поглощаемой СВЧ мощности относительная погрешность измерения мощности от — 40 до 0 дБм частотой от 10 до 18 ГГц не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от — 67 до + 23 дБм частотой от 10 МГц до 18 ГГц не более ± 0,25 дБ |
| ваттметр поглощаемой СВЧ мощности (для опций 0732, 0740) относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 20 до 40 ГГц не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z85 относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,25 дБ |
Сведения о методах измерений
- Методы измерений изложены в документе: Анализаторы спектра портативные MS2720T. Руководство пользователя. 10580-00340AR, разделы 2, 3.
Нормативные документы, устанавливающие требования к анализаторам спектра портативным MS2720T с опциями 0709, 0713, 0720, 0732, 0743
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения параметров спектра высокочастотных сигналов в коаксиальных трактах.
Поверка анализатора спектра портативного с опциями MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции)
Принцип действия основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Для точной настройки используются цифровые узкополосные фильтры с полосой пропускания до 1 Гц. Мгновенные значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на цветном жидкокристаллическом дисплее в виде спектрограммы, параметры которой задаются пользователем с лицевой панели либо дистанционно через интерфейс.
Внешнее управление может осуществляться через интерфейсы USB и LAN.

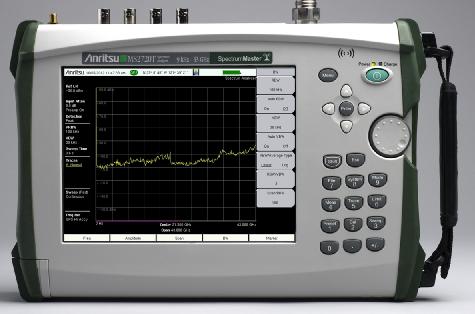

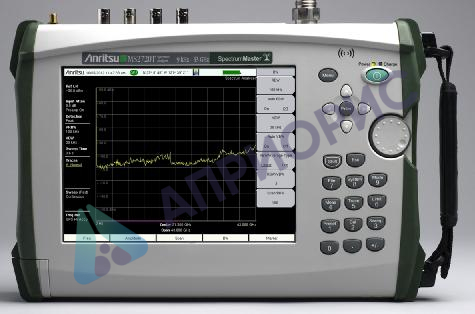

Вид спереди показан на фотографии 1, фрагмент задней панели с обозначением места пломбирования от несанкционированного доступа — на фотографии 2. Знак поверки в виде наклейки размещается в середине задней панели.
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743 выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора, устанавливаемого внутри корпуса.
Фотография 2. Левая нижняя часть задней панели
Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743 по условиям эксплуатации соответствуют группе 4 ГОСТ 22261-94.
В дополнение к базовой конфигурации при заказе на заводе могут быть установлены следующие опции:
| 0809 | следящий генератор с диапазоном частот от 100 кГц до 9 ГГц (для модели 0709) |
| 0813 | следящий генератор с диапазоном частот от 100 кГц до 13 ГГц (для модели 0713) |
| 0820 | следящий генератор с диапазоном частот от 100 кГц до 20 ГГц (для модели 0720) |
| 0007 | безопасная работа с данными |
| 0009 | аппаратный демодулятор сигналов |
| 0019 | прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу) |
| 0024 | запись I/Q сигналов (при наличии опции 0009) |
| 0025 | анализатор интерференции (рекомендуется опция 0031) |
| 0027 | сканер каналов |
| 0031 | приемник GPS (внешняя антенна по отдельному заказу) |
| 0089 | выход сигнала на промежуточной частоте с нулевой полосой обзора |
| 0090 | ждущая развертка |
| 0431 | картографирование зоны покрытия (необходима опция 0031 для функционирования в полном объеме) |
| 0509 | измерение параметров модуляции АМ, ЧМ, ФМ (рекомендуется опция 431 для функционирования в полном объеме) |
| измерение параметров телекоммуникационных сигналов (при наличии опции 0009) | |
| 0880 | GSM/GPRS/EDGE |
| 0881 | W-CDMA/HSPA+ (рекомендуется опция 0031) |
| 0882 | TD-SCDMA/HSPA+ (рекомендуется опция 0031 для функционирования в полном объем |
| 0883 | LTE FDD/TDD (рекомендуется опция 0031 для функционирования в полном объеме) |
| 0884 | CDMA/EV-DO (рекомендуется опция 0031 для функционирования в полном объеме) |
| 0880 | WiMAX Fixed/Mobile (рекомендуется опция 0031 для функционирования в полном объеме) |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска (уровень защиты) | класс риска A по WELMEC 7.2 для категории P |
| идентификационное наименование | MS2720T Application Package |
| идентификационный номер версии | v1.01 и выше |
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу «МП РТ 1882-2013. Анализаторы спектра портативные MS2720T с опциями 0709, 0713, 0720, 0732, 0743. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 26.02.2013 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| генератор сигналов
диапазон частот от 100 кГц до верхней частоты нормируемого уровня мощности; диапазон установки уровня от — 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более — 110 дБн/Гц |
генератор сигналов измерительный Anritsu MG369xC с опциями 2, 4, 22: MG3691C для опции 0709
диапазон частот от 0,1 Гц до 10 ГГц; MG3692C для опций 0713, 0720 диапазон частот от 0,1 Гц до 20 ГГц; MG3694C для опций 0732, 0743 диапазон частот от 0,1 Гц до 40 ГГц; диапазон установки уровня от — 115 до + 6 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более — 110 дБ/Гц |
| стандарт частоты
относительная погрешность частоты 10 МГц не более ± 510-9; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм |
| осциллограф цифровой полоса пропускания не менее 100 МГц; относительная погрешность коэффициента отклонения 500 мВ/дел не более ± 2,5 % | осциллограф цифровой Tektronix DP04014B полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения > 2 мВ/дел не более ± 1,5 % |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 50 МГц до 18 ГГц не более ± 0,35 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от — 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
| ваттметр поглощаемой СВЧ мощности относительная погрешность измерения мощности от — 40 до 0 дБм частотой от 10 до 18 ГГц не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от — 67 до + 23 дБм частотой от 10 МГц до 18 ГГц не более ± 0,25 дБ |
| ваттметр поглощаемой СВЧ мощности (для опций 0732, 0740) относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 20 до 40 ГГц не более ± 0,5 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z85 относительная погрешность измерения мощности от — 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,25 дБ |
Сведения о методах измерений
- Методы измерений изложены в документе: Анализаторы спектра портативные MS2720T. Руководство пользователя. 10580-00340AR, разделы 2, 3.
Нормативные документы, устанавливающие требования к анализаторам спектра портативным MS2720T с опциями 0709, 0713, 0720, 0732, 0743
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
